第十二章 进一步完善内核
1.系统调用
系统调用就是让用户进程申请操作系统的帮助，让操作系统帮其完成某项工作，也就是相当于用户进程调用了操作系统的功能，因此“系统调用“准确地来说应该被称为“操作系统功能调用。
Linux 系统调用是用中断门来实现的，通过软中断指令int 来主动发起中断信号。由于要支持的系统功能很多，总不能一个系统功能调用就占用一个中断向量，真要是这样的话整个中断描述符表都不够用呢。Linux 只占用一个中断向量号，即0x80, 处理器执行指令int 0x80 时便触发了系统调用。为了让用户程序可以通过这一个中断门调用多种系统功能，在系统调用之前， Linux 在寄存器eax 中写入子功能号，例如系统调用open 和close 都是不同的子功能号，当用户程序通过int0x80 进行系统调用时，对应的中断处理例程会根据eax 的值来判断用户进程申请哪种系统调用。
宏＿syscall 和库函数syscall 相比， syscall 实现更灵活，对用户来说任何参数个数的系统调用都统一用一种形式，用户只要记住syscall 就可以了，而宏＿syscall 的实现比较死板，针对每种参数个数的系统调用都要有单独的形式，因此支持的参数数量必然有限，而且用户要记住7 种形式＿syscall[0-6] ，调用时除了输入实参外，还要输入实参的类型，确实有些麻烦，此外这个宏会引发安全漏洞 ，故必然会被syscall 取代。
2.系统调用的实现
一个系统功能调用分为两部分， 一部分是暴露给用户进程的接口函数，它属于用户空间，此部分只是用户进程使用系统调用的途径，只负责发需求。另一部分是与之对应的内核具体实现，它属于内核空间，此部分完成的是功能需求，就是我们一直所说的系统调用子功能处理函数。
系统调用的实现思路：
实现系统调用的整体框架
准备用户程序的系统调用入口，也就是用于触发int 0x80的程序。（syscall）
准备0x80软中断对应的中断门描述符（interrupt）
编写汇编版用来处理系统调用的中断处理程序（kernel）
实现类似于中断机制中那种汇编代码跳入c中断处理程序的机制（syscall-init）
编写第一个系统调用函数getpid
首先编写内核中对应的处理函数sys_getpid和初始化系统调用（syscall-init）
在struct task_ struct 中添加了成员pid，并在线进程中为这个成员赋值（thread）
写一个用户程序进行系统调用的入口 （syscall）
由于系统调用机制是基于中断机制，所以系统调用的流程和中断流程非常相似
代码实现：
首先准备用户程序的系统调用接口，也就是触发int 0x80的程序
#include "syscall.h"
/* 无参数的系统调用 */ 得到pid号就不需要传参
#define _syscall0(NUMBER) ({ \
int retval; \
asm volatile ( \
"int $0x80" \
: "=a" (retval) \
: "a" (NUMBER) \
: "memory" \
); \
retval; \
})
/* 一个参数的系统调用 */
#define _syscall1(NUMBER, ARG1) ({ \
int retval; \
asm volatile ( \
"int $0x80" \
: "=a" (retval) \
: "a" (NUMBER), "b" (ARG1) \
: "memory" \
); \
retval; \
})
/* 两个参数的系统调用 */
#define _syscall2(NUMBER, ARG1, ARG2) ({ \
int retval; \
asm volatile ( \
"int $0x80" \
: "=a" (retval) \
: "a" (NUMBER), "b" (ARG1), "c" (ARG2) \
: "memory" \
); \
retval; \
})
/* 三个参数的系统调用 */
#define _syscall3(NUMBER, ARG1, ARG2, ARG3) ({ \
int retval; \
asm volatile ( \
"int $0x80" \
: "=a" (retval) \
: "a" (NUMBER), "b" (ARG1), "c" (ARG2), "d" (ARG3) \
: "memory" \
); \
retval; \
})
系统调用号存在eax中，往外的返回值也放在eax中
然后准备0x80软中断对应的中断门描述符
#define IDT_DESC_CNT 0x81 // 目前总共支持的中断数，最后一个支持的中断号0x80 + 1
extern uint32_t syscall_handler(void); //定义的汇编中断处理程序代码
//此函数用来循环调用make_idt_desc函数来完成中断门描述符与中断处理函数映射关系的建立,传入三个参数：中断描述符表某个中段描述符（一个结构体）的地址
//属性字段，中断处理函数的地址
static void idt_desc_init(void) {
int i, lastindex = IDT_DESC_CNT - 1;
for (i = 0; i < IDT_DESC_CNT; i++) {
make_idt_desc(&idt[i], IDT_DESC_ATTR_DPL0, intr_entry_table[i]);
}
//单独处理系统调用,系统调用对应的中断门dpl为3,中断处理程序为汇编的syscall_handler
make_idt_desc(&idt[lastindex], IDT_DESC_ATTR_DPL3, syscall_handler);
put_str(" idt_desc_init done\n");
}
汇编版用来处理系统调用的中断处理程序
;;;;;;;;;;;;;;;; 0x80号中断 ;;;;;;;;;;;;;;;;
[bits 32]
extern syscall_table ;如同之前我们中断处理机制中引入了C中定义的中断处理程序入口地址表一样，这里引入了C中定义的系统调用函数入口地址表
section .text
global syscall_handler
syscall_handler:
;1 保存上下文环境，为了复用之前写好的intr_exit:，所以我们仿照中断处理机制压入的东西，构建系统调用压入的东西
push 0 ; 压入0, 使栈中格式统一
push ds
push es
push fs
push gs
pushad ; PUSHAD指令压入32位寄存器，其入栈顺序是:EAX,ECX,EDX,EBX,ESP,EBP,ESI,EDI
push 0x80 ; 此位置压入0x80也是为了保持统一的栈格式
;2 为系统调用子功能传入参数，由于这个函数是3个参数的用户程序系统调用入口都会使用
; 所以我们为了格式统一，直接按照最高参数数量压入3个参数
push edx ; 系统调用中第3个参数
push ecx ; 系统调用中第2个参数
push ebx ; 系统调用中第1个参数
;3 调用c中定义的功能处理函数
call [syscall_table + eax*4] ; 编译器会在栈中根据C函数声明匹配正确数量的参数
add esp, 12 ; 跨过上面的三个参数
;4 将call调用后的返回值存入待当前内核栈中eax的位置，c语言会自动把返回值放入eax中（c语言的ABI规定）
mov [esp + 8*4], eax
jmp intr_exit ; intr_exit返回,恢复上下文
我们实现类似于中断机制中那种汇编代码跳入c中断处理程序的机制，这样我们就能用c管理系统调用（定义数组）
至此，我们的系统调用机制就已经构建完成，以后我们只需要将c写好的系统调用函数地址放入这个数组就行了
要实现的第一个系统调用是getpid, getpid 的功能是获取任务自己的getpid 是给用户进程使
用的接口函数， 它在内核中对应的处理函数是sys_getpid
typedef uint16_t pid_t;
struct task_struct {
uint32_t* self_kstack; // 用于存储线程的栈顶位置，栈顶放着线程要用到的运行信息
pid_t pid;
enum task_status status;
uint8_t priority; // 线程优先级
char name[16]; //用于存储自己的线程的名字
uint8_t ticks; //线程允许上处理器运行还剩下的滴答值，因为priority不能改变，所以要在其之外另行定义一个值来倒计时
uint32_t elapsed_ticks; //此任务自上cpu运行后至今占用了多少cpu嘀嗒数, 也就是此任务执行了多久*/
struct list_elem general_tag; //general_tag的作用是用于线程在一般的队列(如就绪队列或者等待队列)中的结点
struct list_elem all_list_tag; //all_list_tag的作用是用于线程队列thread_all_list（这个队列用于管理所有线程）中的结点
uint32_t* pgdir; // 进程自己页表的虚拟地址
struct virtual_addr userprog_vaddr; // 用户进程的虚拟地址
uint32_t stack_magic; //如果线程的栈无限生长，总会覆盖地pcb的信息，那么需要定义个边界数来检测是否栈已经到了PCB的边界
};
pcb有了这个pid这个成员，那么自然我们创建进程/线程的时候要去为这个成员赋值
#include "sync.h"
struct lock pid_lock; // 分配pid锁
/* 分配pid */
static pid_t allocate_pid(void) {
static pid_t next_pid = 0;
lock_acquire(&pid_lock);
next_pid++;
lock_release(&pid_lock);
return next_pid;
}
/* 初始化线程基本信息 , pcb中存储的是线程的管理信息，此函数用于根据传入的pcb的地址，线程的名字等来初始化线程的管理信息*/
void init_thread(struct task_struct* pthread, char* name, int prio) {
memset(pthread, 0, sizeof(*pthread)); //把pcb初始化为0
pthread->pid = allocate_pid();
strcpy(pthread->name, name); //将传入的线程的名字填入线程的pcb中
if(pthread == main_thread){
pthread->status = TASK_RUNNING; //由于把main函数也封装成一个线程,并且它一直是运行的,故将其直接设为TASK_RUNNING */
}
else{
pthread->status = TASK_READY;
}
pthread->priority = prio;
/* self_kstack是线程自己在内核态下使用的栈顶地址 */
pthread->ticks = prio;
pthread->elapsed_ticks = 0;
pthread->pgdir = NULL; //线程没有自己的地址空间，进程的pcb这一项才有用，指向自己的页表虚拟地址
pthread->self_kstack = (uint32_t*)((uint32_t)pthread + PG_SIZE); //本操作系统比较简单，线程不会太大，就将线程栈顶定义为pcb地址
//+4096的地方，这样就留了一页给线程的信息（包含管理信息与运行信息）空间
pthread->stack_magic = 0x19870916; // /定义的边界数字，随便选的数字来判断线程的栈是否已经生长到覆盖pcb信息了
}
/* 初始化线程环境 */
void thread_init(void) {
put_str("thread_init start\n");
list_init(&thread_ready_list);
list_init(&thread_all_list);
lock_init(&pid_lock);
/* 将当前main函数创建为线程 */
make_main_thread();
put_str("thread_init done\n");
}
在系统中安装第一个系统调用——getpid
#include "syscall-init.h"
#include "syscall.h"
#include "stdint.h"
#include "print.h"
#include "thread.h"
/* 返回当前任务的pid */
uint32_t sys_getpid(void) {
return running_thread()->pid;
}
/* 初始化系统调用 */
void syscall_init(void) {
put_str("syscall_init start\n");
syscall_table[SYS_GETPID] = sys_getpid; /* 相当于0号系统调用是getpid */
put_str("syscall_init done\n");
}
(1) 在syscall.h 中的结构enum SYSCALL_NR 里添加新的子功能号。
(2) 在syscall.c 中增加系统调用的用户接口。
(3) 在syscall-init.c 中定义子功能处理函数并在syscall_ tabIe 中注册。
一定要区分作为实际系统调用处理函数的sys_getpid与作为用户程序入口的getpid，前者是运行在内核态的，后者是用户态程序的入口去执行int 0x80的。
编写main函数测试代码
#include "print.h"
#include "init.h"
#include "thread.h"
#include "interrupt.h"
#include "console.h"
#include "process.h"
#include "syscall-init.h"
#include "syscall.h"
void k_thread_a(void*);
void k_thread_b(void*);
void u_prog_a(void);
void u_prog_b(void);
int prog_a_pid = 0, prog_b_pid = 0;
int main(void) {
put_str("I am kernel\n");
init_all();
process_execute(u_prog_a, "user_prog_a");
process_execute(u_prog_b, "user_prog_b");
intr_enable();
console_put_str(" main_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
thread_start("k_thread_a", 31, k_thread_a, "argA ");
thread_start("k_thread_b", 31, k_thread_b, "argB ");
while(1);
return 0;
}
/* 在线程中运行的函数 */
void k_thread_a(void* arg) {
char* para = arg;
console_put_str(" thread_a_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
console_put_str(" prog_a_pid:0x");
console_put_int(prog_a_pid);
console_put_char('\n');
while(1);
}
/* 在线程中运行的函数 */
void k_thread_b(void* arg) {
char* para = arg;
console_put_str(" thread_b_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
console_put_str(" prog_b_pid:0x");
console_put_int(prog_b_pid);
console_put_char('\n');
while(1);
}
/* 测试用户进程 */
void u_prog_a(void) {
prog_a_pid = getpid();
while(1);
}
/* 测试用户进程 */
void u_prog_b(void) {
prog_b_pid = getpid();
while(1);
}

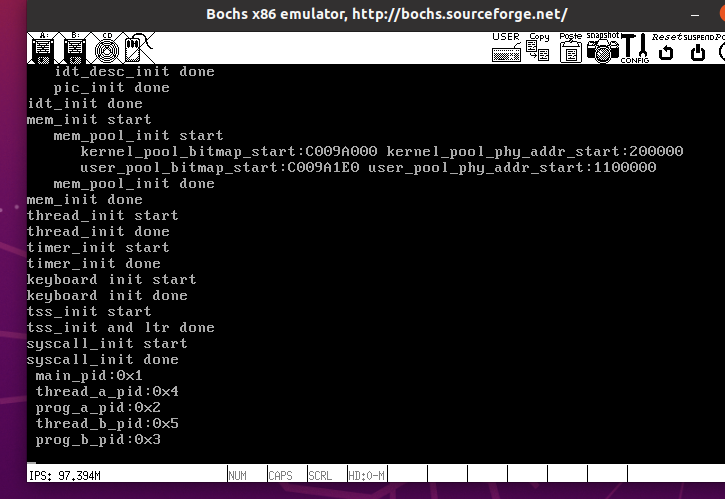

bin/bochs -f bochsrc.disk、
3.让用户进程“说话”
write 接受3 个参数， 其中的fd 是文件描述符， buf 是被输出数据所在的缓冲区， count 是输出的字符数， write 的功能是把buf 中count 个字符写到文件描述符fd 指向的文件中。
上一节系统调用的三步：
(1) 在syscall.h 中的结构enum SYSCALL_NR 里添加新的子功能号。
(2) 在syscall.c 中增加系统调用的用户接口。
(3) 在syscall-init.c 中定义子功能处理函数并在syscall_ tabIe 中注册。
首先增加write系统调用调用号
enum SYSCALL_NR {
SYS_GETPID,
SYS_WRITE
};
然后，我们实现write系统调用的用户程序入口。
/* 打印字符串str */
uint32_t write(char* str) {
return _syscall1(SYS_WRITE, str);
}
声明write系统调用的用户程序入口
uint32_t write(char* str);
实现真正的系统调用执行函数，并将其添加到系统调用表中
#include "console.h"
#include "string.h"
/* 打印字符串str(未实现文件系统前的版本) */
uint32_t sys_write(char* str) {
console_put_str(str);
return strlen(str);
}
/* 初始化系统调用 */
void syscall_init(void) {
put_str("syscall_init start\n");
syscall_table[SYS_GETPID] = sys_getpid;
syscall_table[SYS_WRITE] = sys_write;
put_str("syscall_init done\n");
}
由于现在我们开启了页表机制，任何地址都将视作虚拟地址。我们之前编写print.S时，由于是给内核用的，所以用于与显存段打交道的地址有些是借助于内核页目录表0号项进行寻址的，现在我们将print共享给了用户进程，而用户进程无法去访问内核页目录表0号项。但是由于进程页目录表768号项与内核页目录表0号项指向同一张内核的页表（因为进程页目录表768号项就是拷贝的内核页目录表768号项）。所以我们能通过进程页目录表768号项访问原来通过内核页目录表0号项访问的地址。所以，我们需要修改print.S中的一些地址访问，将其升高3G，这样才能让原本通过内核页目录表0号项访问的地址，现在能通过进程页目录表768号项访问。
.roll_screen: ; 若超出屏幕大小，开始滚屏
cld
mov ecx, 960 ; 一共有2000-80=1920个字符要搬运,共1920*2=3840字节.一次搬4字节,共3840/4=960次
;mov esi, 0xb80a0
mov esi, 0xc00b80a0 ; 第1行行首
;mov edi, 0xb8000
mov edi, 0xc00b8000 ; 第0行行首
rep movsd ;rep movs word ptr es:[edi], word ptr ds:[esi] 简写为: rep movsw
-
可变参数
在格式化字符串中的字符％＇便是在栈中寻找可变参数的依据，紧跟’%‘后面的是类型字符，类型字符表示数据类型和进制相关的内容。格式化字符串中有多少＇％＇，就在栈中找多少次参数，总之正常情况下，用户传入可变参数的数量应与format 中字符％＇的数量匹配，以format 中的％＇作为参数的线索，每找到一个’%'，就到栈中去找一次参数。
可变参数依靠的是编译器的特性，其原理的核心就是，调用者依据c调用约定，从右到左依次向栈中压入参数，而被调用者是能够依据栈中的数据来找到传入的参数。
#include "stdio.h"
#include "stdint.h"
#include "string.h"
#include "global.h"
#include "syscall.h"
#define va_start(ap, v) ap = (va_list)&v // 把ap指向第一个固定参数v
#define va_arg(ap, t) *((t*)(ap += 4)) // ap指向下一个参数并返回其值
#define va_end(ap) ap = NULL // 清除ap
/* 将整型转换成字符(integer to ascii) */
static void itoa(uint32_t value, char** buf_ptr_addr, uint8_t base) {
uint32_t m = value % base; // 求模,最先掉下来的是最低位
uint32_t i = value / base; // 取整
if (i) { // 如果倍数不为0则递归调用。
itoa(i, buf_ptr_addr, base);
}
if (m < 10) { // 如果余数是0~9
*((*buf_ptr_addr)++) = m + '0'; // 将数字0~9转换为字符'0'~'9'
}
else { // 否则余数是A~F
*((*buf_ptr_addr)++) = m - 10 + 'A'; // 将数字A~F转换为字符'A'~'F'
}
}
/* 将参数ap按照格式format输出到字符串str,并返回替换后str长度 */
uint32_t vsprintf(char* str, const char* format, va_list ap) {
char* buf_ptr = str;
const char* index_ptr = format;
char index_char = *index_ptr;
int32_t arg_int;
while(index_char) {
if (index_char != '%') {
*(buf_ptr++) = index_char;
index_char = *(++index_ptr);
continue;
}
index_char = *(++index_ptr); // 得到%后面的字符
switch(index_char) {
case 'x':
arg_int = va_arg(ap, int);
itoa(arg_int, &buf_ptr, 16);
index_char = *(++index_ptr); // 跳过格式字符并更新index_char
break;
}
}
return strlen(str);
}
/* 格式化输出字符串format */
uint32_t printf(const char* format, ...) {
va_list args;
va_start(args, format); // 使args指向format
char buf[1024] = {0}; // 用于存储拼接后的字符串
vsprintf(buf, format, args);
va_end(args);
return write(buf);
}
目前只写了一个16进制输出来支持，然后写一个main函数来测试
#include "print.h"
#include "init.h"
#include "thread.h"
#include "interrupt.h"
#include "console.h"
#include "process.h"
#include "syscall-init.h"
#include "syscall.h"
#include "stdio.h"
void k_thread_a(void*);
void k_thread_b(void*);
void u_prog_a(void);
void u_prog_b(void);
int main(void) {
put_str("I am kernel\n");
init_all();
process_execute(u_prog_a, "user_prog_a");
process_execute(u_prog_b, "user_prog_b");
intr_enable();
console_put_str(" main_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
thread_start("k_thread_a", 31, k_thread_a, "argA ");
thread_start("k_thread_b", 31, k_thread_b, "argB ");
while(1);
return 0;
}
/* 在线程中运行的函数 */
void k_thread_a(void* arg) {
char* para = arg;
console_put_str(" thread_a_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
while(1);
}
/* 在线程中运行的函数 */
void k_thread_b(void* arg) {
char* para = arg;
console_put_str(" thread_b_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
while(1);
}
/* 测试用户进程 */
void u_prog_a(void) {
printf(" prog_a_pid:0x%x\n", getpid());
while(1);
}
/* 测试用户进程 */
void u_prog_b(void) {
printf(" prog_b_pid:0x%x\n", getpid());
while(1);
}
bin/bochs -f bochsrc.disk
可以看到输出符合预期
接下来实现print函数的其他功能：
#include "stdio.h"
#include "stdint.h"
#include "string.h"
#include "global.h"
#include "syscall.h"
#define va_start(ap, v) ap = (va_list)&v // 把ap指向第一个固定参数v
#define va_arg(ap, t) *((t*)(ap += 4)) // ap指向下一个参数并返回其值
#define va_end(ap) ap = NULL // 清除ap
/* 将整型转换成字符(integer to ascii) */
static void itoa(uint32_t value, char** buf_ptr_addr, uint8_t base) {
uint32_t m = value % base; // 求模,最先掉下来的是最低位
uint32_t i = value / base; // 取整
if (i) { // 如果倍数不为0则递归调用。
itoa(i, buf_ptr_addr, base);
}
if (m < 10) { // 如果余数是0~9
*((*buf_ptr_addr)++) = m + '0'; // 将数字0~9转换为字符'0'~'9'
}
else { // 否则余数是A~F
*((*buf_ptr_addr)++) = m - 10 + 'A'; // 将数字A~F转换为字符'A'~'F'
}
}
/* 将参数ap按照格式format输出到字符串str,并返回替换后str长度 */
uint32_t vsprintf(char* str, const char* format, va_list ap) {
char* buf_ptr = str;
const char* index_ptr = format;
char index_char = *index_ptr;
int32_t arg_int;
while(index_char) {
if (index_char != '%') {
*(buf_ptr++) = index_char;
index_char = *(++index_ptr);
continue;
}
index_char = *(++index_ptr); // 得到%后面的字符
switch(index_char) {
case 'x':
arg_int = va_arg(ap, int);
itoa(arg_int, &buf_ptr, 16);
index_char = *(++index_ptr); // 跳过格式字符并更新index_char
break;
}
}
return strlen(str);
}
/* 格式化输出字符串format */
uint32_t printf(const char* format, ...) {
va_list args;
va_start(args, format); // 使args指向format
char buf[1024] = {0}; // 用于存储拼接后的字符串
vsprintf(buf, format, args);
va_end(args);
return write(buf);
}
实现很简单，再写一个main函数测试
#include "print.h"
#include "init.h"
#include "thread.h"
#include "interrupt.h"
#include "console.h"
#include "process.h"
#include "syscall-init.h"
#include "syscall.h"
#include "stdio.h"
void k_thread_a(void*);
void k_thread_b(void*);
void u_prog_a(void);
void u_prog_b(void);
int main(void) {
put_str("I am kernel\n");
init_all();
process_execute(u_prog_a, "user_prog_a");
process_execute(u_prog_b, "user_prog_b");
intr_enable();
console_put_str(" main_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
thread_start("k_thread_a", 31, k_thread_a, "argA ");
thread_start("k_thread_b", 31, k_thread_b, "argB ");
while(1);
return 0;
}
/* 在线程中运行的函数 */
void k_thread_a(void* arg) {
char* para = arg;
console_put_str(" thread_a_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
while(1);
}
/* 在线程中运行的函数 */
void k_thread_b(void* arg) {
char* para = arg;
console_put_str(" thread_b_pid:0x");
console_put_int(sys_getpid());
console_put_char('\n');
while(1);
}
/* 测试用户进程 */
void u_prog_a(void) {
printf(" prog_a_pid:0x%x\n", getpid());
while(1);
}
/* 测试用户进程 */
void u_prog_b(void) {
printf(" prog_b_pid:0x%x\n", getpid());
while(1);
}
bin/bochs -f bochsrc.disk
可以看到结果符合预期
4.数据结构的准备
首先实现用户页的分配
/* 在pf表示的虚拟内存池中申请pg_cnt个虚拟页,
* 成功则返回虚拟页的起始地址, 失败则返回NULL */
static void* vaddr_get(enum pool_flags pf, uint32_t pg_cnt) {
int vaddr_start = 0, bit_idx_start = -1;
uint32_t cnt = 0;
if (pf == PF_KERNEL) {
bit_idx_start = bitmap_scan(&kernel_vaddr.vaddr_bitmap, pg_cnt);
if (bit_idx_start == -1) {
return NULL;
}
while(cnt < pg_cnt) {
bitmap_set(&kernel_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 1);
}
vaddr_start = kernel_vaddr.vaddr_start + bit_idx_start * PG_SIZE;
}
else { // 用户内存池
struct task_struct* cur = running_thread();
bit_idx_start = bitmap_scan(&cur->userprog_vaddr.vaddr_bitmap, pg_cnt);
if (bit_idx_start == -1) {
return NULL;
}
while(cnt < pg_cnt) {
bitmap_set(&cur->userprog_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 1);
}
vaddr_start = cur->userprog_vaddr.vaddr_start + bit_idx_start * PG_SIZE;
/* (0xc0000000 - PG_SIZE)做为用户3级栈已经在start_process被分配 */
ASSERT((uint32_t)vaddr_start < (0xc0000000 - PG_SIZE));
}
return (void*)vaddr_start;
}
之前，我们的内存管理是：1、只有分配没有释放；2、以页为单位；3、只能内核态使用；现在我们完善内存管理：1、实现释放机制；2、更细粒度的管理单位；3、用户态也可以使用；
（1）释放机制的实现很简单，是分配机制的逆操作；
（2）更细粒度的内存管理单位，需要依靠arena（竞技场）模型的理解与实现。在这个模型中，我们先申请一个完整的4KB页面，然后将这个4KB页面划分成不同的小块，如256个16B小块、8个512B的小块，然后这些独立的小块就成了分配与释放的基本单位；
（3）用户态使用，直接使用系统调用机制。
首先，我们来进行底层数据结构的建立：
#include "list.h"
/* 内存块 */
struct mem_block {
struct list_elem free_elem;
};
/* 内存块描述符 */
struct mem_block_desc {
uint32_t block_size; // 内存块大小
uint32_t blocks_per_arena; // 本arena中可容纳此mem_block的数量.
struct list free_list; // 目前可用的mem_block链表
};
#define DESC_CNT 7 // 内存块描述符个数
添加arena结构体
/* 内存仓库arena元信息 */
struct arena {
struct mem_block_desc* desc; // 此arena关联的mem_block_desc
uint32_t cnt;
bool large; /* large为ture时,cnt表示的是页框数。否则cnt表示空闲mem_block数量 */
};
初始化管理内核不同种类型arena的不同mem_block_desc
struct mem_block_desc k_block_descs[DESC_CNT]; // 内核内存块描述符数组
//初始化管理不同种类型arena的不同mem_block_desc
void block_desc_init(struct mem_block_desc* desc_array) {
uint16_t desc_idx, block_size = 16;
for (desc_idx = 0; desc_idx < DESC_CNT; desc_idx++) {
desc_array[desc_idx].block_size = block_size;
desc_array[desc_idx].blocks_per_arena = (PG_SIZE - sizeof(struct arena)) / block_size;
list_init(&desc_array[desc_idx].free_list);
block_size *= 2; // 更新为下一个规格内存块
}
}
/* 内存管理部分初始化入口 */
void mem_init() {
put_str("mem_init start\n");
uint32_t mem_bytes_total = (*(uint32_t*)(0xb00));
mem_pool_init(mem_bytes_total); // 初始化内存池
block_desc_init(k_block_descs);
put_str("mem_init done\n");
}
进程中也应该有自己的mem_block_desc数组
struct task_struct {
uint32_t* self_kstack; // 用于存储线程的栈顶位置，栈顶放着线程要用到的运行信息
pid_t pid;
enum task_status status;
uint8_t priority; // 线程优先级
char name[16]; //用于存储自己的线程的名字
uint8_t ticks; //线程允许上处理器运行还剩下的滴答值，因为priority不能改变，所以要在其之外另行定义一个值来倒计时
uint32_t elapsed_ticks; //此任务自上cpu运行后至今占用了多少cpu嘀嗒数, 也就是此任务执行了多久*/
struct list_elem general_tag; //general_tag的作用是用于线程在一般的队列(如就绪队列或者等待队列)中的结点
struct list_elem all_list_tag; //all_list_tag的作用是用于线程队列thread_all_list（这个队列用于管理所有线程）中的结点
uint32_t* pgdir; // 进程自己页表的虚拟地址
struct virtual_addr userprog_vaddr; // 用户进程的虚拟地址
struct mem_block_desc u_block_desc[DESC_CNT]; // 用户进程内存块描述符
uint32_t stack_magic; //如果线程的栈无限生长，总会覆盖地pcb的信息，那么需要定义个边界数来检测是否栈已经到了PCB的边界
};

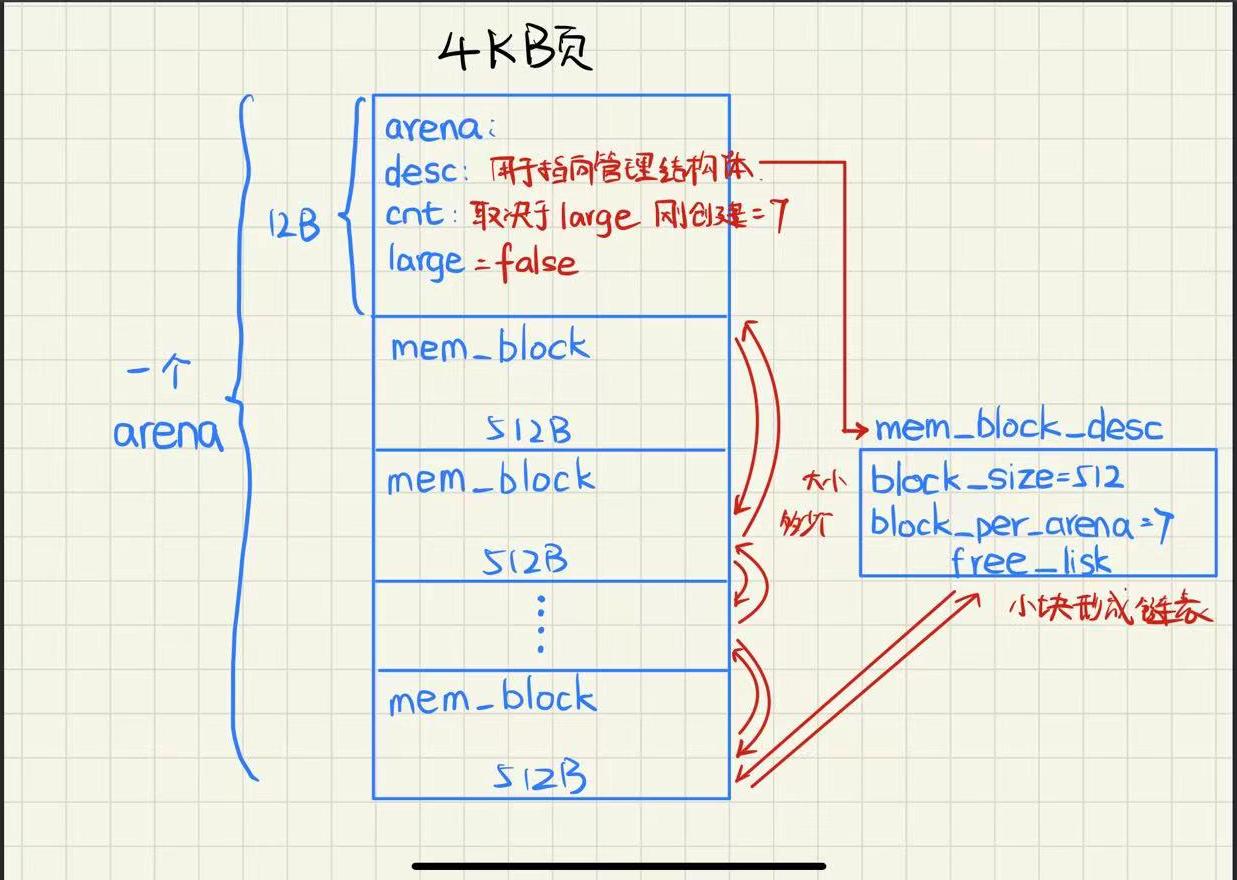

在一个4KB页中，头12B用来存放内存仓库arena员信息，其中desc用于指向管理结构体mem_block_desc 这个结构体中又有三个成员，block_size用来指明一个mem_block的大小；block_per_arena 用来指明一个arena（这个指代有两个意思，一个是代表4KB页面分配的一整个arena，一个是代表最开始的结构中的arena元信息）被分成了几个mem_block ； freelist用来为每个被分成的内存块中建立双向链表。 回到arena，cnt的意义取决于large的值，如果large = true，那么表示本arena占用的页框数目，否则表示本arena中还有多少空闲小内存块可用。因为这个arena 是才创建的，所以large为false，cnt=7表示还有7个内存块可以使用
现在我们来编写能够与arena模型配合的sys_malloc，用于真正进行内存分配
这个函数实现了许多功能
- 判断使用哪个内存池
根据当前线程是否为内核线程，选择使用内核内存池或用户内存池：
- 内核线程：使用
kernel_pool。 - 用户进程：使用
user_pool。
- 检查申请的内存大小
如果申请的内存大小不在内存池的容量范围内，直接返回 NULL。
- 分配大块内存（大于1024字节）
如果申请的内存大于1024字节：
- 计算需要的页框数。
- 调用
malloc_page分配页框。 - 初始化分配的内存，并设置
arena结构体的相关字段。 - 返回分配的内存地址。
- 分配小块内存（小于等于1024字节）
如果申请的内存小于等于1024字节：
- 在内存块描述符数组中找到合适的内存块规格。
- 如果对应的内存块描述符的空闲列表为空，分配一个新的
arena并将其拆分成内存块，添加到空闲列表中。 - 从空闲列表中取出一个内存块，更新
arena的空闲内存块数。 - 返回分配的内存块地址。
- 辅助函数
arena2block：根据arena和索引计算内存块的地址。block2arena：根据内存块地址计算其所在的arena地址。
#include "interrupt.h"
/* 返回arena中第idx个内存块的地址 */
static struct mem_block* arena2block(struct arena* a, uint32_t idx) {
return (struct mem_block*)((uint32_t)a + sizeof(struct arena) + idx * a->desc->block_size);
}
/* 返回内存块b所在的arena地址 */
static struct arena* block2arena(struct mem_block* b) {
return (struct arena*)((uint32_t)b & 0xfffff000);
}
/* 在堆中申请size字节内存 */
void* sys_malloc(uint32_t size) {
enum pool_flags PF;
struct pool* mem_pool;
uint32_t pool_size;
struct mem_block_desc* descs; //用于存储mem_block_desc数组地址
struct task_struct* cur_thread = running_thread();
/* 判断用哪个内存池*/
if (cur_thread->pgdir == NULL) { // 若为内核线程
PF = PF_KERNEL;
pool_size = kernel_pool.pool_size;
mem_pool = &kernel_pool;
descs = k_block_descs;
}
else { // 用户进程pcb中的pgdir会在为其分配页表时创建
PF = PF_USER;
pool_size = user_pool.pool_size;
mem_pool = &user_pool;
descs = cur_thread->u_block_desc;
}
/* 若申请的内存不在内存池容量范围内则直接返回NULL */
if (!(size > 0 && size < pool_size)) {
return NULL;
}
struct arena* a;
struct mem_block* b;
lock_acquire(&mem_pool->lock);
/* 超过最大内存块1024, 就分配页框 */
if (size > 1024) {
uint32_t page_cnt = DIV_ROUND_UP(size + sizeof(struct arena), PG_SIZE); // 向上取整需要的页框数
a = malloc_page(PF, page_cnt);
if (a != NULL) {
memset(a, 0, page_cnt * PG_SIZE); // 将分配的内存清0
/* 对于分配的大块页框,将desc置为NULL, cnt置为页框数,large置为true */
a->desc = NULL;
a->cnt = page_cnt;
a->large = true;
lock_release(&mem_pool->lock);
return (void*)(a + 1); // 跨过arena大小，把剩下的内存返回
}
else {
lock_release(&mem_pool->lock);
return NULL;
}
}
else { // 若申请的内存小于等于1024,可在各种规格的mem_block_desc中去适配
uint8_t desc_idx;
/* 从内存块描述符中匹配合适的内存块规格 */
for (desc_idx = 0; desc_idx < DESC_CNT; desc_idx++) {
if (size <= descs[desc_idx].block_size) { // 从小往大后,找到后退出
break;
}
}
/* 若mem_block_desc的free_list中已经没有可用的mem_block,
* 就创建新的arena提供mem_block */
if (list_empty(&descs[desc_idx].free_list)) {
a = malloc_page(PF, 1); // 分配1页框做为arena
if (a == NULL) {
lock_release(&mem_pool->lock);
return NULL;
}
memset(a, 0, PG_SIZE);
/* 对于分配的小块内存,将desc置为相应内存块描述符,
* cnt置为此arena可用的内存块数,large置为false */
a->desc = &descs[desc_idx];
a->large = false;
a->cnt = descs[desc_idx].blocks_per_arena;
uint32_t block_idx;
enum intr_status old_status = intr_disable();
/* 开始将arena拆分成内存块,并添加到内存块描述符的free_list中 */
for (block_idx = 0; block_idx < descs[desc_idx].blocks_per_arena; block_idx++) {
b = arena2block(a, block_idx);
ASSERT(!elem_find(&a->desc->free_list, &b->free_elem));
list_append(&a->desc->free_list, &b->free_elem);
}
intr_set_status(old_status);
}
/* 开始分配内存块 */
b = elem2entry(struct mem_block, free_elem, list_pop(&(descs[desc_idx].free_list)));
memset(b, 0, descs[desc_idx].block_size);
a = block2arena(b); // 获取内存块b所在的arena
a->cnt--; // 将此arena中的空闲内存块数减1
lock_release(&mem_pool->lock);
return (void*)b;
}
}
然后是测试代码，修改main
#include "print.h"
#include "init.h"
#include "thread.h"
#include "interrupt.h"
#include "console.h"
#include "process.h"
#include "syscall-init.h"
#include "syscall.h"
#include "stdio.h"
#include "memory.h"
void k_thread_a(void*);
void k_thread_b(void*);
void u_prog_a(void);
void u_prog_b(void);
int main(void) {
put_str("I am kernel\n");
init_all();
intr_enable();
thread_start("k_thread_a", 31, k_thread_a, "I am thread_a");
thread_start("k_thread_b", 31, k_thread_b, "I am thread_b ");
while(1);
return 0;
}
/* 在线程中运行的函数 */
void k_thread_a(void* arg) {
char* para = arg;
void* addr = sys_malloc(33);
console_put_str(" I am thread_a, sys_malloc(33), addr is 0x");
console_put_int((int)addr);
console_put_char('\n');
while(1);
}
/* 在线程中运行的函数 */
void k_thread_b(void* arg) {
char* para = arg;
void* addr = sys_malloc(63);
console_put_str(" I am thread_b, sys_malloc(63), addr is 0x");
console_put_int((int)addr);
console_put_char('\n');
while(1);
}
/* 测试用户进程 */
void u_prog_a(void) {
char* name = "prog_a";
printf(" I am %s, my pid:%d%c", name, getpid(),'\n');
while(1);
}
/* 测试用户进程 */
void u_prog_b(void) {
char* name = "prog_b";
printf(" I am %s, my pid:%d%c", name, getpid(), '\n');
while(1);
}
bin/bochs -f bochsrc.disk

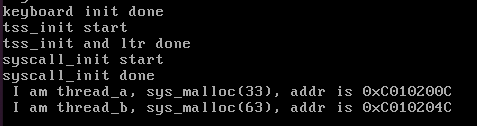

可以看到结果符合预期
接下来实现内存释放的功能
接下来实现页级别的内存回收，页回收是页分配的逆操作：1、清除物理内存池中位图的位；2、清除虚拟地址对应的页表表项；3、清除虚拟内存池中位图的位；
pfree函数
这个函数将物理地址 pg_phy_addr 回收到物理内存池中，实质上是清除物理内存池中位图的相应位：
- 判断内存池类型：根据物理地址判断是用户物理内存池还是内核物理内存池。
- 计算位图索引：根据物理地址计算出在位图中的索引。
- 清除位图位：将位图中对应的位清零，表示该物理页已空闲。
page_table_pte_remove函数
这个函数去掉页表中虚拟地址 vaddr 的映射，只去掉 vaddr 对应的页表项（PTE）：
- 获取页表项指针：通过
pte_ptr函数获取虚拟地址对应的页表项指针。 - 清除页表项：将页表项的存在位（P位）清零。
- 刷新TLB：通过
invlpg指令刷新TLB，确保页表修改生效。
vaddr_remove函数
这个函数在虚拟地址池中释放以 _vaddr 起始的连续 pg_cnt 个虚拟页地址，实质上是清除虚拟内存池位图的相应位：
- 计算位图起始索引：根据虚拟地址计算出在位图中的起始索引。
- 清除位图位：将位图中对应的位清零，表示该虚拟页已空闲。
mfree_page函数
这个函数释放以虚拟地址 vaddr 为起始的 pg_cnt 个物理页框：
- 获取物理地址：通过
addr_v2p函数获取虚拟地址对应的物理地址。 - 检查地址有效性：确保物理地址在合法范围内。
- 判断内存池类型：根据物理地址判断是用户物理内存池还是内核物理内存池。
- 循环释放页框：逐个释放物理页框，清除页表项，并更新位图。
//将物理地址pg_phy_addr回收到物理内存池，实质就是清除物理内存池中位图的位
void pfree(uint32_t pg_phy_addr) {
struct pool* mem_pool;
uint32_t bit_idx = 0;
if (pg_phy_addr >= user_pool.phy_addr_start) { // 用户物理内存池
mem_pool = &user_pool;
bit_idx = (pg_phy_addr - user_pool.phy_addr_start) / PG_SIZE;
}
else { // 内核物理内存池
mem_pool = &kernel_pool;
bit_idx = (pg_phy_addr - kernel_pool.phy_addr_start) / PG_SIZE;
}
bitmap_set(&mem_pool->pool_bitmap, bit_idx, 0); // 将位图中该位清0
}
/* 去掉页表中虚拟地址vaddr的映射,只去掉vaddr对应的pte */
static void page_table_pte_remove(uint32_t vaddr) {
uint32_t* pte = pte_ptr(vaddr);
*pte &= ~PG_P_1; // 将页表项pte的P位置0
asm volatile ("invlpg %0"::"m" (vaddr):"memory"); //更新tlb
}
//在虚拟地址池中释放以_vaddr起始的连续pg_cnt个虚拟页地址，实质就是清楚虚拟内存池位图的位
static void vaddr_remove(enum pool_flags pf, void* _vaddr, uint32_t pg_cnt) {
uint32_t bit_idx_start = 0, vaddr = (uint32_t)_vaddr, cnt = 0;
if (pf == PF_KERNEL) { // 内核虚拟内存池
bit_idx_start = (vaddr - kernel_vaddr.vaddr_start) / PG_SIZE;
while(cnt < pg_cnt) {
bitmap_set(&kernel_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 0);
}
}
else { // 用户虚拟内存池
struct task_struct* cur_thread = running_thread();
bit_idx_start = (vaddr - cur_thread->userprog_vaddr.vaddr_start) / PG_SIZE;
while(cnt < pg_cnt) {
bitmap_set(&cur_thread->userprog_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 0);
}
}
}
/* 释放以虚拟地址vaddr为起始的cnt个物理页框 */
void mfree_page(enum pool_flags pf, void* _vaddr, uint32_t pg_cnt) {
uint32_t pg_phy_addr;
uint32_t vaddr = (int32_t)_vaddr, page_cnt = 0;
ASSERT(pg_cnt >=1 && vaddr % PG_SIZE == 0);
pg_phy_addr = addr_v2p(vaddr); // 获取虚拟地址vaddr对应的物理地址
/* 确保待释放的物理内存在低端1M+1k大小的页目录+1k大小的页表地址范围外 */
ASSERT((pg_phy_addr % PG_SIZE) == 0 && pg_phy_addr >= 0x102000);
/* 判断pg_phy_addr属于用户物理内存池还是内核物理内存池 */
if (pg_phy_addr >= user_pool.phy_addr_start) { // 位于user_pool内存池
vaddr -= PG_SIZE;
while (page_cnt < pg_cnt) {
vaddr += PG_SIZE;
pg_phy_addr = addr_v2p(vaddr);
/* 确保物理地址属于用户物理内存池 */
ASSERT((pg_phy_addr % PG_SIZE) == 0 && pg_phy_addr >= user_pool.phy_addr_start);
/* 先将对应的物理页框归还到内存池 */
pfree(pg_phy_addr);
/* 再从页表中清除此虚拟地址所在的页表项pte */
page_table_pte_remove(vaddr);
page_cnt++;
}
/* 清空虚拟地址的位图中的相应位 */
vaddr_remove(pf, _vaddr, pg_cnt);
}
else { // 位于kernel_pool内存池
vaddr -= PG_SIZE;
while (page_cnt < pg_cnt) {
vaddr += PG_SIZE;
pg_phy_addr = addr_v2p(vaddr);
/* 确保待释放的物理内存只属于内核物理内存池 */
ASSERT((pg_phy_addr % PG_SIZE) == 0 && \
pg_phy_addr >= kernel_pool.phy_addr_start && \
pg_phy_addr < user_pool.phy_addr_start);
/* 先将对应的物理页框归还到内存池 */
pfree(pg_phy_addr);
/* 再从页表中清除此虚拟地址所在的页表项pte */
page_table_pte_remove(vaddr);
page_cnt++;
}
/* 清空虚拟地址的位图中的相应位 */
vaddr_remove(pf, _vaddr, pg_cnt);
}
}
- 检查指针有效性
首先，函数通过 ASSERT(ptr != NULL) 确保传入的指针 ptr 非空。
- 判断内存池类型
根据当前线程是否为内核线程，选择使用内核内存池或用户内存池：
- 内核线程：使用
kernel_pool。 - 用户进程：使用
user_pool。
- 获取内存块和
arena
通过 block2arena 函数，将内存块指针 b 转换为其所属的 arena 结构体指针 a，以获取相关元信息。
- 回收大块内存（大于1024字节）
如果 arena 的描述符 desc 为 NULL 且 large 标志为 true，表示这是一个大块内存：
- 调用
mfree_page函数释放对应的页框。
- 回收小块内存（小于等于1024字节）
如果 arena 的描述符 desc 不为 NULL 且 large 标志为 false，表示这是一个小块内存：
- 将内存块添加到
free_list中。 - 检查
arena中的所有内存块是否都已空闲，如果是，则释放整个arena。
/* 回收内存ptr */
void sys_free(void* ptr) {
ASSERT(ptr != NULL);
if (ptr != NULL) {
enum pool_flags PF;
struct pool* mem_pool;
/* 判断是线程还是进程 */
if (running_thread()->pgdir == NULL) {
ASSERT((uint32_t)ptr >= K_HEAP_START);
PF = PF_KERNEL;
mem_pool = &kernel_pool;
}
else {
PF = PF_USER;
mem_pool = &user_pool;
}
lock_acquire(&mem_pool->lock);
struct mem_block* b = ptr;
struct arena* a = block2arena(b); // 把mem_block转换成arena,获取元信息
ASSERT(a->large == 0 || a->large == 1);
if (a->desc == NULL && a->large == true) { // 大于1024的内存
mfree_page(PF, a, a->cnt);
}
else { // 小于等于1024的内存块先将内存块回收到free_list
list_append(&a->desc->free_list, &b->free_elem);
/* 再判断此arena中的内存块是否都是空闲,如果是就释放arena */
if (++a->cnt == a->desc->blocks_per_arena) {
uint32_t block_idx;
for (block_idx = 0; block_idx < a->desc->blocks_per_arena; block_idx++) {
struct mem_block* b = arena2block(a, block_idx);
ASSERT(elem_find(&a->desc->free_list, &b->free_elem));
list_remove(&b->free_elem);
}
mfree_page(PF, a, 1);
}
}
lock_release(&mem_pool->lock);
}
}
写一个main函数测试 创建两个线程，分别循环1000次，每个循环中多次调用sys_malloc和sys_free，分别申请和释放不同大小的内存。在循环开始前，分别打印出thread_[ab]start ，在结束时分别打印thread_[ab]end 可以看到结果符合预期
最后实现malloc 和 free的系统调用，借助于之前系统调用框架的三步：
首先在syscall.h中增加系统调用号
enum SYSCALL_NR {
SYS_GETPID,
SYS_WRITE,
SYS_MALLOC,
SYS_FREE
};
然后在syscall.c 中增加用户调用函数的接口
/* 申请size字节大小的内存,并返回结果 */
void* malloc(uint32_t size) {
return (void*)_syscall1(SYS_MALLOC, size);
}
/* 释放ptr指向的内存 */
void free(void* ptr) {
_syscall1(SYS_FREE, ptr);
}
然后再系统调用初始化函数syscall_init中注册系统调用函数
#include "memory.h"
/* 初始化系统调用 */
void syscall_init(void) {
put_str("syscall_init start\n");
syscall_table[SYS_GETPID] = sys_getpid;
syscall_table[SYS_WRITE] = sys_write;
syscall_table[SYS_MALLOC] = sys_malloc;
syscall_table[SYS_FREE] = sys_free;
put_str("syscall_init done\n");
}
最后写一个main函数来测试
#include "print.h"
#include "init.h"
#include "thread.h"
#include "interrupt.h"
#include "console.h"
#include "process.h"
#include "syscall-init.h"
#include "syscall.h"
#include "stdio.h"
#include "memory.h"
void k_thread_a(void*);
void k_thread_b(void*);
void u_prog_a(void);
void u_prog_b(void);
int main(void) {
put_str("I am kernel\n");
init_all();
intr_enable();
process_execute(u_prog_a, "u_prog_a");
process_execute(u_prog_b, "u_prog_b");
thread_start("k_thread_a", 31, k_thread_a, "I am thread_a");
thread_start("k_thread_b", 31, k_thread_b, "I am thread_b");
while(1);
return 0;
}
/* 在线程中运行的函数 */
void k_thread_a(void* arg) {
void* addr1 = sys_malloc(256);
void* addr2 = sys_malloc(255);
void* addr3 = sys_malloc(254);
console_put_str(" thread_a malloc addr:0x");
console_put_int((int)addr1);
console_put_char(',');
console_put_int((int)addr2);
console_put_char(',');
console_put_int((int)addr3);
console_put_char('\n');
int cpu_delay = 9999999;
while(cpu_delay-- > 0);
sys_free(addr1);
sys_free(addr2);
sys_free(addr3);
while(1);
}
/* 在线程中运行的函数 */
void k_thread_b(void* arg) {
void* addr1 = sys_malloc(256);
void* addr2 = sys_malloc(255);
void* addr3 = sys_malloc(254);
console_put_str(" thread_b malloc addr:0x");
console_put_int((int)addr1);
console_put_char(',');
console_put_int((int)addr2);
console_put_char(',');
console_put_int((int)addr3);
console_put_char('\n');
int cpu_delay = 999999;
while(cpu_delay-- > 0);
sys_free(addr1);
sys_free(addr2);
sys_free(addr3);
while(1);
}
/* 测试用户进程 */
void u_prog_a(void) {
void* addr1 = malloc(256);
void* addr2 = malloc(255);
void* addr3 = malloc(254);
printf(" prog_a malloc addr:0x%x,0x%x,0x%x\n", (int)addr1, (int)addr2, (int)addr3);
int cpu_delay = 100000;
while(cpu_delay-- > 0);
free(addr1);
free(addr2);
free(addr3);
while(1);
}
/* 测试用户进程 */
void u_prog_b(void) {
void* addr1 = malloc(256);
void* addr2 = malloc(255);
void* addr3 = malloc(254);
printf(" prog_b malloc addr:0x%x,0x%x,0x%x\n", (int)addr1, (int)addr2, (int)addr3);
int cpu_delay = 100000;
while(cpu_delay-- > 0);
free(addr1);
free(addr2);
free(addr3);
while(1);
}
bin/bochs -f bochsrc.disk
用户进程prog_a 三次malloc 调用，返回的地址分别是0x804800c 、0x804810c 、0x804820c, 它们各相差0x100, 也就是差256 字节，用户进程prog_b 与它相同，原因是用户进程独享内存空间，虚拟地址并不冲突。线程thread_a 调用sys_malloc 后返回的地址分别是0xc013400c 、0xc013410c 、0xc013420c, 地址之间也是相差0x100, 即256 字节。下面的线程thread_b 同样调用sys_malloc, 返回的
地址出现了累加的现象，在k_thread_a 地址分配的基础上，从0xc013430c 开始，然后依次是0xc013440c和0xc013450c, 原因是内核线程共享内存空间，虚拟地址必须唯一。测试符合预期
本章小结
本章进一步完善了内核。主要实现了系统调用的整体框架，在此之上实现了更细粒度的内存管理机制，并实现了内存分配（malloc）和释放（free）
扫一扫
707
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
