android之AIDL跨进程通信详解 (五) Android IBinder机制简单介绍

原理简介

我们都知道android 是通过IBinder来实现IPC(Inter Process Communication)进程间通信的。。。

参考：Android进程间通信（IPC）机制Binder简要介绍和学习计划

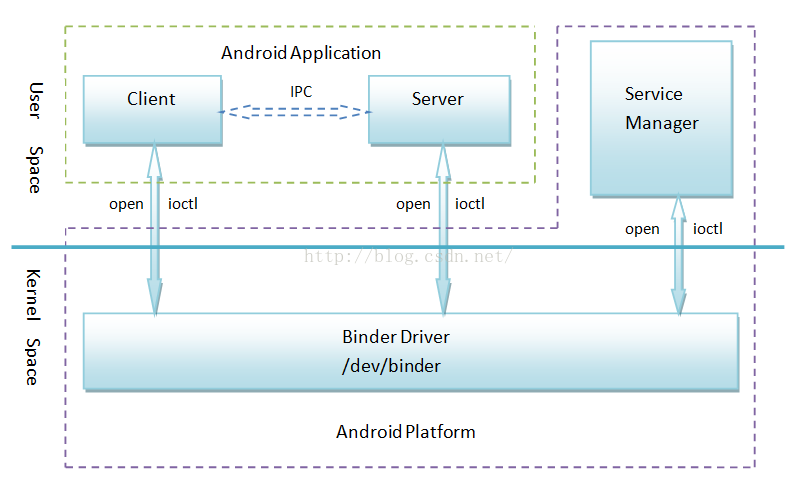

借用一下：

1. Client、Server和Service Manager实现在用户空间中，Binder驱动程序实现在内核空间中
2. Binder驱动程序和Service Manager在Android平台中已经实现，开发者只需要在用户空间实现自己的Client和Server
3. Binder驱动程序提供设备文件/dev/binder与用户空间交互，Client、Server和Service Manager通过open和ioctl文件操作函数与Binder驱动程序进行通信
4. Client和Server之间的进程间通信通过Binder驱动程序间接实现

5. Service Manager是一个守护进程，用来管理Server，并向Client提供查询Server接口的能力

AIDL的使用

aidl是 Android Interface definition language的缩写，它是一种android内部进程通信接口的描述语言，通过它我们可以定义进程间的通信接口

ITestService.aidl文件

1. package test.aidl;
2. interface ITestService {
3. void start();
4. }

注意在client端和server端中的aidl文件的的包名必须是一样的，此处必须是test.aidl
自动生成ITestService类，其中有Stub子类

1. public static test.aidl. ITestService asInterface(android.os.IBinder obj) {
2. ......
3. }

Stub的asInterface方法返回了ITestService对象

lbb.demo.first进程中的服务，充当Server角色

1. package lbb.demo.first;
2. public class RemoteService extends Service {
3. private TestService mITestService;
5. public class TestService extends ITestService.Stub {
6. public void start() {
7. Log.d( "LiaBin", "RemoteService start");
8. }
9. }
11. @Override
12. public void onCreate() {
13. super.onCreate();
14. //实例化Binder
15. mITestService = new TestService();
16. }
18. @Override
19. public IBinder onBind(Intent intent) {
20. return mITestService;
21. }
22. }

1. <service android:name= ".RemoteService">
2. <intent-filter>
3. <action android:name= "android.intent.action.MyFirstService"/>
4. <category android:name= "android.intent.category.default"/>
5. </intent-filter>
6. </service>

lbb.demo.two进程充当Client角色

1. package lbb.demo.two;
2. public class MainActivity extends AppCompatActivity {
4. private static final String REMOT_SERVICE_ACTION = "android.intent.action.MyFirstService";
6. private ITestService testService;
7. private ServiceConnection connection = new ServiceConnection() {
8. @Override
9. public void onServiceConnected(ComponentName name, IBinder service) {
10. testService = ITestService.Stub.asInterface(service);
11. }
13. @Override
14. public void onServiceDisconnected(ComponentName name) {
16. }
17. };
19. @Override
20. protected void onCreate(Bundle savedInstanceState) {
21. super.onCreate(savedInstanceState);
22. setContentView(R.layout.activity_main);
23. ButterKnife.bind( this);
24. bindService( new Intent(REMOT_SERVICE_ACTION), connection, BIND_AUTO_CREATE);
25. }
28. @OnClick(R.id.but)
29. void onClick() {
30. try {
31. testService.start();
32. } catch (Exception e) {
33. e.printStackTrace();
34. }
35. }
37. @Override
38. protected void onDestroy() {
39. super.onDestroy();
40. unbindService(connection);
41. }
42. }

此时lbb.demo.two进程点击button最终会执行start方法，activity通过bindService获得了远程服务的IBinder引用。。
怎么获得的，现在也不是很清楚，但是肯定跟上面说的Binder驱动程序和Service Manager守护进程了脱不了关系的。。

另一方面：有没有发现，同一个进程中的activity和service的通信，其实也差不多。。。。只是不需要定义aidl文件而已，因为如果在service中定义一个IBinder实现类，那么
在activity中就能访问得到该IBindler对象了。。所以不需要aidl文件。。 如果硬要使用aidl文件定义的接口，此时也是没有任何问题的。。。
但是如果service和activity在不同的进程，是没法访问到service中定义的IBindler，那么只能通过共享使用一个aidl文件了，来达到共享IBinder进行通信。。

1. private MyBinder myBinder = new MyBinder();
2. @Override
3. public IBinder onBind(Intent intent) {
4. // TODO Auto-generated method stub
5. return myBinder;
6. }
8. public class MyBinder extends Binder{
9. public void start(){
10. Log.d( "LiaBin", "MyBinder start");
11. }
12. }
14. MyBinder binder;
15. private ServiceConnection conn = new ServiceConnection() {
16. @Override
17. public void onServiceDisconnected(ComponentName name) {
18. }
20. @Override
21. public void onServiceConnected(ComponentName name, IBinder service) {
22. binder = (MyBinder)service;
23. }
24. };
25. binder.start();

Binder类默认实现了IBinder接口

activity和service通信能不能用handler，当然不能。因为service没法获取activity中的handler引用，msg跟handler是一一对应的。就是说使用service中的handler发送消息，
只能service中的handler接收得到。。handler只是用来线程间的通信，因为其它一个线程时候，可以把main线程中的handler传递过去。所以实现了通信。。但是启动service，是没法把handler传过去的。。

本质上不管是startactivity,startservice,bindservice其实都是通过AMS服务来调度的。。AMS(ActivityManagerService)属于系统进程，
应用进程跟AMS其实是通过IBinder通信的，以后会分析下AMS，这里简单提一下。。

IBinder机制在framework层的使用

1. TelephonyManager telManager = (TelephonyManager) this.getSystemService(Context.TELEPHONY_SERVICE);
2. telManager.dial( "110"); //实际这是错的，因为dial方法在TelephonyManager类中被隐藏了，你是看不到滴，为了演示，调用dial方法。。

可以看到其实context.getSystemService获取的并不是系统服务。。只是一个简单的对象而已。。

ContextImpl.java

1. @Override
2. public Object getSystemService(String name) {
3. ServiceFetcher fetcher = SYSTEM_SERVICE_MAP.get(name);
4. return fetcher == null ? null : fetcher.getService( this);
5. }
6. registerService(TELEPHONY_SERVICE, new ServiceFetcher() {
7. public Object createService(ContextImpl ctx) {
8. return new TelephonyManager(ctx.getOuterContext());
9. }});

所以this.getSystemService(Context.TELEPHONY_SERVICE);返回的是TelephonyManager对象。

TelephonyManager.java

1. /** @hide */
2. @SystemApi
3. public void dial(String number) {
4. try {
5. getITelephony().dial(number);
6. } catch (RemoteException e) {
7. Log.e(TAG, "Error calling ITelephony#dial", e);
8. }
9. }
10. private ITelephony getITelephony() {
11. return ITelephony.Stub.asInterface(ServiceManager.getService(Context.TELEPHONY_SERVICE));
12. }
14. public static final String TELEPHONY_SERVICE = "phone";

可以看到此时真正执行的是ITelephony的dial方法。。可以看到“phone”类型的服务返回的一个IBinder

ServiceManager.getService获取的才是真正的系统服务

1. public class PhoneInterfaceManager extends ITelephony.Stub {
2. private PhoneInterfaceManager(PhoneGlobals app, Phone phone) {
3. .......
4. publish();
5. }
7. private void publish() {
8. if (DBG) log( "publish: " + this);
9. ServiceManager.addService( "phone", this);
10. }
12. public void dial(String number) {
13. dialForSubscriber(getPreferredVoiceSubscription(), number);
14. }
15. public void dialForSubscriber(int subId, String number) {
16. if (DBG) log( "dial: " + number);
17. String url = createTelUrl(number);
18. if (url == null) {
19. return;
20. }
21. // PENDING: should we just silently fail if phone is offhook or ringing?
22. PhoneConstants.State state = mCM.getState(subId);
23. if (state != PhoneConstants.State.OFFHOOK && state != PhoneConstants.State.RINGING) {
24. Intent intent = new Intent(Intent.ACTION_DIAL, Uri.parse(url));
25. intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
26. mApp.startActivity(intent);
27. }
28. }
29. }

可以看到，构造函数调用publish，然后注册了“phone"这个服务。。ServiceManager.addService("phone", this);

然后dial方法，实际上走的是PhoneInterfaceManager类的dial方法 Intent  intent = new Intent(Intent.ACTION_DIAL, Uri.parse(url));  此时调用拨号界面进行拨号

PhoneInterfaceManager实现了ITelephony.Stub，所有最后来看看ITelephony.aidl文件

ITelephony.aidl文件

1. interface ITelephony {
2. /**
3. * Dial a number. This doesn't place the call. It displays
4. * the Dialer screen.
5. * @param number the number to be dialed. If null, this
6. * would display the Dialer screen with no number pre-filled.
7. */
8. void dial(String number);
9. .......
10.  }

最后：此时可以看到PhoneInterfaceManager可以当作是Server角色，TelephonyManager充当是Client角色。。。
TelephonyManager是公开的，我们代码中可以访问得到，其实只是一个门面，系统暴露给我们的接口(TelephonyManager更多的用到使用它来查询当前通话状态啊等功能)，真正还是通过IBinder机制去调用系统服务PhoneInterfaceManager去具体的实现。。PhoneInterfaceManager是隐藏的，我们看不到。。。

总结一下：

不管是AIDL还是在framework中通过ServiceManager进行跨进程调用其实，都是先把IBinder拿到，只有拿到这个两个进程才能够通信

ServiceManager.getService(Context.TELEPHONY_SERVICE)得到的是IBinder

bindservice中的ServiceConnection得到的也是IBinder
