ZYNQ启动流程分析之BOOT.BIN头

BOOT.BIN头简介

  BOOT.BIN头其实就是BOOT.BIN文件前面的一段头部数据，并且这个头部数据是按照一定的格式组织在一起的，并且该头部数据能够被BootROM代码解析。

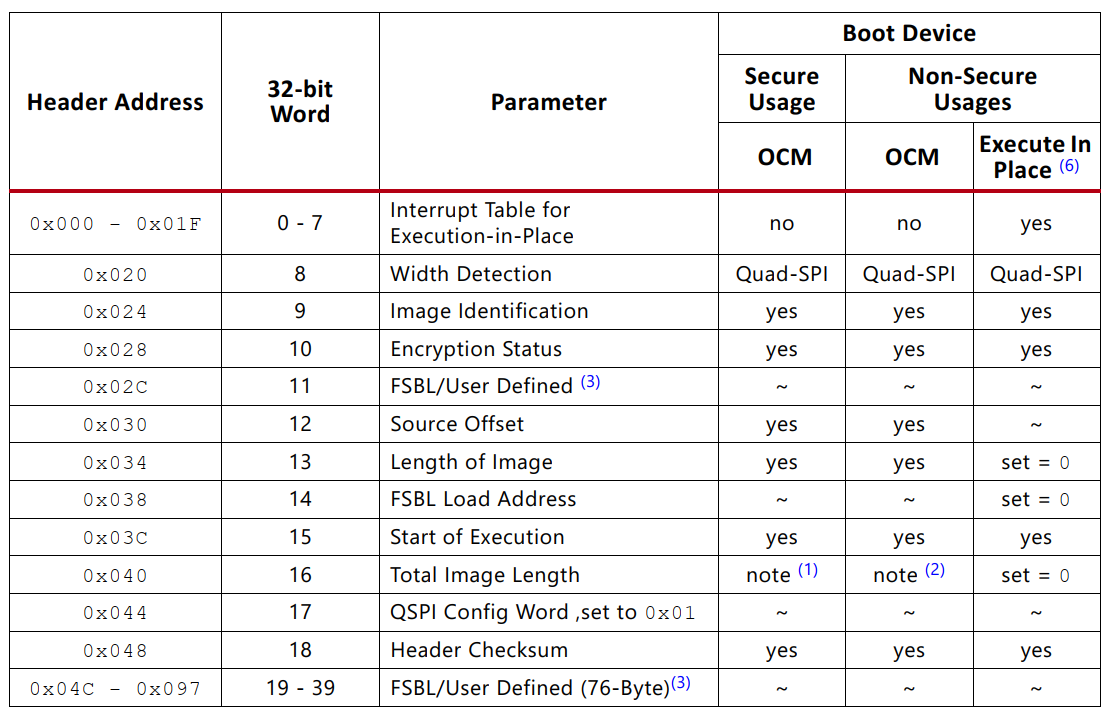

  在boot.bin文件中从地址0-0x8FF可以分为17个部分，每个部分都有一定的含义。注意：BOOT.BIN的数据存储为小端模式。
    （1）0x000：中断向量表。
    （2）0x020：固定值0xaa995566。
    （3）0x024：固定值0x584c4e58，ASCII：XLINX。
    （4）0x028：如果是0xa5c3c5a3或者0x3a5c3c5a则为加密的。
    （5）0x02C：bootrom头版本号，不用管。
    （6）0x030：此参数包含从有效bootrom头开始到fsbl/用户代码映像所在位置的字节数，也就是fsbl/用户代码的地址偏移量。该地址偏移量必须大于等于0x8C0，因为头部信息就是0x8C0结束的。
    （7）0x034：记录fsbl的长度，用于指导BootROM代码拷贝fsbl长度
