Linux网络虚拟化再实践 - Bridge + NAT

Network Namespace提供了与网络相关的系统资源的隔离，包括网络设备、协议栈、路由表、防火墙规则等。Linux网络虚拟化 - Network Namespace 实践中介绍了如何创建netns并使用虚拟网卡设备veth使其连接互联网的方式，然而由于这种方式不便于扩展，因此目前的容器如lxc、docker并没有采取这种方式，而是使用桥设备bridge与虚拟网卡配合nat技术，从而实现容器内的网络连接，这也是本文的内容。参考文章：

iptables_man_page，network namespace_man_page，
Linux虚拟网络设备之bridge(桥)

注：本文中的命令全都在Ubuntu18.04-x64server中运行通过，文中绝大多数命令需要root用户执行

步骤实现

1. 创建netns、一对虚拟网卡设备、桥设备
2. 配置桥设备、虚拟网卡设备
3. 将其中一个虚拟网卡设备加入netns，并配置网关为桥设备
4. 配置nat实现netns的网络连接并启用ip_forward

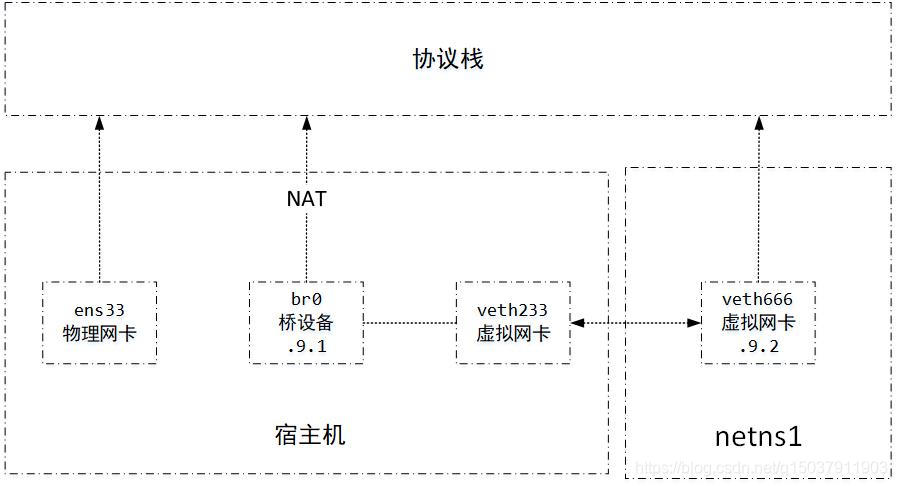

最终创建的网络结构如下图所示，接下来将逐步介绍具体操作。

创建 Network Namespace、虚拟网卡设备veth与桥设备bridge

ip netns、ip link命令简介

Linuxip netns命令提供了创建、删除netns、在netns中执行程序等命令。如下所示：

ip netns add netns_name                # 创建 netns
ip netns del netns_name                # “删除” netns，仅 umount 对 /var/run/netns 下的 bind mount
ip netns exec netns_name cmd           # 在 netns_name 中执行 cmd

ip link命令提供了添加、删除以及配置网络设备等命令：

link add veth1 type veth peer name veth2        # 添加一对虚拟网卡设备
link add br_name type bridge                    # 添加一个桥设备
ip link set veth1 netns netns_name              # 将虚拟网卡设备添加到netns中

ip命令非常强大，此处只列出需要用到的一些，感兴趣的可以查阅帮助手册man ip。

创建netns、veth、bridge

命令如下：

ip link add veth233 type veth peer name veth666         # 创建相连的 veth233 和 veth666
ip link add br0 type bridge                             # 创建bridge设备 br0
ip netns add netns1                                     # 创建 netns1

ip link set veth666 netns netns1                        # 将 veth666 添加到 netns1 中

配置桥设备、虚拟网卡设备

• ifconfig 命令常用来查看、配置设备的网络信息
• route 命令用来配置不同netns中的路由表
• brctl 命令可以用来配置桥设备，ip命令也提供了配置桥设备的命令

配置网络可以使用的命令比较多，这里使用ifconfig命令配置ip，使用route命令配置veth666的路由表，使用brctl命令将虚拟网卡设备添加到br0.

ifconfig br0 192.168.9.1/24 up                          # 配置桥设备 br0 的ip
brctl addif br0 veth233                                 # 将 veth233 添加到 br0 上
                                                        # veth233无ip，只起到数据传作用
ifconfig veth233 up                                     # 启用 veth233

ip netns exec netns1 ifconfig lo up                     # 启用 netns1 中的本地环回，非必须
ip netns exec netns1 ifconfig veth666 192.168.9.2/24 up # 启用并配置 netns1 中 veth666 的ip
ip netns exec netns1 route add default gw 192.168.9.1   # 配置 netns1 的默认网关为 br0 的ip

配置好之后，netns1中的数据就可以发送到桥设备br0上了，但由于还没有配置nat，因此桥设备上的数据吧无法发送出去。

配置 nat

iptables 简介

配置nat要用到iptables命令，该命令用来配置、维护、监控Linux内核中的ipv4/6数据包过滤（即防火墙）规则表。每个表包含一些内置的或由用户定义的规则链(chaind)，每个链的含义不同。每一个规则都定义了一个条件(criteria)和目标(target)。如果数据包(packet)与条件不匹配，则继续查看该链中的下一条规则；如果匹配，则要么执行目标定义的下一条规则，要么执行特殊行为 - ACCETP, DROP 和 RETURN。iptables命令指令较为复杂，这里简单介绍几个常用的功能，详细介绍参考帮助手册man iptables或IPTABLES(8)在线手册。

nat表中包含如下四个内置chain：

1. PREROUTING
   控制收到的数据包
2. INPUT
   控制发到本地socket（local sockets）的数据包
3. OUTPUT
   控制本地产生的数据包
4. POSTROUTING
   控制即将发出去的数据包

nat 表中三个（部分）可用的内置target

1. MASQUERADE，用于POSTROUTING
   对于匹配的数据包，自动转换ip
2. SNAT，用于POSTROUTING
   转换发送数据包的源地址
3. DNAT，用于PREROUTING
   转换接收的数据包的目的地址

iptables命令的选项，只能指定其中一个

1. -t指定表，包括filter(默认)、nat、mangle、raw以及security五个表
2. -A, --append chain_name rule，在指定的chain中添加一条规则
3. -D, --delete chain_name rule，删除一条规则，其中rule可以为序号（从1开始）
4. -L, --list [chain_name]，列出表（默认filter）中的所有（或规则链中的）规则，多于与-n使用，显示ip地址（默认显示主机名）

定义rule时可用的选项

1. -s, --source address[/mask]，指定要匹配的数据包的源地址
2. -d, --destination address[/mask]，同上，指定目的地址
3. -j, --jump target，指定数据包匹配时的target（要执行的动作）

使用iptables命令配置nat并启用IP_FORWARD

如下为所需的命令：

iptables -t nat -A POSTROUTING -s 192.168.9.0/24 ! -d 192.168.9.0/24 -j MASQUERADE
                                        # 自动转换所有源地址为 192.168.9.xxx
                                        # 目的地址不是 192.168.9.xxx 的数据包的地址
echo 1 > /proc/sys/net/ipv4/ip_forward  # 启用 IP_FORWARD

执行完之后，netns1中应该就可以访问互联网了，可以通过ip netns exec netns1 ping www.baidu.com验证。需要注意的是，两个命令在计算机重启后都会失效，关于如何永久配置nat与IP_FORWARD的请参考其它文章。

总结

Linux中的Network Namespace提供了网络资源的隔离，但是默认情况下一个新netns下是不包含任何网络设备的，因此需要用到较多的网络相关命令进行配置。由于网络配置命令繁多，规则复杂，因此最好先作深入了解再配置。最后，欢迎评论~
