labview的图和图表，数据类型和连线颜色，粗细的关系

labview中图标，连线颜色和数据类型的关系

• labview的程序框图中，都是由图标和连线构成的。而图标和连线的颜色是和其数据类型对应的。

• 颜色和数据类型的对应关系：

  • 蓝色—整型数值
  • 橙色—双精度数值
  • 粉色—字符串
  • 青色—布尔型

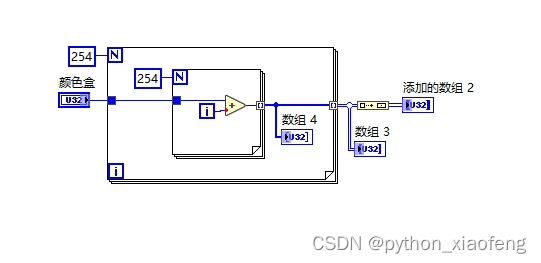

• 粗细和数据类型关系

  • 细线—单个数据，可以说是0维
  • 稍粗的线—一维数组
  • 加粗的空心线—二维数组
  • 大号加粗空心线—三维数组


强度图，强度图表的数据维度

• 必须要连接二维数组，因为强度图就是用二维图像展示三维数据信息。第三维是数据大小，在图像里用颜色表示。
• 创建数组有升维作用，例如，只连接一个二维数组，会产生一个三维数组。连接一个一维数组，会产生一个二维数组。

强度图，强度图表的区别

• 强度图是一次性把数据画出来，再次画图时会清除原来的图像。
• 强度图表，是动态地把数据一个个画出来，数据超过坐标轴最大容量后，最初的数据会被删除。
• 一个是图，静态的；一个是表，动态的。和波形图，波形图表的关系一样。
