1 Activiti7概述

Activiti是一个工作流引擎， activiti可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言BPMN2.0进行定义，业务流程按照预先定义的流程进行执行，实现了系统的流程由activiti进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发维护成本。

2 BPMN

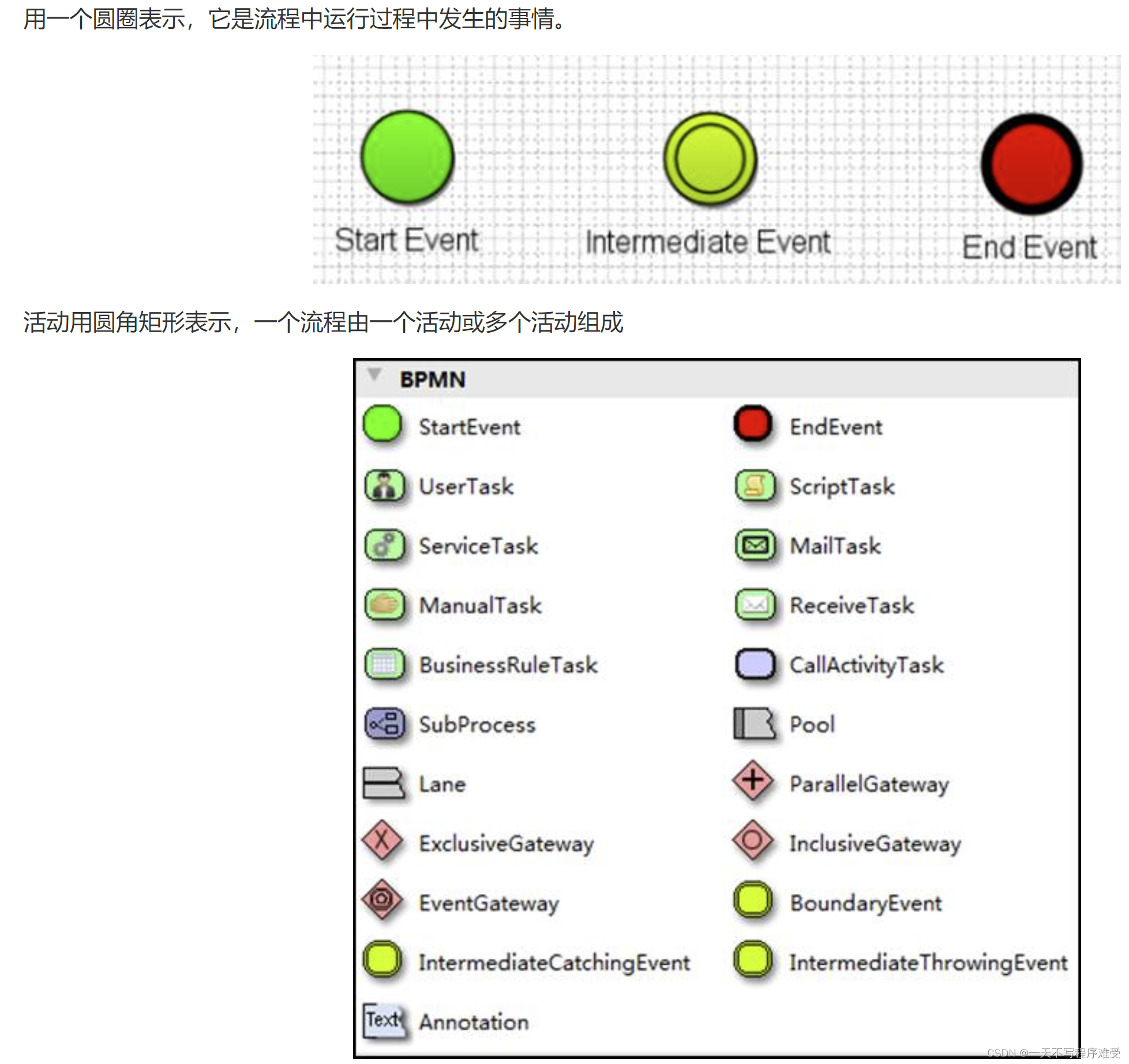

BPMN（Business Process Model AndNotation）- 业务流程模型和符号是由BPMI（BusinessProcess Management Initiative）开发的一套标准的业务流程建模符号，使用BPMN提供的符号可以创建业务流程。
在这里插入图片描述
Bpmn图形其实是通过xml表示业务流程，上边的.bpmn文件使用文本编辑器打开：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
  <process id="myProcess" name="My process" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <userTask id="usertask1" name="创建请假单"></userTask>
    <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>
    <userTask id="usertask2" name="部门经理审核"></userTask>
    <sequenceFlow id="flow2" sourceRef="usertask1" targetRef="usertask2"></sequenceFlow>
    <userTask id="usertask3" name="人事复核"></userTask>
    <sequenceFlow id="flow3" sourceRef="usertask2" targetRef="usertask3"></sequenceFlow>
    <endEvent id="endevent1" name="End"></endEvent>
    <sequenceFlow id="flow4" sourceRef="usertask3" targetRef="endevent1"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_myProcess">
    <bpmndi:BPMNPlane bpmnElement="myProcess" id="BPMNPlane_myProcess">
      <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="130.0" y="160.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1">
        <omgdc:Bounds height="55.0" width="105.0" x="210.0" y="150.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask2" id="BPMNShape_usertask2">
        <omgdc:Bounds height="55.0" width="105.0" x="360.0" y="150.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask3" id="BPMNShape_usertask3">
        <omgdc:Bounds height="55.0" width="105.0" x="510.0" y="150.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="660.0" y="160.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="flow1" id="BPMNEdge_flow1">
        <omgdi:waypoint x="165.0" y="177.0"></omgdi:waypoint>
        <omgdi:waypoint x="210.0" y="177.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2">
        <omgdi:waypoint x="315.0" y="177.0"></omgdi:waypoint>
        <omgdi:waypoint x="360.0" y="177.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow3" id="BPMNEdge_flow3">
        <omgdi:waypoint x="465.0" y="177.0"></omgdi:waypoint>
        <omgdi:waypoint x="510.0" y="177.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow4" id="BPMNEdge_flow4">
        <omgdi:waypoint x="615.0" y="177.0"></omgdi:waypoint>
        <omgdi:waypoint x="660.0" y="177.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

3 使用步骤

3.1 部署activiti

Activiti是一个工作流引擎（其实就是一堆jar包API），业务系统访问(操作)activiti的接口，就可以方便的操作流程相关数据，这样就可以把工作流环境与业务系统的环境集成在一起。

3.2 流程定义

使用activiti流程建模工具(activity-designer)定义业务流程(.bpmn文件) 。

.bpmn文件就是业务流程定义文件，通过xml定义业务流程。

3.3 流程定义部署

activiti部署业务流程定义（.bpmn文件）。

使用activiti提供的api把流程定义内容存储起来，在Activiti执行过程中可以查询定义的内容

Activiti执行把流程定义内容存储在数据库中

3.4 启动一个流程实例

流程实例也叫：ProcessInstance

启动一个流程实例表示开始一次业务流程的运行。

在员工请假流程定义部署完成后，如果张三要请假就可以启动一个流程实例，如果李四要请假也启动一个流程实例，两个流程的执行互相不影响。

3.5 用户查询待办任务(Task)

因为现在系统的业务流程已经交给activiti管理，通过activiti就可以查询当前流程执行到哪了，当前用户需要办理什么任务了，这些activiti帮我们管理了，而不需要开发人员自己编写在sql语句查询。

3.6 用户办理任务

用户查询待办任务后，就可以办理某个任务，如果这个任务办理完成还需要其它用户办理，比如采购单创建后由部门经理审核，这个过程也是由activiti帮我们完成了。

3.7 流程结束

当任务办理完成没有下一个任务结点了，这个流程实例就完成了。

4 Activiti环境

4.1背景

我们要使用这个activitie工作流，就需要搭建人家的环境

4.2 开发环境

Jdk1.8或以上版本

Mysql 5及以上的版本

Tomcat8.5

IDEA

注意：activiti的流程定义工具插件可以安装在IDEA下，也可以安装在Eclipse工具下

4.3 Activiti环境

我们使用：Activiti7.0.0.Beta1 默认支持spring5

4.4 Activiti的数据库支持

Activiti 在运行时需要数据库的支持，使用25张表，把流程定义节点内容读取到数据库表中，以供后续使用。

4.4.1 Activiti 支持的数据库

在这里插入图片描述

4.4.2 在MySQL生成表

4.4.2.1 创建数据库

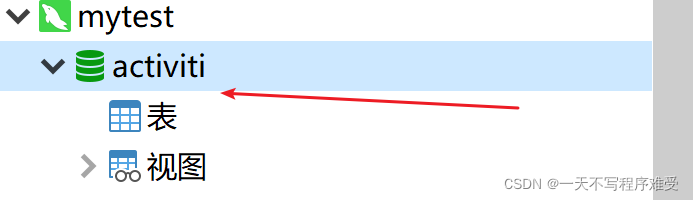

创建 mysql 数据库 activiti （名字任意）：

CREATE DATABASE activiti DEFAULT CHARACTER SET utf8;
在这里插入图片描述
自己手动在mysql数据库里面创建一个数据库

4.4.2.2 使用java代码生成表

1）创建 java 工程

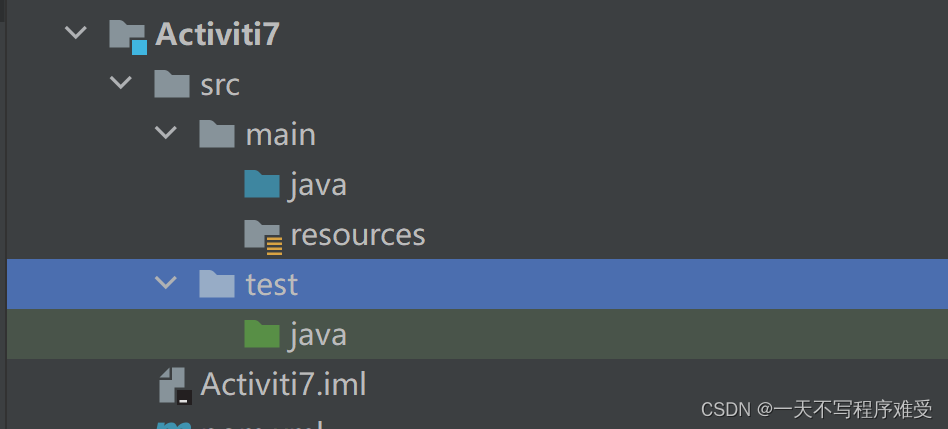

使用idea 创建 java 的maven工程，取名：activiti7。
在这里插入图片描述

2）加入 maven 依赖的坐标（jar 包）

首先需要在 java 工程中加入 ProcessEngine 所需要的 jar 包，包括：

activiti-engine-7.0.0.beta1.jar
activiti 依赖的 jar 包： mybatis、 alf4j、 log4j 等
activiti 依赖的 spring 包
mysql数据库驱动
第三方数据连接池 dbcp
单元测试 Junit-4.12.jar

我们使用 maven 来实现项目的构建，所以应当导入这些 jar 所对应的坐标到 pom.xml 文件中。

完整的依赖内容如下：

<properties>
    <slf4j.version>1.6.6</slf4j.version>
    <log4j.version>1.2.12</log4j.version>
    <activiti.version>7.0.0.Beta1</activiti.version>
</properties>
<dependencies>
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-engine</artifactId>
        <version>${

   activiti.version}</version>
    </dependency>
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-spring</artifactId>
        <version>${

   activiti.version}</version>
    </dependency>
    <!-- bpmn 模型处理 -->
    <dependency>
        <groupId>org.activiti</group
