【网络实验】-VLAN工作原理

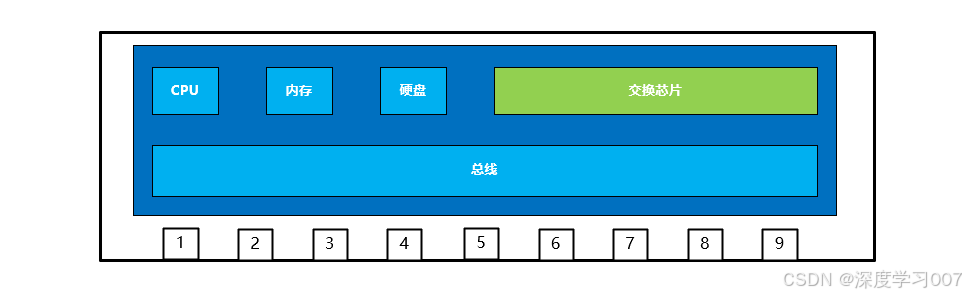

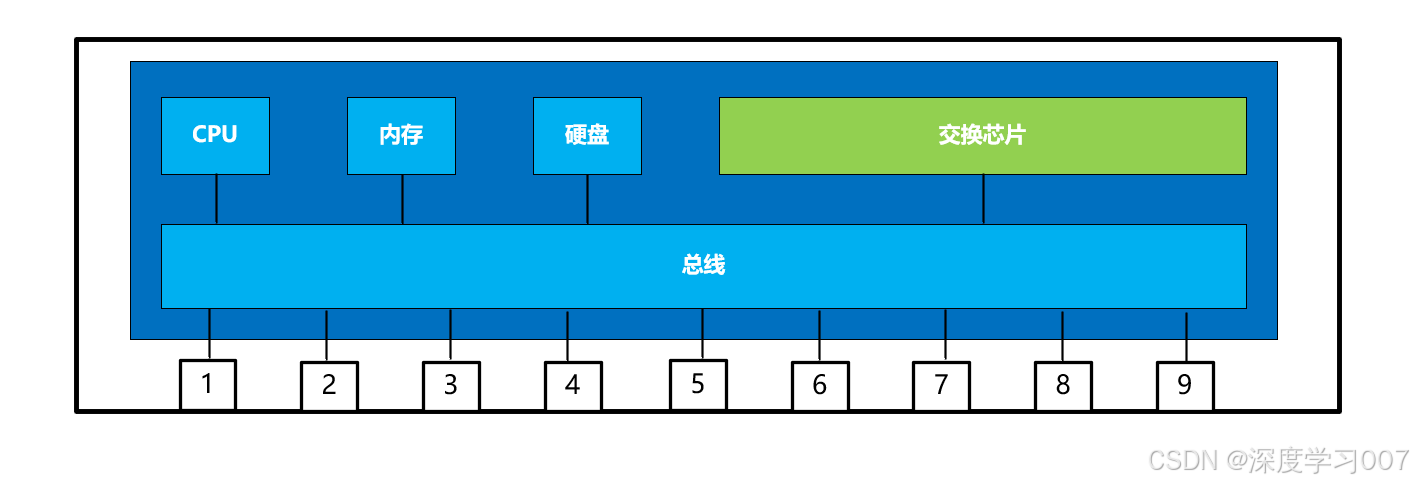

交换机图示解：

总线用来连接所有的接口和芯片：

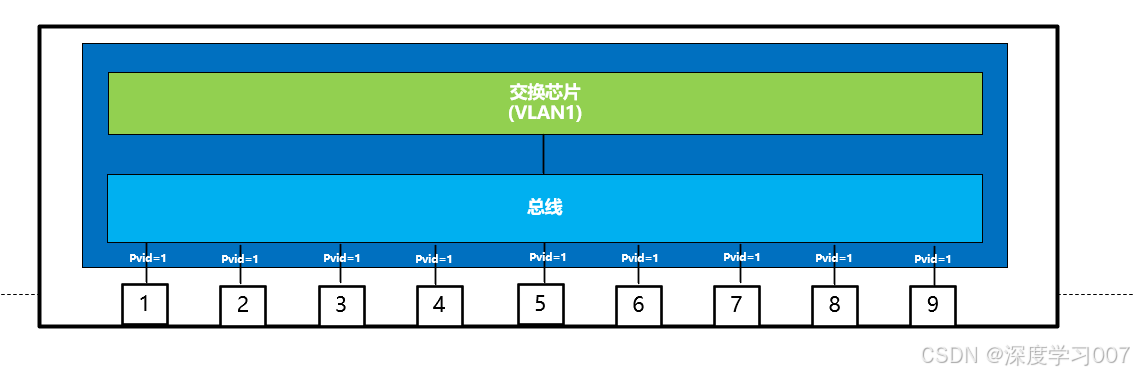

展开交换芯片，交换芯片默认维护一个VLAN1，所有接口都属于VLAN1，傻瓜交换机的概念：

同时交换机会维护一张MAC地址表，地址表的组成为（三大要素）

MAC	接口	VLAN
0000-1111-2222	G0/0	1
0000-1111-2233	G0/1	1
0000-1111-2244	G0/2	1

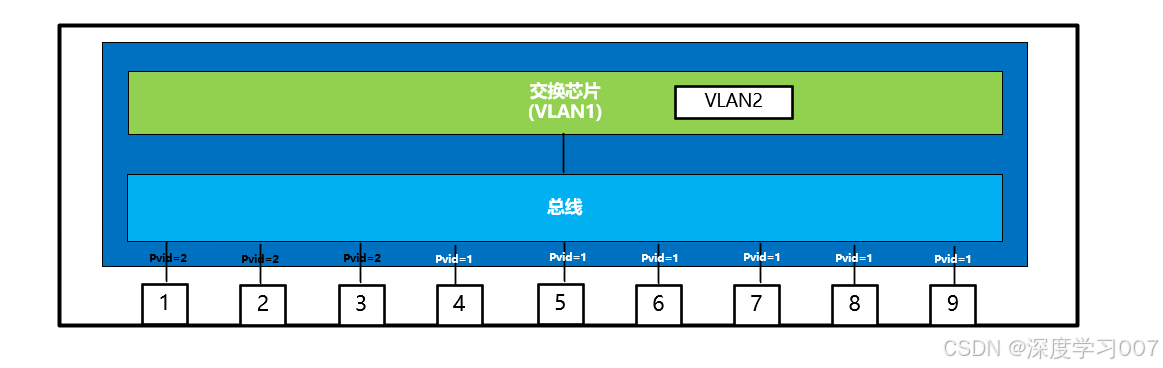

如果我们增加一个新的VLAN2，交换芯片里会维护一个VLAN2的转发能力，同时我们将1、2、3口的PVID修改为vlan2。

实验验证：

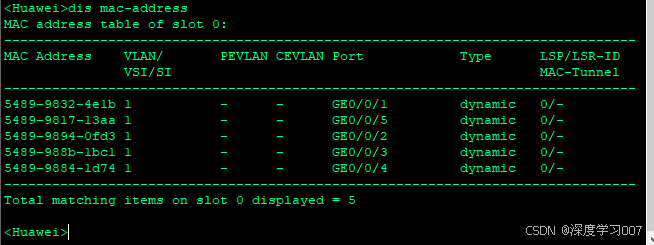

默认情况下，查看交换机的MAC地址表，所有的接口都属于VLAN1：

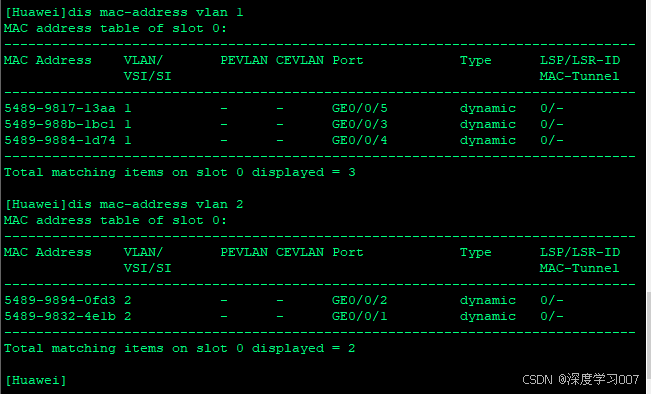

添加vlan2，并将g0/0/1和g0/0/2口都加入vlan2，再次查看mac表，1、2、3口变为vlan2，同时vlan间的访问进行了逻辑隔离，即使是相同网段，也无法进行正常访问，需要借助三层路由功能来实现。

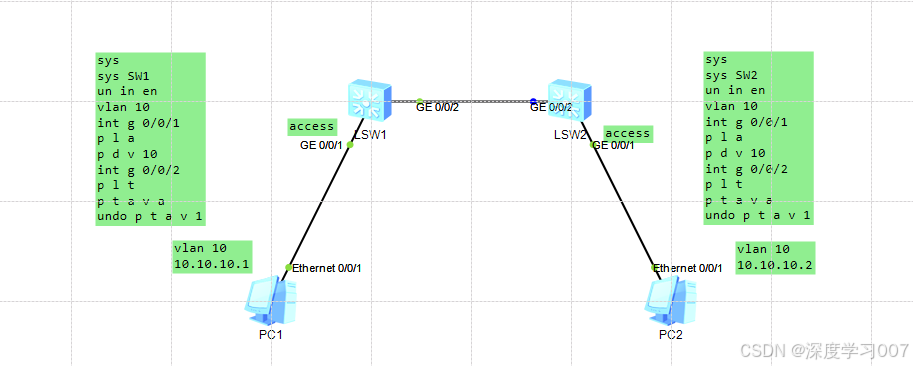

抓包实验拓扑：验证二层数据包在不同交换机之间的传递。

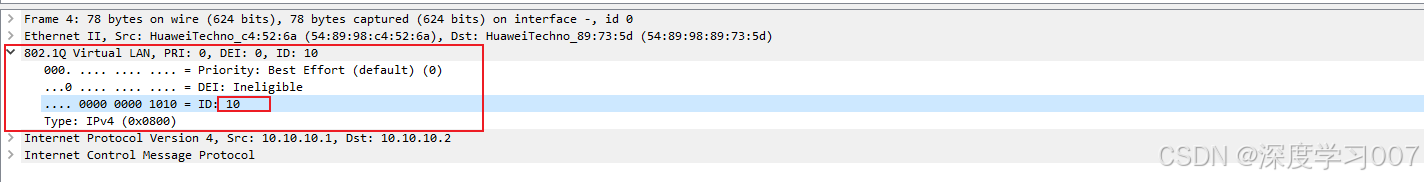

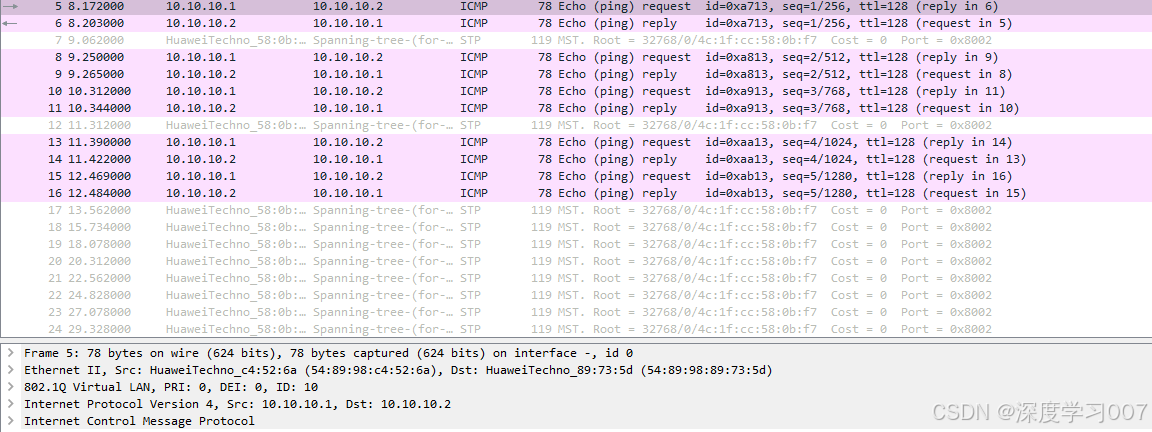

SW2的GE0/0/2接口抓包如图：
可以看到在Trunk接口上数据包在二层上进行了802.1Q的封装，打入了VLANID-10，从而使数据包可以在属于VLAN10的接口中进行转发。

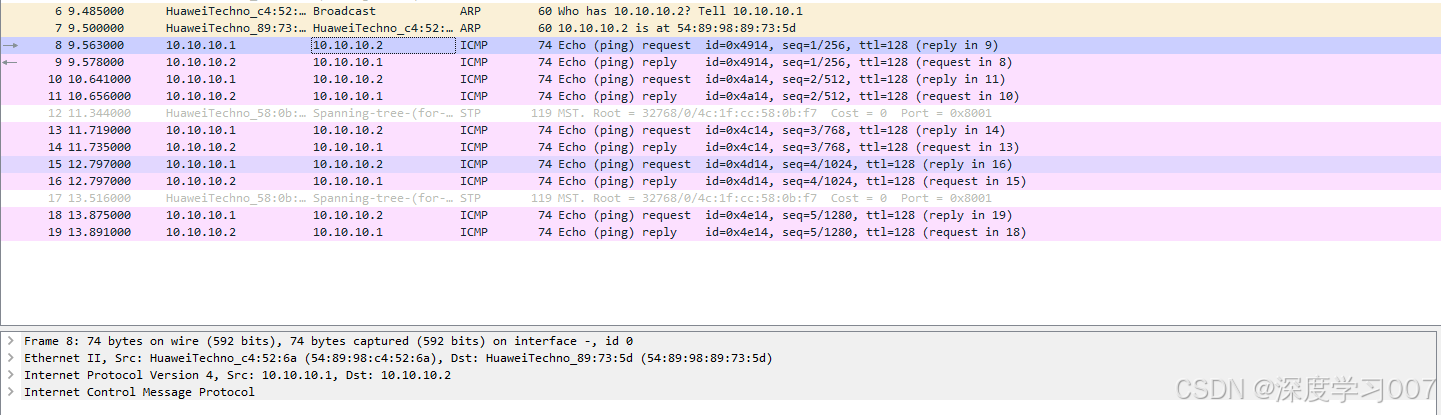

SW2的GE0/0/1接口抓包如图：
数据包在离开交换机的access口时，将vlanid做了剥离，变为纯净的数据包，发送给用户主机。
