EXIT常规流程和示例代码

提示：其理论知识请见EXIT原理

---

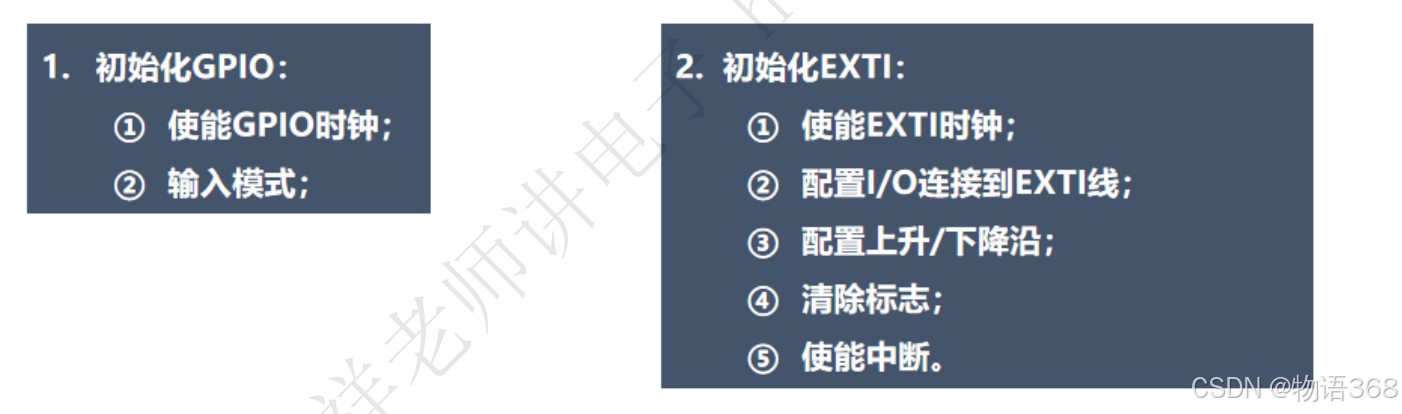

一、EXIT配置流程

检测按键上升沿来出发中断。

注意：GPIO管脚采用复用IO模式，选择GPIO的管脚。浮空输入模式。

二、示例代码

//按键的GPIO初始化
static void KeyGpioInit(void)
{
	//GPIOA 对于的PIN0初始化
	rcu_periph_clock_enable(RCU_GPIOA);
	gpio_init(GPIOA, GPIO_MODE_IPU, GPIO_OSPEED_2MHZ, GPIO_PIN_0);

	//GPIOAG 对于的PIN13和PIN14初始化
	rcu_periph_clock_enable(RCU_GPIOG);
	gpio_init(GPIOG, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_2MHZ, GPIO_PIN_13);
	gpio_init(GPIOG, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_2MHZ, GPIO_PIN_14);
}

static void KeyExtiInit(void)
{
	//################GPIOA口对于的pin13和pin14############
	/*使能EXTI时钟*/
	rcu_periph_clock_enable(RCU_AF);

	//I/O连接到EXTI线
	gpio_exti_source_select(GPIO_PORT_SOURCE_GPIOA, GPIO_PIN_SOURCE_0);
	/*exit的初始化   配置上升/下降沿*/
	exti_init(EXTI_0, EXTI_INTERRUPT, EXTI_TRIG_FALLING);//INTERRUPT中断的意思
	/*清除标志*/
	exti_interrupt_flag_clear(EXTI_0);
	/*使能中断*/
	nvic_irq_enable(EXTI0_IRQn, 1, 1);  //irqn




	//################GPIOG口对于的pin13和pin14############
	/*使能EXTI时钟  上面已经执行过一次*/
	//rcu_periph_clock_enable(RCU_AF);

	/*I/O连接到EXTI线*/
	gpio_exti_source_select(GPIO_PORT_SOURCE_GPIOG, GPIO_PIN_SOURCE_13);
	/*配置上升/下降沿*/
	exti_init(EXTI_13, EXTI_INTERRUPT, EXTI_TRIG_FALLING);
	/*清除标志*/
	exti_interrupt_flag_clear(EXTI_13);

	/*I/O连接到EXTI线*/
	gpio_exti_source_select(GPIO_PORT_SOURCE_GPIOG, GPIO_PIN_SOURCE_14);
	/*配置上升/下降沿*/
	exti_init(EXTI_14, EXTI_INTERRUPT, EXTI_TRIG_FALLING);
	/*清除标志*/
	exti_interrupt_flag_clear(EXTI_14);

	/*使能中断*/
	nvic_irq_enable(EXTI10_15_IRQn, 0, 1);
}


/**
***********************************************************
* @brief EXTI0中断服务函数，对应PA0 对于key1  优先级为1
* @param
* @return
***********************************************************
*/
void EXTI0_IRQHandler(void)
{
	if (exti_interrupt_flag_get(EXTI_0) != RESET)
	{
		ToggleLed(LED1);
		exti_interrupt_flag_clear(EXTI_0);
		while (1);
	}
}

/**
***********************************************************
* @brief EXTI10_15中断服务函数，对应PG13 PG14  key2 key3 优先级为00
* @param
* @return
***********************************************************
*/
void EXTI10_15_IRQHandler(void)
{
	if (exti_interrupt_flag_get(EXTI_13) != RESET)
	{

		DelayNms(1000);
		ToggleLed(LED2);
		exti_interrupt_flag_clear(EXTI_13);
	}

	if (exti_interrupt_flag_get(EXTI_14) != RESET)
	{
		DelayNms(1000);
		ToggleLed(LED3);
		exti_interrupt_flag_clear(EXTI_14);
	}
}

注意：
1、EXTI_14叫EXTI线，而EXTI10_15_IRQn叫EXTI10_15_中断。
2、除了nvic_irq_enable需要使用EXTI10_15_IRQn，其余均使用EXTI线。
3、EXTI线和EXTI中断函数对于关系。
4、每个EXTI线都有一个中断标志位（请求挂起寄存器”，代表我中断来了（程序可以通过读取这个寄存器的内容确定来的是哪个中断），当该EXTI线产生中断时，该中断标志位会置1。
exti_interrupt_flag_get(EXTI_14) 获取EXTI线的中断，
而EXTI_14线对于的中断函数为EXTI10_15_IRQHandler。

三、EXIT寄存器

EXTI_PD为 挂起寄存器”，当其置为1时，表示exti产生中断。

四、EXIT库函数代码

exti_init（）：初始化EXTI线x

void exti_init(exti_line_enum linex, exti_mode_enum mode,
exti_trig_type_enum trig_type)
//linex：EXTI_x
//mode：EXTI_INTERRUPT（中断模式） 和  EXTI_EVENT（中断模式）
//trig_type（触发类型）：
// EXTI_TRIG_RISING 上升沿触发  EXTI_TRIG_FALLING 下降沿触发
// EXTI_TRIG_BOTH  上升沿和下降沿均触发
/* configure EXTI_0 */
exti_init(EXTI_0, EXTI_INTERRUPT, EXTI_TRIG_BOTH);

exti_interrupt_enable（）：EXTI线x中断使能

void exti_interrupt_enable(exti_line_enum linex);
/* enable the interrupts from EXTI line 0 */
exti_interrupt_enable(EXTI_0);

exti_interrupt_disable：EXTI线x中断禁能

void exti_interrupt_disable(exti_line_enum linex);
/* disable the interrupts from EXTI line 0 */
exti_interrupt_disable(EXTI_0);

exti_flag_get（）：获取EXTI线x标志位 （获取exti_pd寄存器中对应exti线的值）

和exti_interrupt_flag_get（）作用一样

FlagStatus exti_flag_get(exti_line_enum linex)
//FlagStatus：SET或RESET
例如：
/* get EXTI line 0 flag status */
FlagStatus state = exti_flag_get(EXTI_0);

exti_flag_clear：清除EXTI线x标志位（将exti_pd寄存器中对应exti线的值置为0）

和exti_interrupt_flag_clear（）作用一样

void exti_flag_clear(exti_line_enum linex);
/* clear EXTI line 0 flag status */
exti_flag_clear(EXTI_0);

exti_interrupt_flag_get（）：获取EXTI线x中断标志位

FlagStatus exti_interrupt_flag_get(exti_line_enum linex);
例如：
/* get EXTI line 0 interrupt flag status */
FlagStatus state = exti_interrupt_flag_get(EXTI_0);

exti_interrupt_flag_clear（）：清除EXTI线x中断标志位

void exexti_flag_get（ti_interrupt_flag_clear(exti_line_enum linex);
/* clear EXTI line 0 interrupt flag status */
exti_interrupt_flag_clear(EXTI_0);
