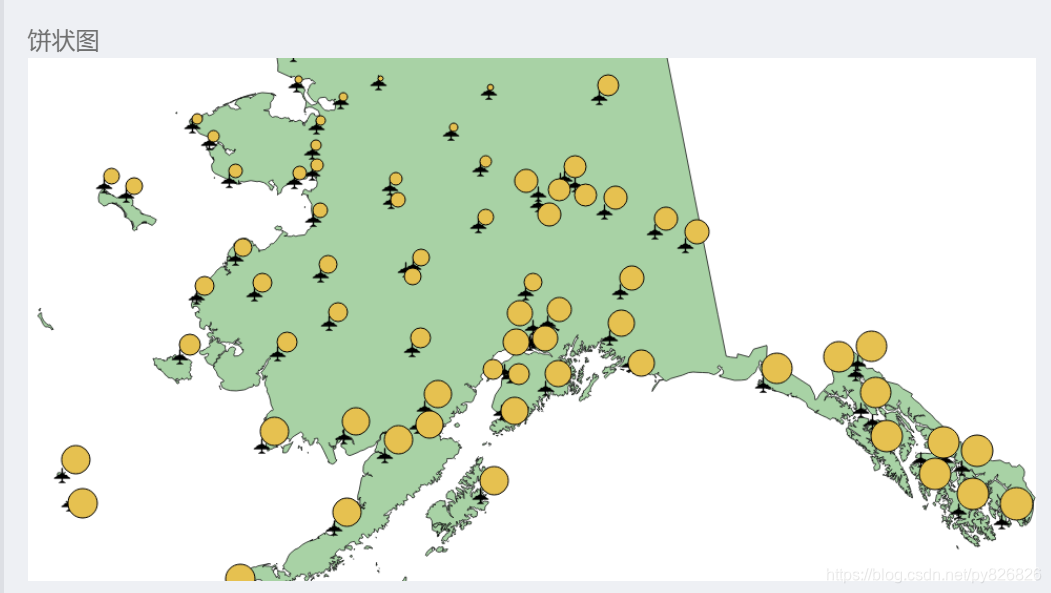

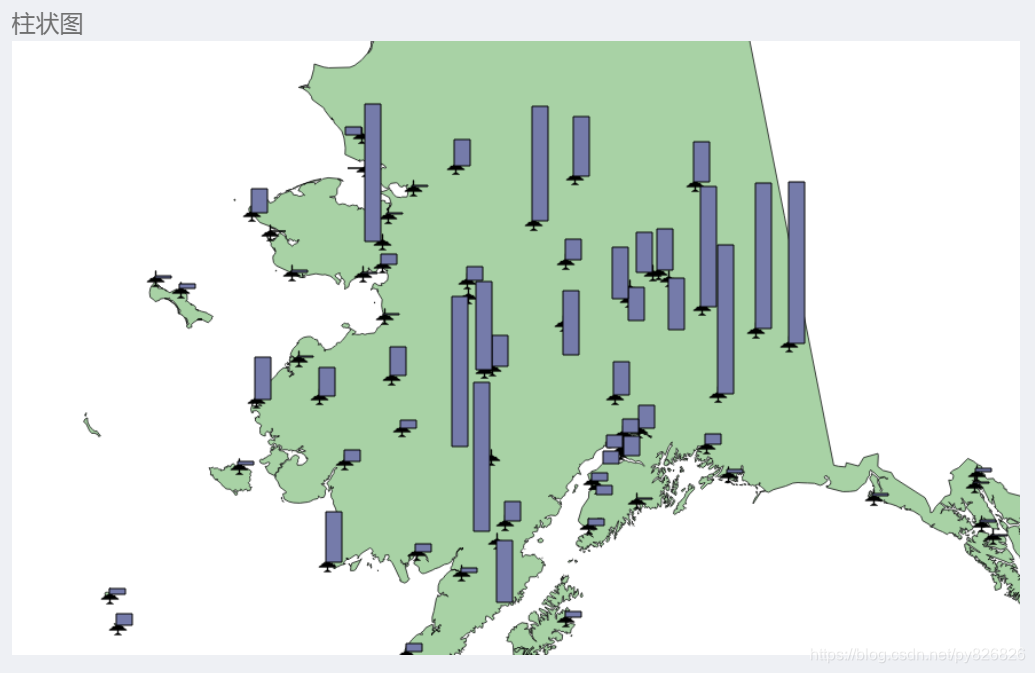

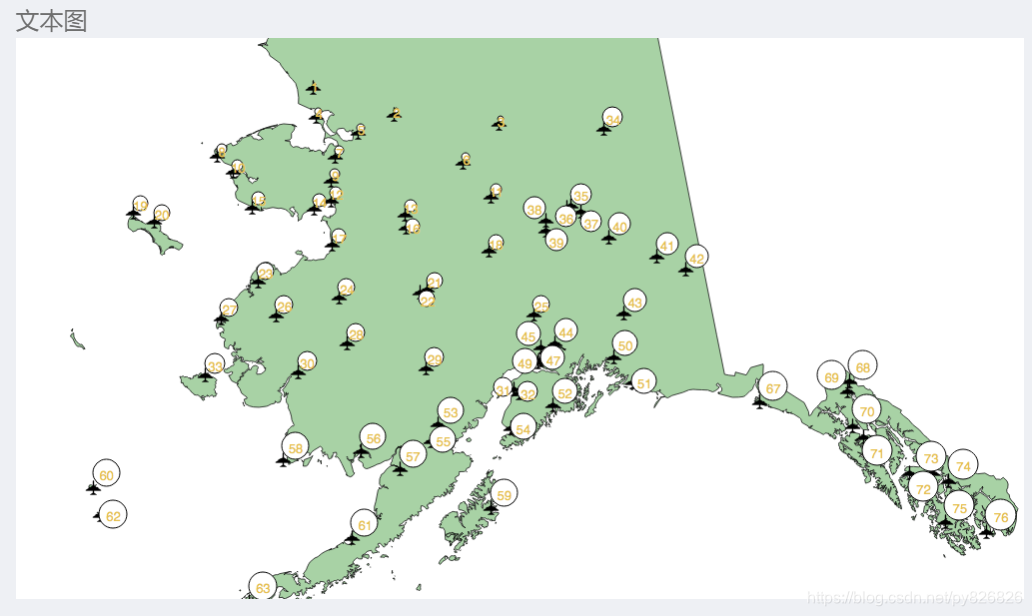

矢量图层属性的图标显示功能，能够帮助我们以图形化的方式直观地显示数据中的信息，使得数据生动起来的同时也变得美观起来。
在这里插入图片描述

QgsDiagamRenderV2

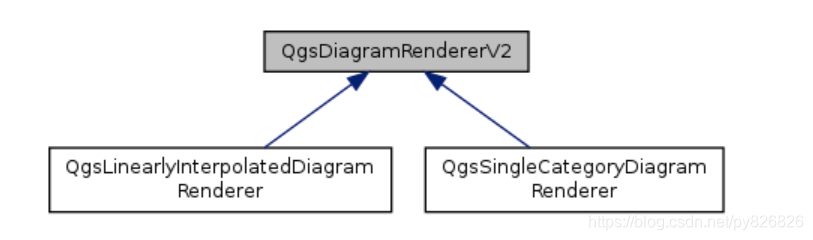

首先认识一下控制图表的渲染类，QgsDiagramRenderV2。该类在QgsVectorLayer具有引用指针，通过 QgsVectorLayer 的 setDiagramRenderer() 方法，传入一个 QgsDiagramRendererV2 的实例，当前的矢量图层就会以设置的方法来渲染显示图表。但是 QgsDiagramRendererV2 是一个抽象类，并不能直接实现它的实例，而应该进一步选择实现它的子类。
在这里插入图片描述
其中 QgsLinearlyInterpolatedDiagramRenderer 和 QgsSingleCategoryDiagramRenderer 是具体的渲染方法类，具体算法的不同请参阅API文档。
有了渲染类到底是以饼状图还是以文本或柱状图来显示，还需要通过渲染类的setDiagram() 方法来设置。下面就来看看具体的图表类。

Diagram类
QGis中提供的图标类包括三个：QgsPieDiagram、QgsTextDiagram和QgsHistogramDiagram。它们分别对应于饼状图、文本图和柱状图，均继承于QgsDiagram类。

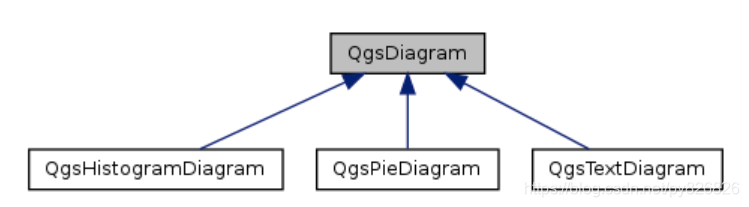

继承关系如下图所示：
在这里插入图片描述
图表类并不需要额外的参数，仅初始化就可以了。当然，它们具有一系列的参数可供配置。如果将每个类的参数都封装在类里面，不仅重复代码会增多，而且并不便于管理，况且不论是哪一种图表，它们都具有某些共通的设置参数。于是QGis把这些参数通过其他类进行统一管理。具体来说，有两个，一个是QgsDiagramSettings，用于配置针对图表的参数，另一个是 QgsDiagramLayerSettings，是更高一级的参数，将图表类作为一个图层，配置与矢量要素的显示关系。

QgsDiagramSettings
专门用于图表配置属性的类，这个类的定义是包含在 qgsdiagramrendererV2.h 这个文件中的，由于上文用到了 QgsDiagramRendererV2，想必你应该已经添加了这个头文件的 include 了。

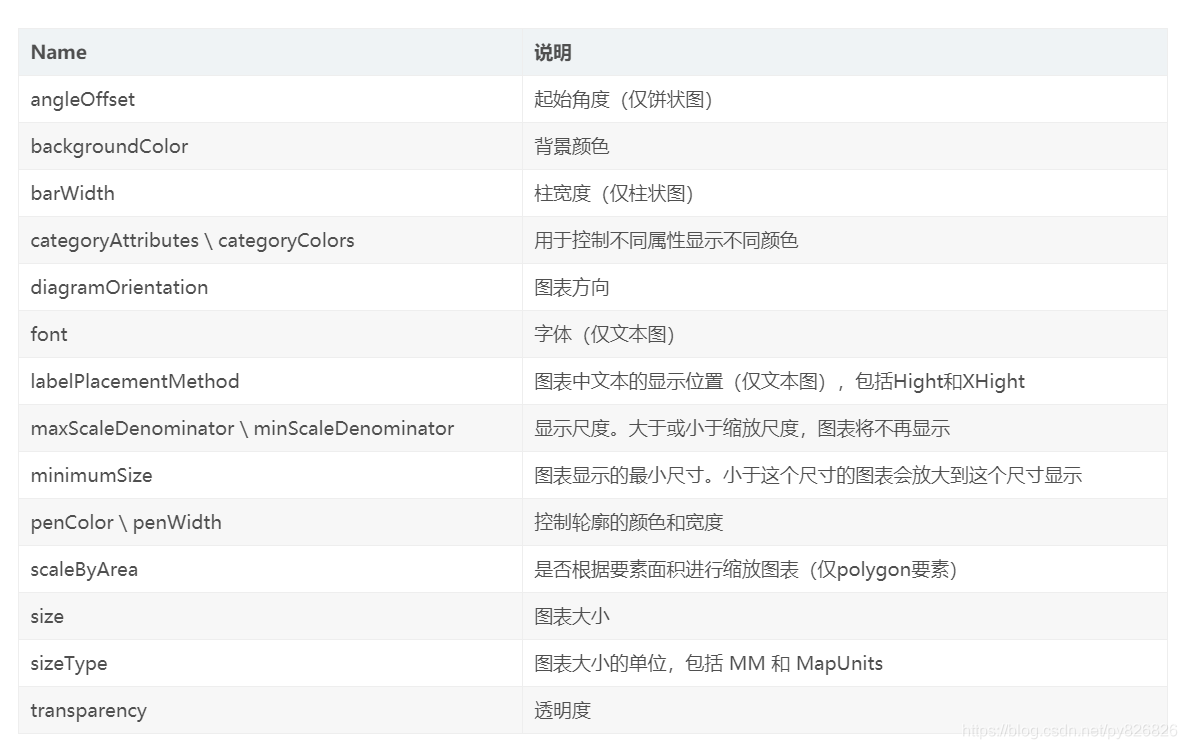

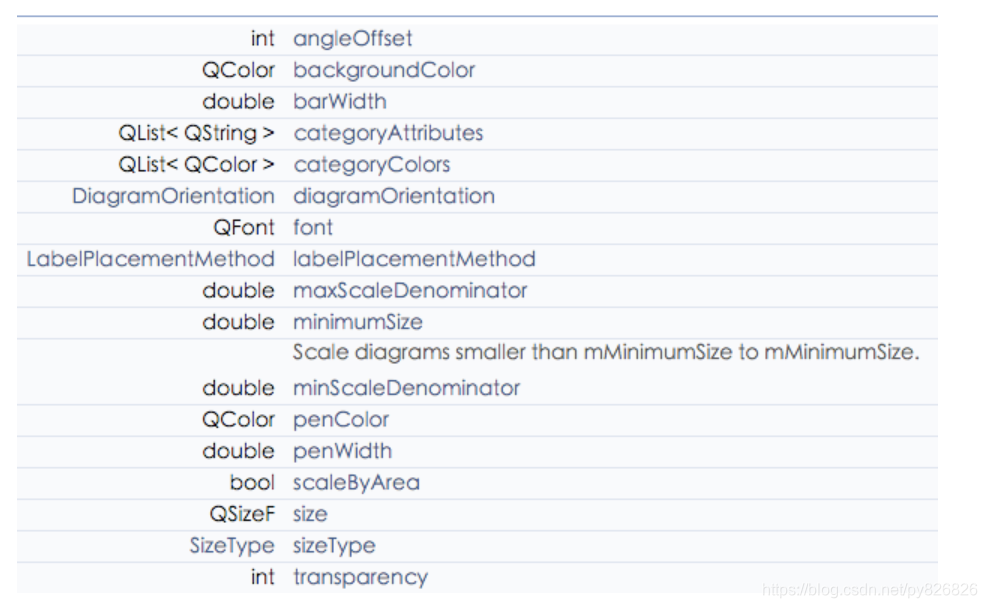

QgsDiagramSettings 类包含的图表属性包括字体、大小、颜色等等，下图来源于 API 文档，可以比较详细的看到可配置的属性：
在这里插入图片描述

在这里插入图片描述

QgsDiagramLayerSettings

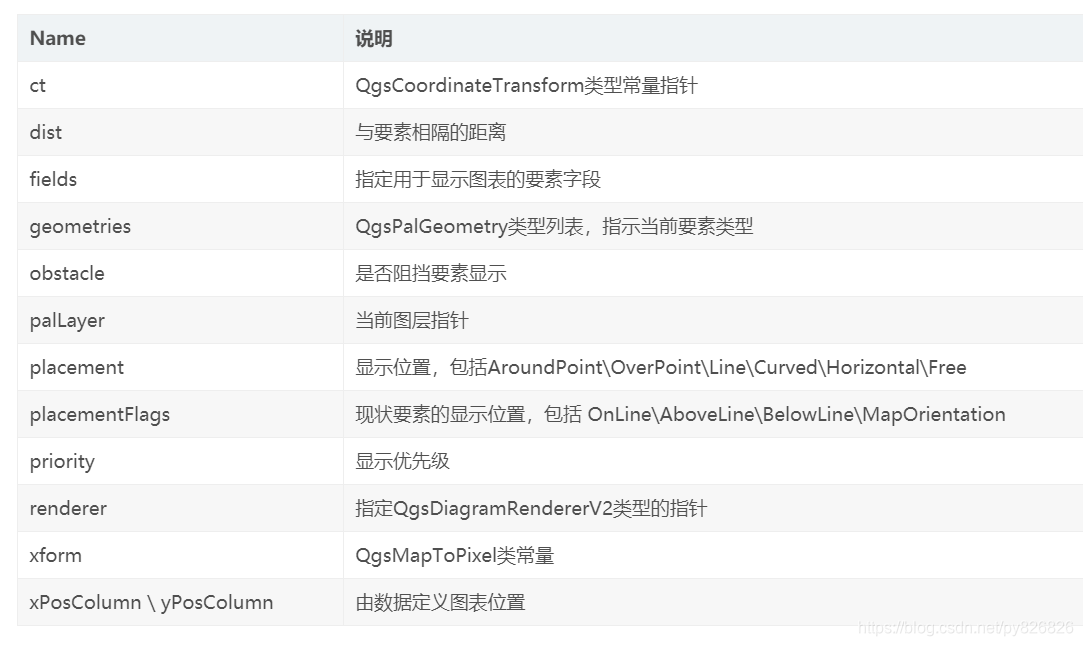

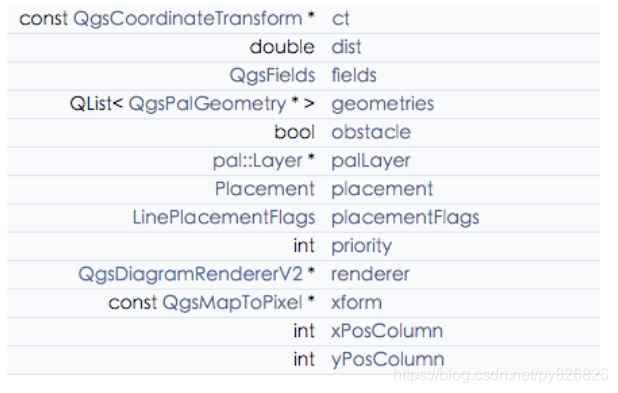

这个类控制图标作为一个图层，具有的显示方式，包括要素的显示长度，显示相对对于要素的方式等。同样，从API文档中查看它具有的属性。
在这里插入图片描述

调用方式

首先，要有一个QgsVectorLayer，指向当前的矢量图层。

//这句话是获取当前图层，修改成你自己获取当前图层的方式
QgsVectorLayer * layer = qobject_cast<QgsVectorLayer*>(activeLayer());

然后需要一个具体的Diagram
这里以柱状图为例：

QgsDiagram * diagram = new QgsHistogramDiagram();

接着定义QgsDiagramSettings类，并设置它的参数

QgsDiagramSettings ds;
ds.transparency = 0;  //设置透明度
....
....

同样，定义 QgsDiagramLayerSettings类，并设置参数

QgsDiagramLayerSettings dls;
dls.dist = 0;  //与要素相隔的距离
dls.priority = 5; //设置优先级
....

还需要选择渲染类，并设置一些它的属性，这里以 QgsLinearlyInterpolatedDiagramRenderer 类为例。

QgsLinearlyInterpolatedDiagramRenderer*  dr = new QgsLinearlyInterpolatedDiagramRenderer();
dr->setLowerValue(0.0);

最后层层调用，并刷新一下显示。

dr->setDiagram(diagram);
dr->setDiagramSettings(ds);
layer->setDiagramRenderer( dr );
layer->setDiagramLayerSettings( dls );
layer->triggerRepaint();
mapCanvas->refresh();

示例代码，仅供大家参考。

void qgis_dev_layerPropDialog::setDiagramProperty()
{
    // 这一句是获取当前图层，修改成你自己获取当前图层的方式
    QgsVectorLayer* layer = qobject_cast<QgsVectorLayer*>( activeLayer() );

    QgsDiagram* diagram = 0;
    QString diagramType = "Hist"; // 这一句修改成获取图表类型的代码
    bool scaleAttributeValueOk = false;

    QgsVectorDataProvider* provider = layer->dataProvider();
    double maxVal = 0;
    int fld = 2;
    if ( fld != -1 )
    {
        bool ok = false;
        double val = provider->maximumValue( fld ).toDouble( &ok ); // 获取该字段的最大值
        if ( ok )
        {
            maxVal = val;
        }
    }
    bool mValueLineEdit = false;

    if ( diagramType == "Text" )
    {
        //diagram = new QgsTextDiagram();
    }
    else if ( diagramType == "Pie" )
    {
        //diagram = new QgsPieDiagram();
    }
    else // if ( diagramType == DIAGRAM_NAME_HISTOGRAM )
    {
        diagram = new QgsHistogramDiagram();
    }

    #pragma region 设置diagram属性

    QgsDiagramSettings ds; // diagram的设置项
    //ds.font = mDiagramFont; // 设置字体
    ds.transparency = 0; // 设置透明度

    QList<QColor> categoryColors; // 颜色
    QList<QString> categoryAttributes; // 属性

    QColor color = QColor( 255, 0, 0 );
    color.setAlpha( 255 - ds.transparency );
    categoryColors.append( color );
    categoryAttributes.append( "ELEV" );

    ds.categoryColors = categoryColors;
    ds.categoryAttributes = categoryAttributes;
    ds.size = QSizeF( 1, 1 );
    ds.sizeType = static_cast<QgsDiagramSettings::SizeType>( 0 );
    ds.labelPlacementMethod = static_cast<QgsDiagramSettings::LabelPlacementMethod>( 1 );
    ds.scaleByArea = true;


    ds.minimumSize = 0;

    ds.backgroundColor = QColor( 0, 0, 0 ); // 背景色
    ds.penColor = QColor( 0, 0, 0 ); // 轮廓颜色
    ds.penWidth = 1; // 轮廓宽度

    ds.minScaleDenominator = -1;
    ds.maxScaleDenominator = -1;

    // Diagram 方向 (histogram)
    ds.angleOffset = 1440;
    ds.diagramOrientation = static_cast<QgsDiagramSettings::DiagramOrientation>( 0 );

    ds.barWidth = 5; // 宽度
    #pragma endregion 设置diagram属性

    QgsLinearlyInterpolatedDiagramRenderer* dr = new QgsLinearlyInterpolatedDiagramRenderer();
    dr->setLowerValue( 0.0 );
    dr->setLowerSize( QSizeF( 0.0, 0.0 ) );
    dr->setUpperValue( 2 );
    dr->setUpperSize( QSizeF( 2, 2 ) );

    bool isExpression = true;
    dr->setClassificationAttributeIsExpression( isExpression );

    dr->setClassificationAttributeExpression( "" );

    dr->setDiagram( diagram );
    dr->setDiagramSettings( ds );
    layer->setDiagramRenderer( dr );

    QgsDiagramLayerSettings dls;
    dls.dist = 0;
    dls.priority = 5;

    dls.xPosColumn = -1;
    dls.yPosColumn = -1;
    dls.placement = static_cast<QgsDiagramLayerSettings::Placement>( 0 );

    dls.placementFlags = 0;
    layer->setDiagramLayerSettings( dls );

    layer->setTitle( "" );

    QgsVectorSimplifyMethod simplifyMethod = m_layer->simplifyMethod();
    simplifyMethod.setSimplifyHints( QgsVectorSimplifyMethod::NoSimplification );
    simplifyMethod.setThreshold( 1 );
    simplifyMethod.setForceLocalOptimization( true );
    simplifyMethod.setMaximumScale( 1 );
    layer->setSimplifyMethod( simplifyMethod );

    layer->triggerRepaint();
    m_mapCanvas->refresh(); // 改成你自己的 map canvas
}
