超外差接收机原理图讲解（四）--音频部分

音频(AF)部分

音频部分包括以下功能块：

• 静噪电路
• 噪声抑制器
• 音频控制放大器
• 音频带通滤波器
• CMOS开关
• 8Ω放大器
• 600Ω放大器

1.静噪电路

静噪电路由载波和信噪抑制电路组成。信噪抑制电路不能断开，是因为射频输入信号虽然强但是模糊不清晰;而载波抑制电路断开的话，音频通路就会替代上去。

比较AGC电压和可变参考电压可以检测载波抑制。

比较定向电压（AM解调器的载波电压）和18KHz~24KHz带通滤波器的整流输出电压可以检测信噪抑制。



2.载波和信噪抑制

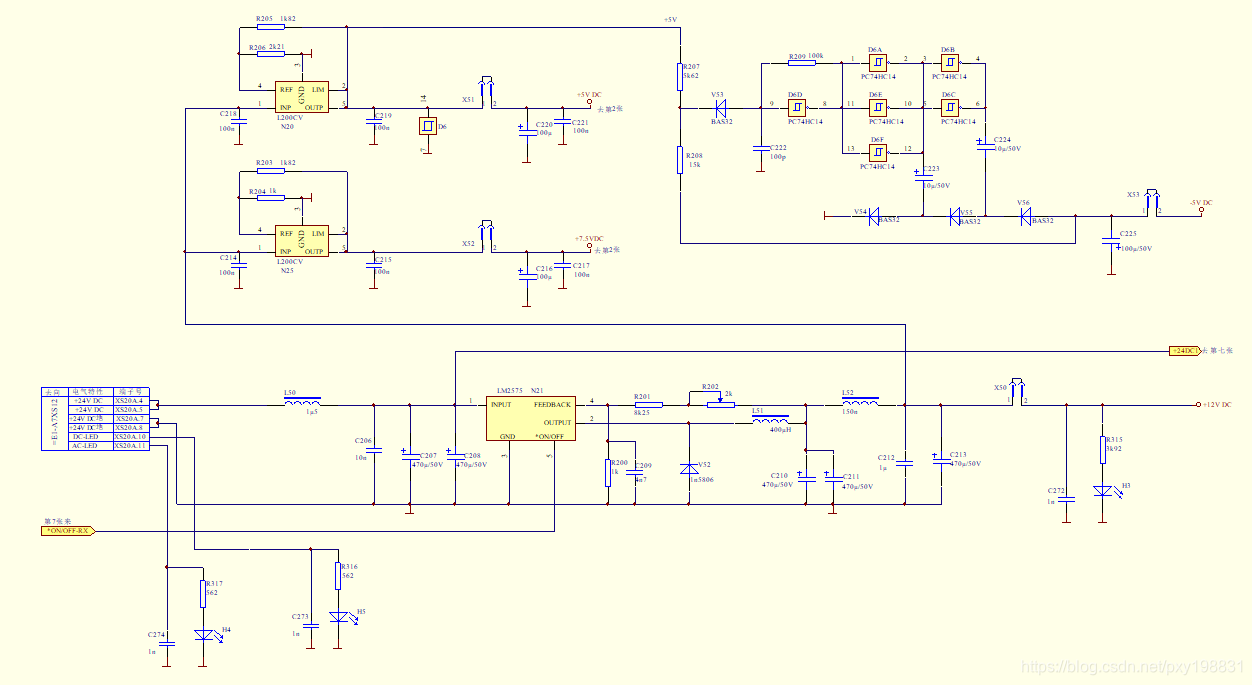

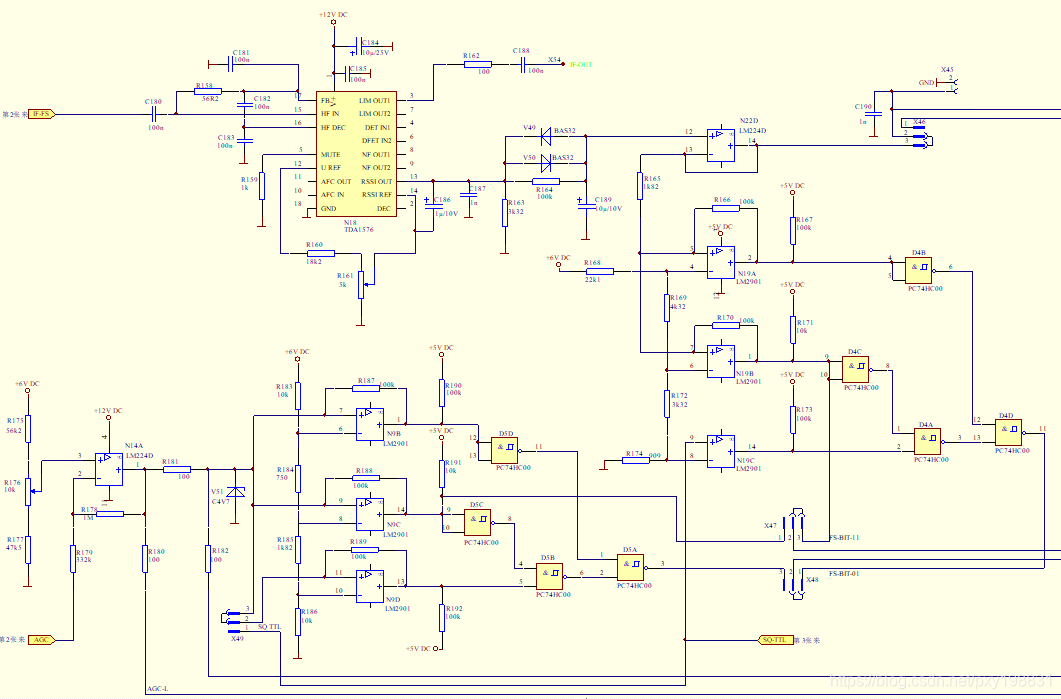

中频放大器和解调器N5的AGC输出电压由比较器N9A与一个在1.2V和6V之间变化的直流电压进行比较。如果AGC电压比直流电压低，比较器的输出端N9A.2就会吸合继电器K1，比较器输入端N11D也会接地。

经过发光二极管H
