超外差接收机原理图讲解（二）--老版合成器

老版合成器即分立元件搭成的早已被PLL所替代，关于PLL可见https://blog.youkuaiyun.com/pxy198831/article/details/88732141

不过作为学习电路图还是可以研究一下的

合成器



1.合成器简介

合成器用于产生混频器的输入频率，频率范围107.3MHz~133.3MHz。

调谐步进宽度（即频道间隔）12.5KHz或10KHz。从12.5KHz到10KHz的转换由一个内部跳线来完成（Model 04）。

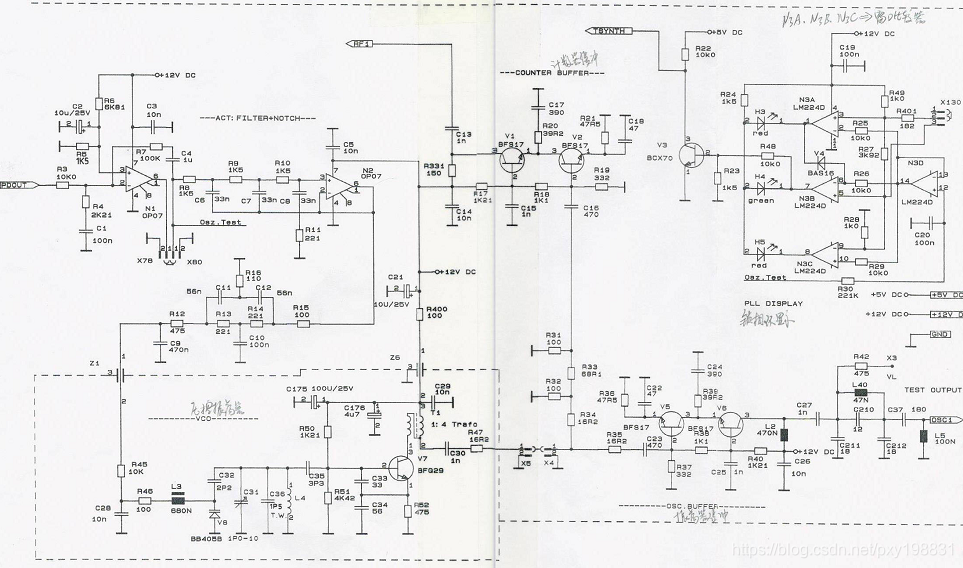

频率由压控振荡器（VCO）产生，它（VCO）的输出信号分别经过一个缓冲级送到混频器和一个可变分频器。

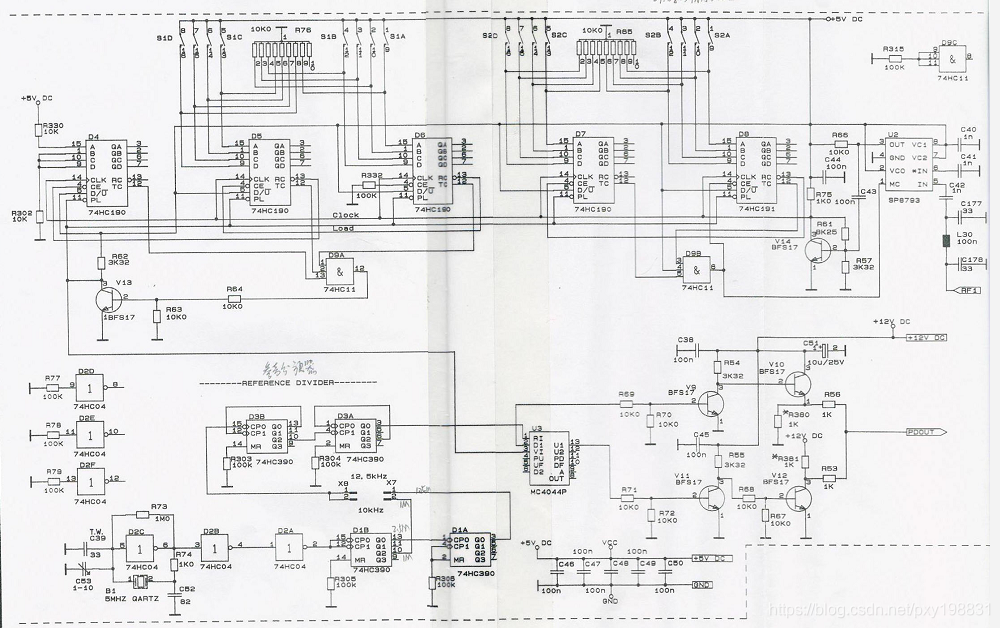

分频器由一个双模预分频器、一个除N分频器和一个除A分频器组成。

双模预分频器将VCO信号除以80或81。它的输出频率是分频器N和A的
