硬件电路设计之NUC140 最小化系统电路设计

一个ARM芯片的最小化系统除了ARM本身之外，则需要供电、复位、频率源这三个最基本的电路，

除此之外，一般要把下载口引出来，SW或者JTAG都行，

再然后根据需要外加EEPROM存储芯片用于掉电保存，

在调试第一版的时候，推荐引出1组串口可以和PC连接，方便调试时打印信息。

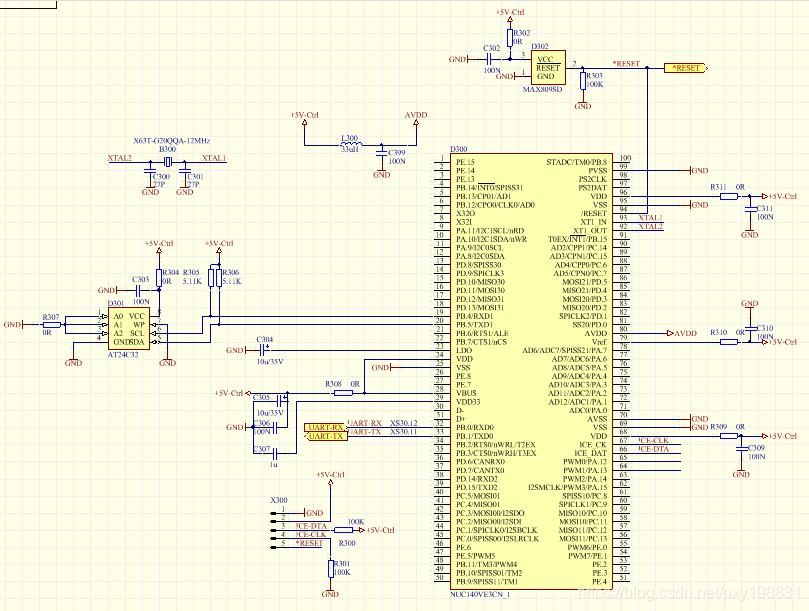

电路图如下：

晶振选用12MHz的无源石英晶振，复位芯片选用MAX809SD，不推荐使用RC复位。

存储芯片选用AT24C32。

数模供电采用LC滤波，有条件也可以用两路独立的电源。

模拟电源主要是给ARM芯片自带的AD作参考使用。

原理图是实际产品的图，已稳定运行多年。
