配置iBGP全互联时且邻居大于等于两个时，使用对等体模板，可以提高配置效率、降低配置出错率又便于相对简单管理等因素。

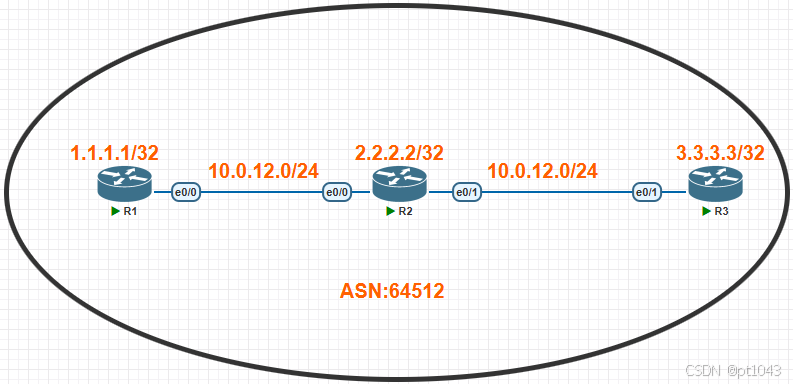

基本的分解实验拓扑如下：

由于只做模板演示，所以配置基本的可达性连通和邻居（对等体）建立。

R1基本配置如下：

hostname R1
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
 ip ospf 1 area 0
!
interface Ethernet0/0
 ip address 10.0.12.1 255.255.255.0
 ip ospf 1 area 0
 no shutdown
!
router ospf 1
!
router bgp 64512
 bgp log-neighbor-changes
 neighbor IBGP peer-group
 neighbor IBGP remote-as 64512
 neighbor IBGP update-source Loopback0
 neighbor 2.2.2.2 peer-group IBGP
 neighbor 3.3.3.3 peer-group IBGP
!

R2基本配置如下：

hostname R2
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
 ip ospf 1 area 0
!
interface Ethernet0/0
 ip address 10.0.12.2 255.255.255.0
 ip ospf 1 area 0
 no shutdown
!
interface Ethernet0/1
 ip address 10.0.23.2 255.255.255.0
 ip ospf 1 area 0
 no shutdown
!
router ospf 1
!
router bgp 64512
 bgp log-neighbor-changes
 neighbor IBGP peer-group
 neighbor IBGP remote-as 64512
 neighbor IBGP update-source Loopback0
 neighbor 1.1.1.1 peer-group IBGP
 neighbor 3.3.3.3 peer-group IBGP
!

R3基本配置如下：

hostname R3
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
 ip ospf 1 area 0
!
interface Ethernet0/1
 ip address 10.0.23.3 255.255.255.0
 ip ospf 1 area 0
 duplex auto
!
router ospf 1
!
router bgp 64512
 bgp log-neighbor-changes
 neighbor IBGP peer-group
 neighbor IBGP remote-as 64512
 neighbor IBGP update-source Loopback0
 neighbor 1.1.1.1 peer-group IBGP
 neighbor 2.2.2.2 peer-group IBGP
!

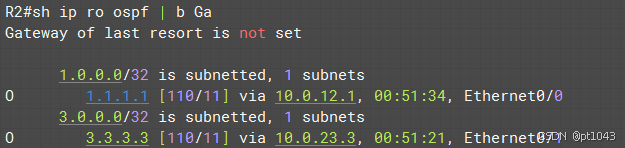

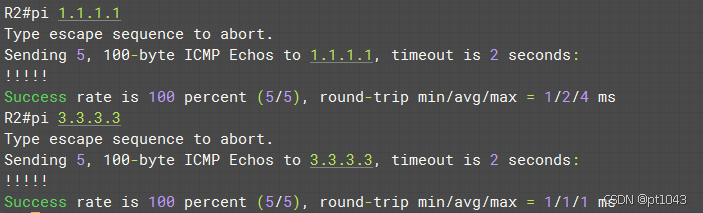

层可达来自于OSPF的路由表建立：

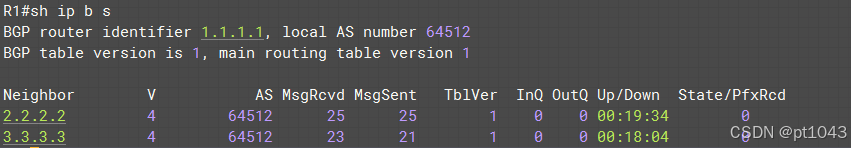

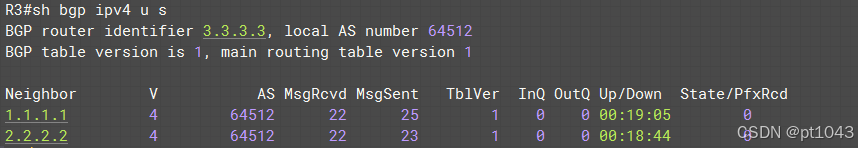

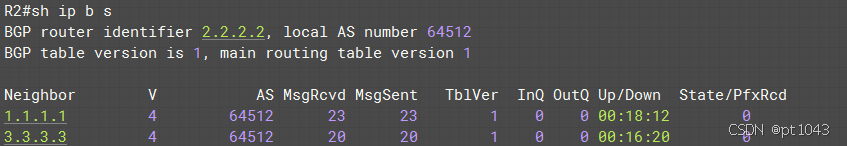

基于模板的iBGP对等体建立全互联：

模板配置只需要每个对等体的自定义模板做细节配置，然后把邻居加入对等体模板即可。这仅仅是有两个邻居配置，如果再两个邻居而不是用模板的配置将是成倍数增长……当然，如果邻居过多则会设计使用路由反射器（Route-Reflector）或BGP联邦（Confederation）。如果只要大于等于2个以上的邻居建立全互联的情况，则使用对等体模板是不二选择。

//PS：演示以EVE-ng或PNETLab模拟器为主，使用IOS 15.7版本。如果懒得配置路由器，复制命令集即可，当接口无法UP时，先进入接口shutdown后再no shutdown方可开启接口。
