在嵌入式系统开发中，软件架构的可视化和文档化往往被忽视，导致项目维护困难、团队协作混乱。Simon Brown创建的C4模型（Context, Containers, Components, Code）以分层递进的方式清晰地展现软件架构，特别适合资源受限且复杂度不断增长的嵌入式系统。

核心理念与架构哲学

什么是C4模型

C4模型是一种用于软件架构可视化的分层图形化技术，基于UML和4+1架构视图模型开发。它通过四个抽象层次从不同角度描述软件系统：

C4模型的四个层次：

Context（上下文）：系统与外部世界的关系
Containers（容器）：系统的主要技术构建块
Components（组件）：容器内部的逻辑分组
Code（代码）：具体的实现细节

C4模型的设计哲学

渐进式细化原则

C4模型采用"缩放"的概念，从宏观的系统上下文逐步深入到微观的代码实现，每一层都为特定的受众提供适当的细节级别。

简洁性优先

相比复杂的UML图，C4模型使用简单的盒子、线条和标签，降低了理解门槛，提高了沟通效率。

多维度视角

不同的利益相关者可以根据需要选择合适的抽象层次，技术人员可以深入到组件级别，而管理人员可能只需要了解系统上下文。

C4模型四层架构

系统上下文图（System Context）

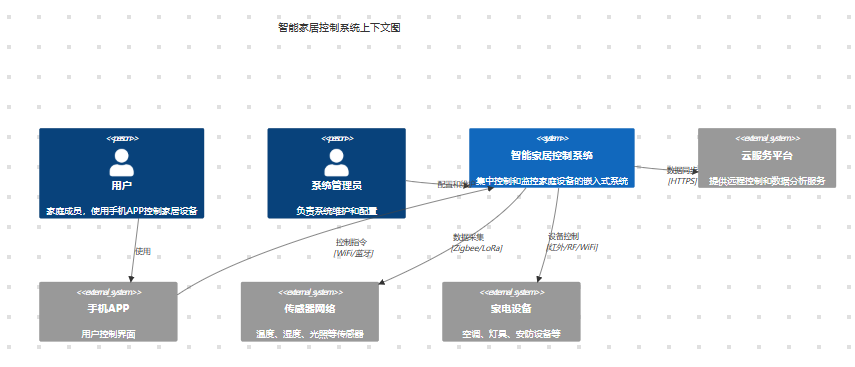

系统上下文图展示了目标系统与其用户、外部系统的关系，为所有利益相关者提供了系统的"大图景"。
在这里插入图片描述

在嵌入式系统中的关键要素：

物理交互边界：明确系统与物理世界的接口
通信协议标识：标注各种通信协议（SPI、I2C、UART等）
功耗考虑：识别高功耗和低功耗的交互路径
安全边界：标识安全敏感的数据流

容器图（Container Diagram）

容器图展示了系统的高级技术选择和主要结构块之间的关系。在嵌入式系统中，容器通常对应不同的处理单元、软件模块或硬件组件。
在这里插入图片描述

嵌入式系统容器设计要点：

处理单元分离：根据功能和性能要求分离不同的处理单元
通信接口明确：详细标注硬件接口类型和协议
功耗优化：将低功耗功能集中到专门的容器中
实时性保障：确保实时任务有专门的处理容器

组件图（Component Diagram）

组件图深入到容器内部，展示主要的软件组件及其职责。这一层对于开发团队理解系统内部结构至关重要。
在这里插入图片描述

嵌入式组件设计原则：

层次化架构：遵循分层架构原则，避免跨层直接调用
模块化设计：每个组件职责单一，接口清晰
实时性考虑：区分实时和非实时组件
资源隔离：关键组件的资源使用要有明确边界

代码图（Code Diagram）

代码图展示具体的类、接口和它们之间的关系。在嵌入式系统中，这一层通常使用UML类图或函数调用图。

C4建模工具链与实践流程

建模实践流程

项目启动阶段

关键活动：

需求分析：明确系统功能和非功能需求
边界定义：确定系统的职责范围
相关者识别：识别所有与系统交互的人员和外部系统
上下文建模：创建Level 1系统上下文图

系统设计阶段

设计要点：

技术栈选择：根据嵌入式系统约束选择合适技术
容器划分：按照功能、性能、部署要求划分容器
接口设计：明确容器间的通信协议和数据格式

实现阶段建模

在实现阶段，C4模型主要用于：

代码结构指导：Level 4代码图指导具体实现
重构决策支持：通过架构图分析重构影响
新功能集成：评估新功能对现有架构的影响

版本管理与演进策略

架构版本化

# 建议的目录结构
docs/
├── architecture/
│   ├── c4-model/
│   │   ├── level1-context/
│   │   │   ├── system-context-v1.0.md
│   │   │   └── system-context-v1.1.md
│   │   ├── level2-containers/
│   │   │   ├── container-overview-v1.0.md
│   │   │   └── ems-container-v1.0.md
│   │   ├── level3-components/
│   │   │   ├── engine-control-components-v1.0.md
│   │   │   └── safety-components-v1.0.md
│   │   └── level4-code/
│   │       ├── device-manager-classes.md
│   │       └── protocol-stack-interfaces.md
│   ├── decisions/
│   │   ├── adr-001-architecture-style.md
│   │   ├── adr-002-communication-protocol.md
│   │   └── adr-003-safety-design.md
│   └── principles/
│       ├── design-principles.md
│       └── coding-standards.md
