一、前言
到做工作记录的时候,本节主要的工作有先保存pal调色板数据位位图,再对位图的数据结构进行分析,再通过源码对数据进行提取,最后通过程序运行进行演示结果。因为Win7和Win10系统保存后的位图存在差异,在编写程序时通过修改宏定义可以解决,同时宽、高也是宏定义配置的。
开发需求:需要添加一种256等级的伪彩条,而且底层FPGA的接口为YVU数据接口,而市场部只给我提供了一个.pal的文件,什么是pal文件,可能相关资料比较少,度娘搜索关键字[pal+空格+调色板]可以看到一部分信息,具体怎样的数据格式没有去深究。任务的输入文件如下图,最终输出为RGB/YVU分量数据的文本数据。

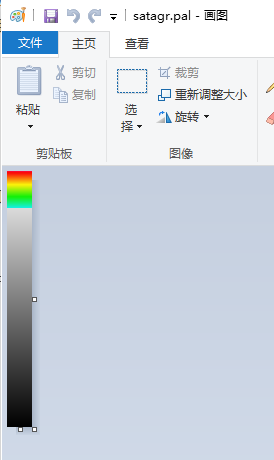

用X86 PC的画图软件打开该文件如下,可以看到是一些颜色渐变的过程,目的就是要把每个颜色等级的数据提取出来。

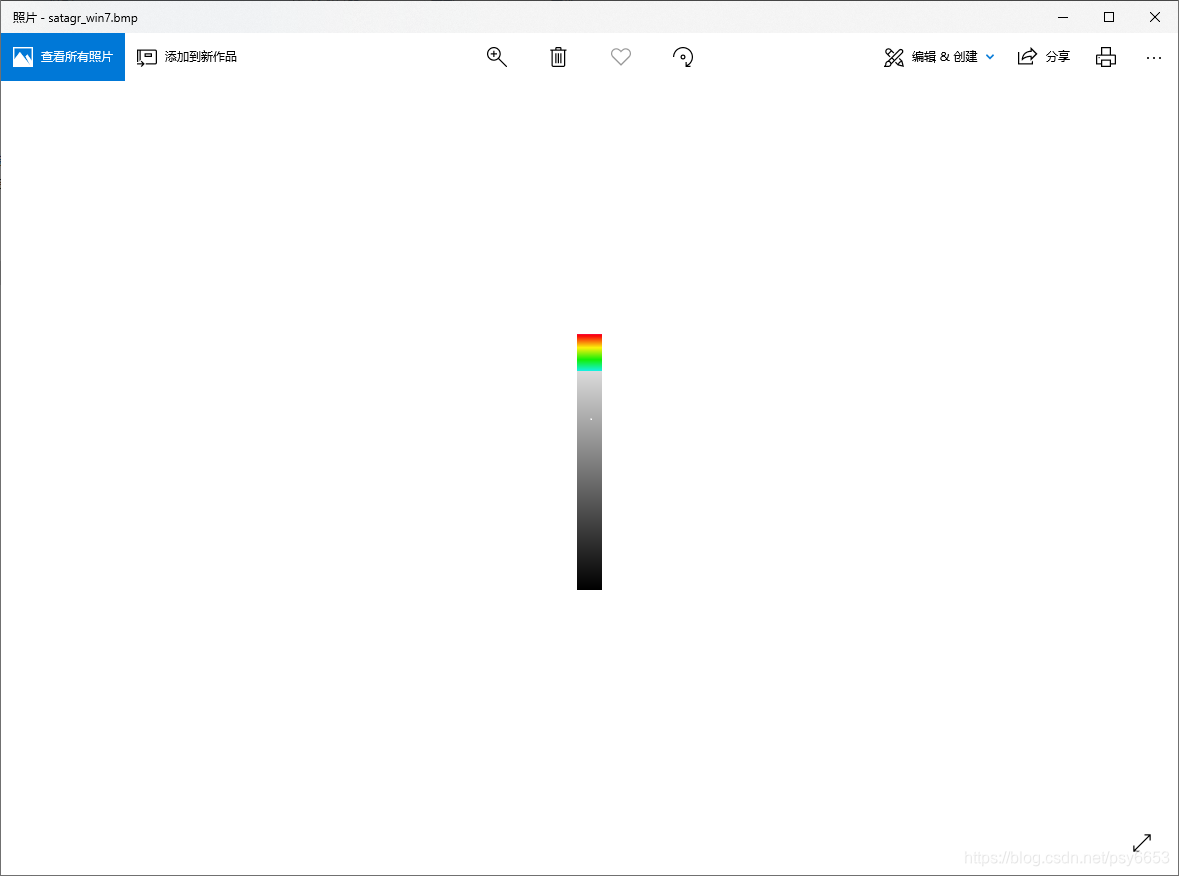

笔者的思路是把pal文件用X86 PC(Win7和Win10)的画图软件分别保存了24bit BMP格式的位图(其他位的位图没研究过),Win7系统保存完之后如下(Win10同样):

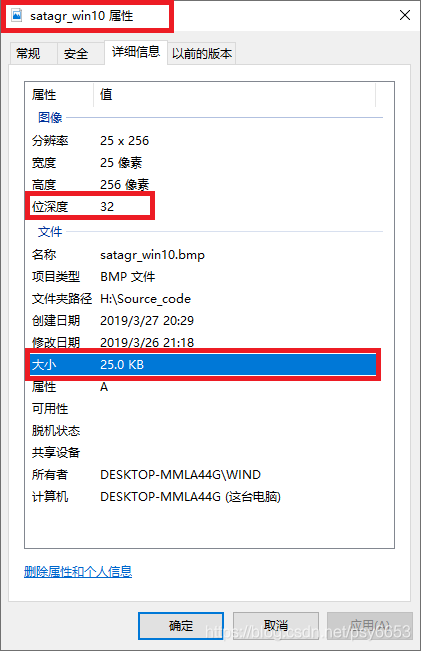

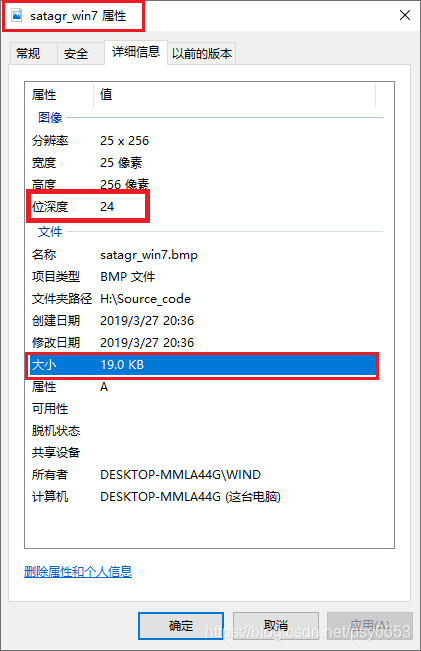

查看这张位图的属性,可以看到一共256个颜色等级,每个等级的颜色宽度为25。satagr_win7为Win7系统保存出来的图片(19K,颜色深度24位)。笔者在Win10系统上也用画图软件也存了一张24Bit的位图,有趣的是与Win7系统转换的位图不一样,satagr_win10为Win10系统用画图软件保存出来的位图(25K,和原始的pal文件一样大,颜色深度32位)。猜想是买个不同操作系统的画图软件编码bmp的实现不一样吧。
用UltrEdit打开该位图,前面54个字节是BMP的标准,可以发现数据是倒着放的(第一行的颜色数据在文件最后,最后一行的数据在文件的开始),如下:
