Altium Designer 13 设计备忘录7——如何让过孔/地孔覆铜全覆盖

本文介绍在PCB设计中如何解决覆铜时过孔、地孔无法全覆盖的问题,包括调整PolygonConnectStyle设置、覆铜操作步骤及高版本AD软件的高级覆铜选项。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

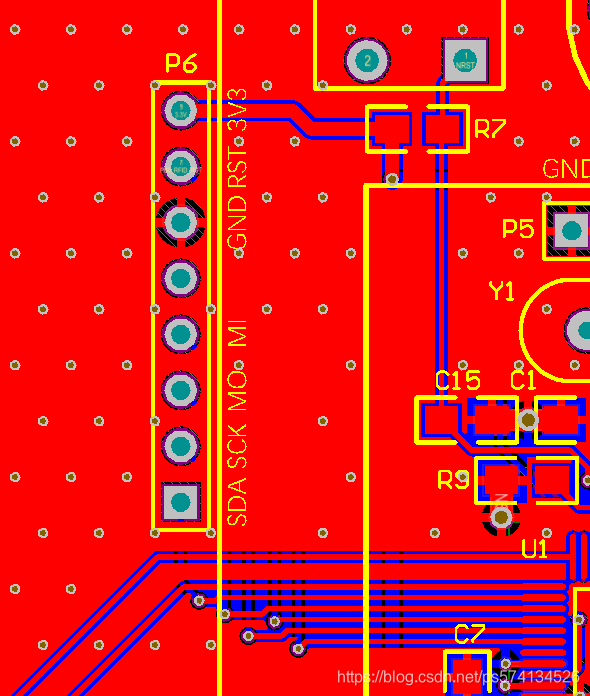

通常在PCB布线布局完成后,都会开始对整块板子进行覆铜,这时可能会出现以下过孔、地孔无法全覆盖的情况。

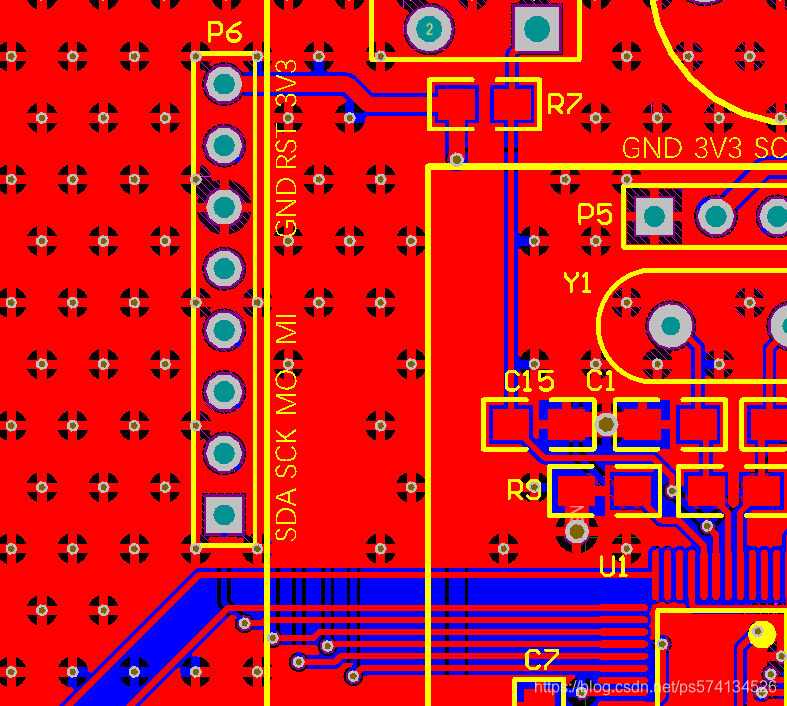

通过菜单栏上的设计(Design)→规则(R)...→找到Plane→选择Polygon Connect Style下→PolygonConnect,将关键类型改成Direct Connect,但是这样设置后,只要是GND的焊盘也会全部覆盖,如果不在意这个问题,可以按照以下进行设置。

→点击确定后重新对电路板进行覆铜(按T+G+选择Shelve 2 Polygons(s),再按T+G+选择Restore 2 Polygons(s))

如果介意GND焊盘被覆盖,则只能覆铜完毕后再添加地孔,或者是更换高版本的AD,高版本的AD在规则一项的Plane里面有一个高级选项,可以选择过孔、焊盘分别的覆盖操作。
