作用

（1）某些应用场合下不希望或不能修改内部 FLASH 的内容，这时就可以使用 RAM 调试功能，它的本质是把原来存储在内部 FLASH 的代码(CODE 及 RW-data 的内容)改为存储到SRAM 中(内部 SRAM 或外部 SDRAM 均可)，芯片复位后从 SRAM 中加载代码并运行。

（2）避免 FLASH 擦写，下载程序非常快。避免FLASH可擦除次数过多失效；

（3）把代码下载到RAM，可以解锁被锁定的FLASH芯片。

注意，存储在 RAM 上的程序掉电后会丢失，不能像 FLASH 那样保存。所以在 SRAM 中运行的代码一般只是用于调试，调试完毕后，在实际生产环境中仍然使用在内部 FLASH 中运行的代码。

步骤

芯片：STM32F103 VCT6 ，256KB FLASH，48KB SRAM

仿真器：Jlink v8

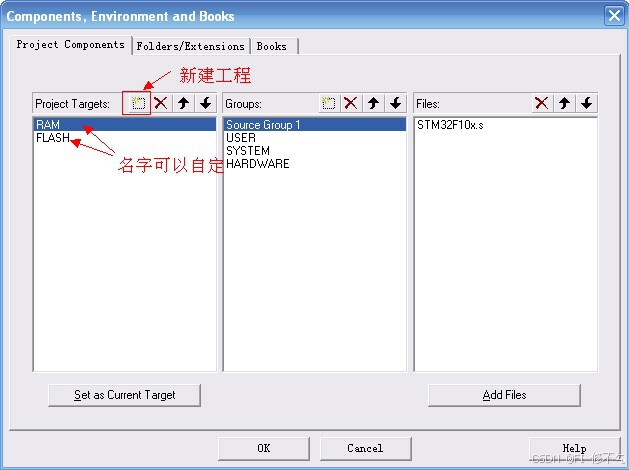

1．建立双工程

点击keil 。为了方便我们的使用，针对同一个项目和源代码，我们可以建立flash调试和SRAM调试两个工程。也可以在一个工程配置，不过需要切换，比较麻烦。

通过点击按钮，可以进行如下配置：

点击Target options魔术棒按钮可以进入SRAM工程配置界面。

2.分配内存

有两种方式。一种是配置分散加载文件，手动编辑sct文件，另一种是用MDK对话框选项。可以根据自己的需要分配内存。

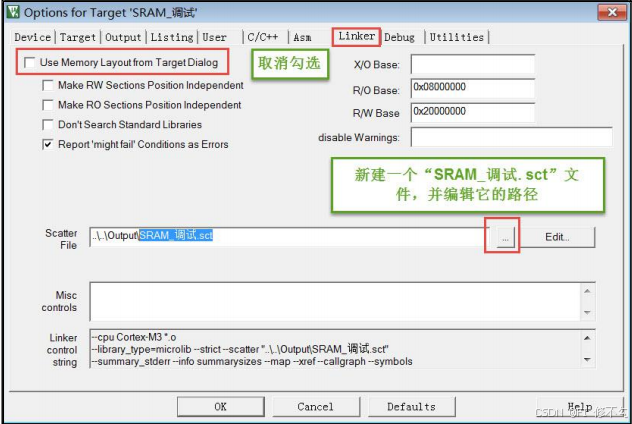

2.1 配置分散加载文件

这里把32K（0x8000）当做ROM使用，即虚拟ROM，分16k（0x4000）用做RAM内存。

sct文件内容如下：

; *************************************************************

; *** Scatter-Loading Description File generated by uVision ***

; *************************************************************

LR_IROM1 0x20000000 0x00008000 { ; load region size_region

ER_IROM1 0x20000000 0x00008000 { ; load address = execution address

*.o (RESET, +First)

*(InRoot$$Sections)

.ANY (+RO)

.ANY (+XO)

}

RW_IRAM1 0x20008000 0x00004000 { ; RW data

.ANY (+RW +ZI)

}

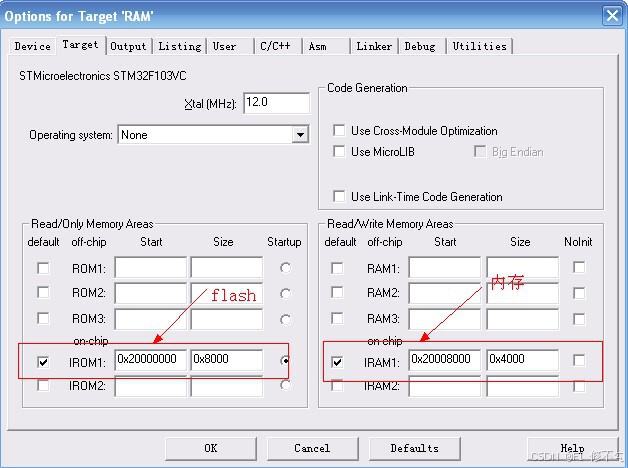

2.2 对话框设置

如果勾选了Use Memory Layout from Target Dialog，按如下分配。

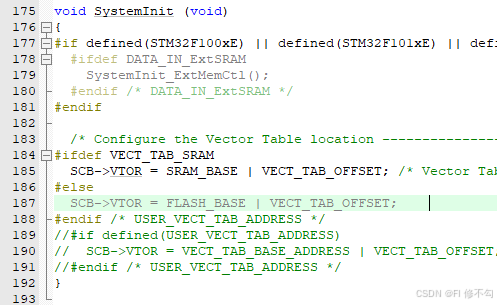

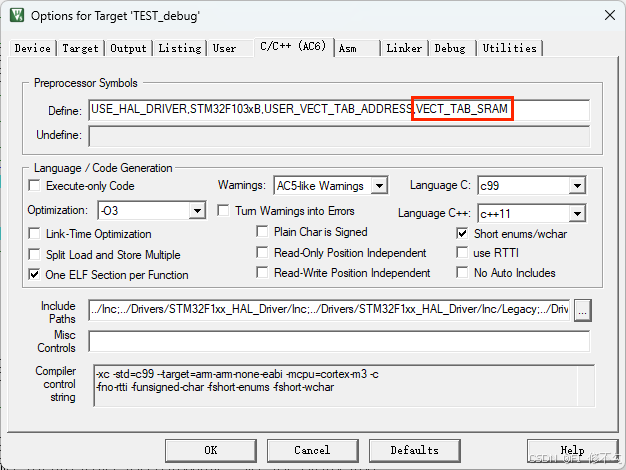

3.配置中断向量表

由于 startup_stm32f10x.s 启动文件中的代码不是指定到绝对地址的，经过它由链接器决定应存储到内部 FLASH 还是 SRAM，所以 SRAM 版本工程中的启动文件不需要作任何修改。

重点在于启动文件定义的中断向量表被存储到内部 FLASH 和内部 SRAM 时，这两种情况对内核的影响是不同的，内核会根据它的“向量表偏移寄存器 VTOR”配置来获取向量表，即中断服务函数的入口。

下面以STM32F103VCT6为例

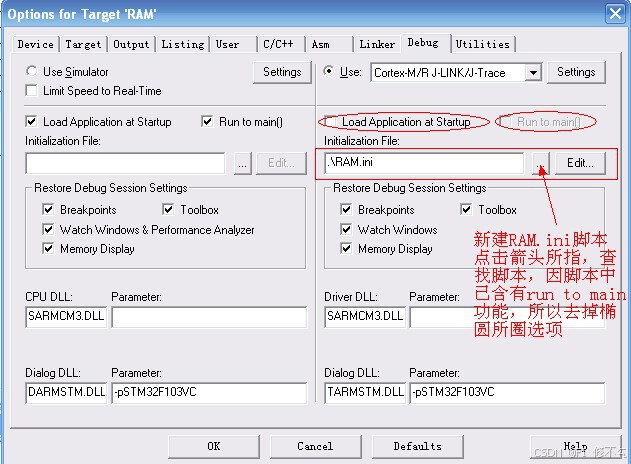

4.建立ini脚本，指定PC及SP指针

4.创建RAM.ini脚本

FUNC void Setup (void)

RAM.ini脚本文件，放在工程目录下，脚本内容如下：

{

SP = _RDWORD(0x20000000); // 堆栈指针

PC = _RDWORD(0x20000004); // PC

_WDWORD(0xE000ED08, 0x20000000); // 中断向量偏移地址

}

LOAD %L INCREMENTAL // 下载.axf文件到RAM

Setup(); // 调用Setup();

g, main //跳转到main，可选

如果上一步在代码中，中断向量偏移地址VECT_TAB_OFFSET没有修改，则默认为0x20000000。

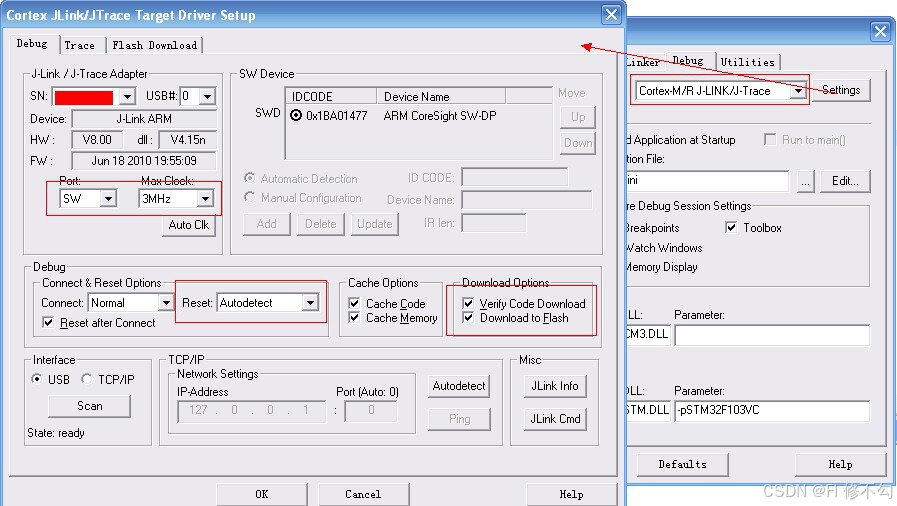

5. JLink设置

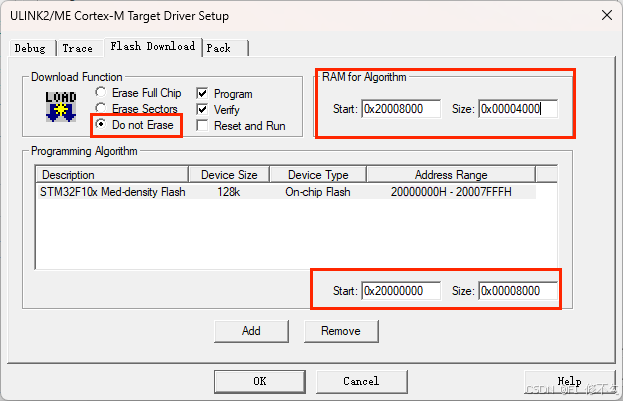

6.Flash Download设置

勾选不需要擦除，RAM for Algorithm和Start与前面分散加载文件配置一致。根据实际情况进行调整。

7.调试运行

编译，使用debug按钮进行调试。

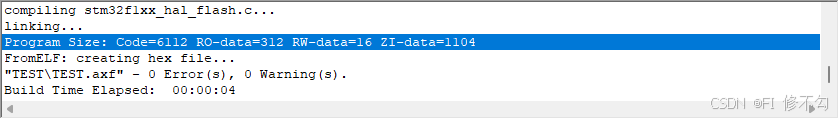

编译后程序大小分析

编译成功后，KEIL命令行会显示这样一行数据：

Code：代码，存储在ROM中

RO-data：只读数据，存储在ROM中，如const变量

RW-data：初始化为“非 0 值”的可读写变量，使用 ROM 记录该初始值，运行的时候复制到RAM区，如非0的全局变量。

ZI-data：初始化为“0 值”的可读写数据，堆栈空间。存储在RAM区

函数内的局部变量属于栈空间，进入函数申请内存，退出函数释放内存
Malloc属于堆空间

，程序无法正常存储。

，程序无法正常执行.

参考书目

《STM32库开发实战指南——基于STM32F103》
