本文介绍如何使用Raspberry Pi、PulseSensor和ADS1015搭建一个简易的脉搏波监测设备。通过低成本的组件实现了脉搏波信号的采集与处理，并通过Python编程读取和显示数据。

现在手环测量脉搏波其实很方便，但是商家的OEM/SDK费用实在离谱。于是开始探索起DIY脉搏波设备的路程。于是从古董堆了找出了很多年前的Raspberry Model B。再搜索一圈，发现想实现其实并不难。

芯片	成本
PulseSensor	8.00
ADS1015	15.00

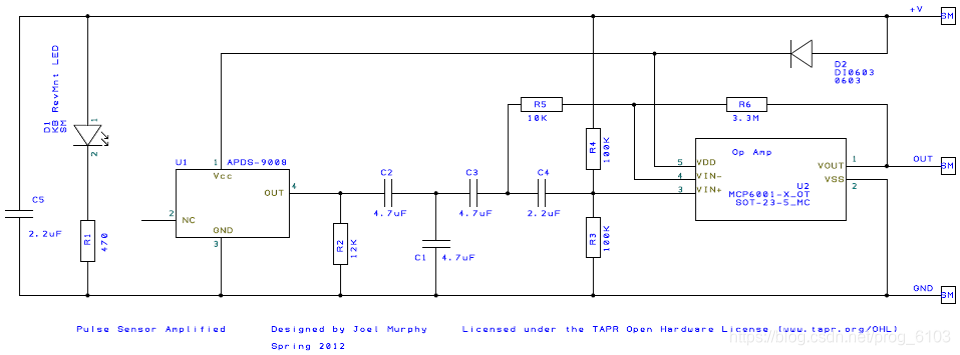

其实我们原来就share过这个pulsesensor的内部电路：
在这里插入图片描述 PulseSensor其实是PPG光电式传感器，简单粗暴，接线口也就3根线，我们通俗说就是：接电源，接地和一个电压输出。至于ADS1015，我选了个有点贵的模拟-数字转换芯片，考虑可能后面自己琢磨其他东西也能用上，就是它了；当然它的兄弟ADS1115是更高精度，它侧重更高采样。之后就是把它们和raspberry接起来了。

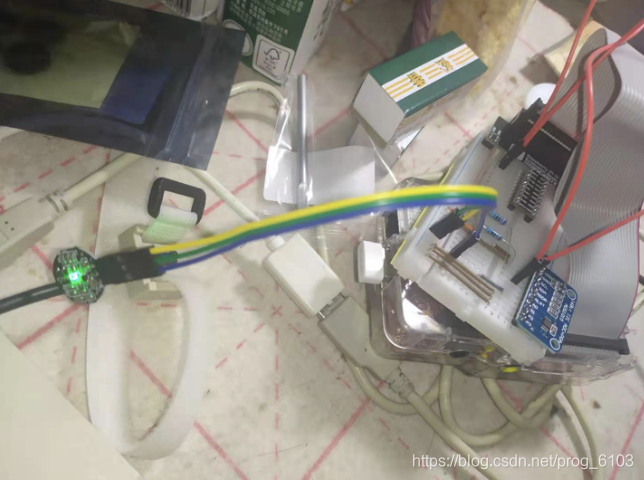

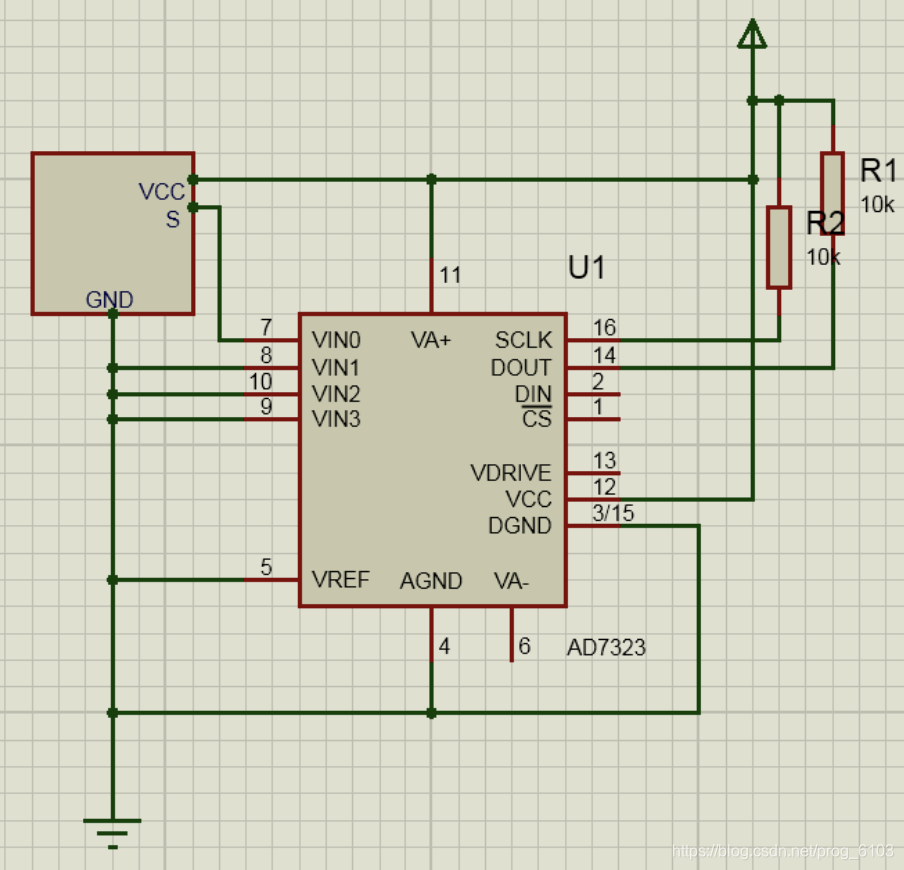

在这里插入图片描述我们把上图的U1看作ADS1015，DOUT就是SDA，它们俩直连Raspberry Pi的对应pin就好了。把左上角PulseSensor的信号S接到ADS1015的A0上。电路就完成了。注意我们在DOUT和SCLK接电源中间弄了两个10k的电阻，就是上拉电阻，保证初始时它们处于高电平。把一坨东西放在面包板上插好连接线。也没搞过Raspberry Pi上的电路，真怕直接烧板子，检查了很多遍，确认电线连接无误后，接通Raspberry Pi的电源：
在这里插入图片描述想要看看电路是不是工作的，那得先登录Raspberry Pi，安装 python-smbus；看到pypi上竟然有现成的ads1015封装 pip install ads1015，那不肯定直接拿来用了。赶紧从网上抄一段代码改改：

#!/usr/bin/env python
import time
from ads1015 import ADS1015

CHANNELS = ['in0/ref']

ads1015 = ADS1015()
ads1015.set_mode('single')
ads1015.set_programmable_gain(5.0)
ads1015.set_sample_rate(1600)

reference = ads1015.get_reference_voltage()
print("Reference voltage: {:6.3f}v \n".format(reference))

try:
    while True:
        channel = CHANNELS[0]
        value = ads1015.get_compensated_voltage(
            channel=channel, reference_voltage=reference
        )
        print("{}: {:6.3f}v".format(channel, value))
        time.sleep(0.05)
except KeyboardInterrupt:
    pass

可是好像运行这个程序会出错，报没有i2c这个设备。

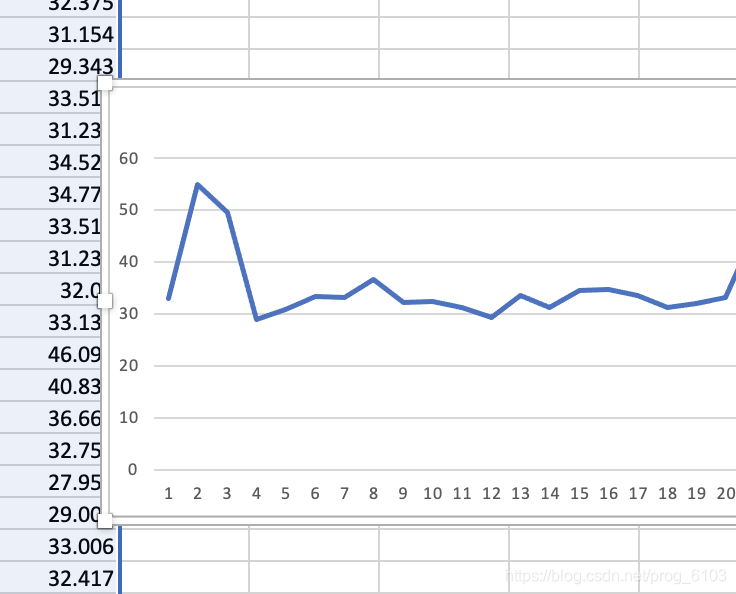

raspi-config之后，看Raspberry什么版本，现在网络上铺天盖地进第九项，而我的老古董是第七项，再进去以后外设配置，将I2C设备enable就好了。最好就是把所有的value都输出到一个文件里，然后提取出来可视化一下，搞定。后面就是去微调增益了。

在这里插入图片描述
Enjoy
