【笔记/逆向】开始自己维护已经倒闭的“医管家“设备

自己维护医管家的桌面软件

自从看过《气的乐章》，也就开始了脉诊的兴趣研究。也看过各种脉诊的现代分类，还有脉搏波等价电路的仿真模拟。想要研究脉诊本身，还是得有设备。现在的电子科技这么发达，传感器手到擎来。十几年前缠着爸爸妈妈买的玩具就是这个医管家设备了；它可以测量脉搏波、血压、穴道电阻、心电图等数据。简简单单的小盒子，当时玩得不亦乐乎。

当时还要注册码才能运行医管家的程序；因为呆过看雪学院这样的到处大神的论坛，耳濡目染，多少有点逆向能力；第一次通过发票要过注册码以后，琢磨了OllyDBG调试个15min，程序没有加壳，注册码明文比较，注册机dump一下内存代码片就出来了，自此就和医管家平台失去了联系。没想到多年以后，再次访问医管家的官方网站，已人去楼空；物非人是，多少还是有些失落的。今年又是疫情，诸多感慨。

医管家官方已经没有了，今后设备的维护还得靠自己。医管家有个问题，就是配备的程序是windows的；我现在离windows是越来越远了；所以在想，能不能全平台通用呢？随手看了看医管家的driver，发现竟然是silicon labs的，这不是usb转串口常用组件嘛。想着多少年前在学校里搞机器人的时候，厂家的机器人控制ui实在是难以使用，直接干掉用VB重写了一波；那时候是有厂家给的串口指令。没有现成的document，秉着所有client软件皆开源的原则，打开IDA开始看医管家程序的代码。

首先，看代码需要了解在windows上如何操作串口。百度谷歌一下，微软msdn上到处都是文档。不管它是不是有library wrap，总有些API逃不掉。比如操作串口需要SetupComm。在IDA里搜索这个函数的调用，就离COM的各种操作不远了。查了一些资料，除了SetupComm，我们知道COM是通过文件操作的，所以要用到CreateFile、ReadFile和WriteFile；而打开串口需要传递类似于 COM1, COM2 这样的字符，搜索COM找到了 COM%d 这个字符串，好了这附近一定有sprintf把一个数字拼接进去了。同样的，拼接完COM的名字，一定会开始CreateFile了。找到CreateFile再找SetupComm，这个很关键，要和串口设备通信，baud rate很重要。

拿到了基本参数，打开visual studio，创建一个C#项目，抄一抄网上C#打开COM的代码，一切准备就绪。下面就是怎么控制这个设备呢，发送什么指令？发送指令当然是WriteFile啦，搜索，得到的WriteFile也就十几个；一个一个看过去，有得是把数据存成png图片，有的是生成raw数据存在硬盘上的，剩下的基本都是COM的写了，它的参数里传了个buffer指针，指针在附近的地方存了一下fixed的数据 0xC00C 0xC003 0xC005 0xC009 0xC004 … 稍微试验了一下，医管家的设备有4个不同的传感器插口，其中有一个插口有两个用途，大概应该有5种指令，对比一下刚才搜索到的WriteFile，差不多也是5种。于是试着发送0C给设备，设备开始响应脉搏波的收集，数据刷地就来了，画成图像，验证正确。再发送00，设备停止返回数据。发送其他指令，就跳到其他传感器上了。

为了让所有平台都可以用，如果没有安装silicon lab的driver怎么办呢？以前在想怎么做一个设备能和android通信，那时候刚好看过一个lib可以手动实现driver：Cp21xxSerialDriver.java 照猫画虎，各种版本就都能写了，只要识别了usb设备，然后按照规矩发usb指令给设备就可以啦。

至此，抛开了医管家的软件体系，拿着数据可以做很多事情啦。没准哪天兴趣来了，就拆了设备，改进下工艺，弄个更便携一些的设备。最近，也关注了一下刚融资了天使轮的脉之语公司。看来前赴后继，一直都有人在给社会服务着。那么，有了这些数据，我也得继续好好研究下脉诊了。

J.Y.Liu
2020.09.22

自己开发医管家的手机端

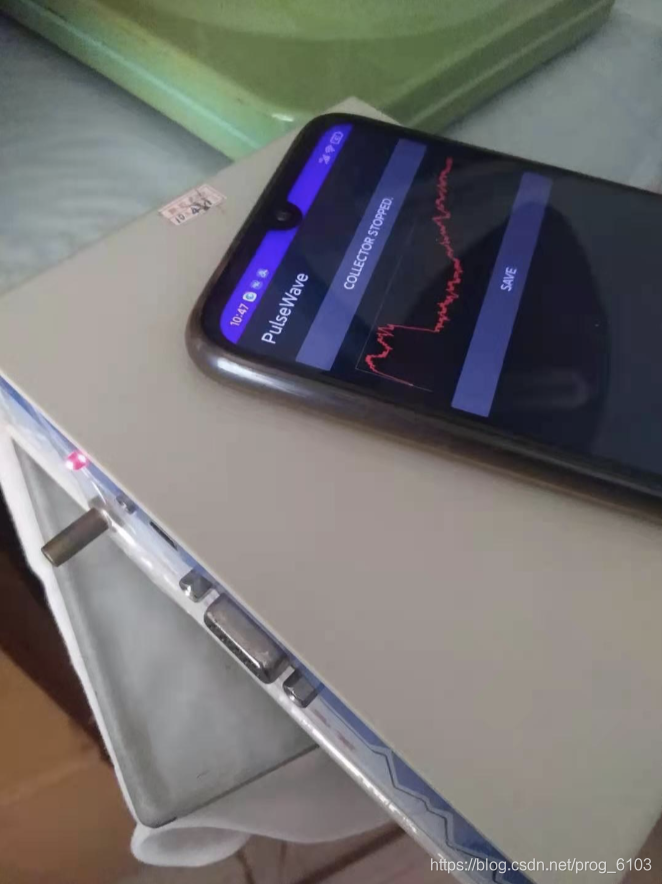

我用Mac，医管家配套软件是个windows程序，这测个数据还得开个虚拟机多麻烦。于是先在windows上用C#写了一套医管家可以收集脉搏波和测电阻的配套程序，发现没什么问题；那接下去就把这些移植到Android上去吧，反正driver上一个章节都已经提到了。简单的开发，OTG线一连接，数据都显示在手机上啦。

https://github.com/dna2ee/YiGuanJia

自己摸索制作脉搏波测量仪

但是转眼一想，医管家已经人去楼空了，要是仪器坏了，我后面还拿什么测数据？买现有的手环，然后交智商税拿到SDK？除了脉搏波，测肌肤电阻怎么办，换成万用表读读数么……于是要想着自给自足，去网上查了一圈，光电式传感器1分钱1个，组装起来也不贵：

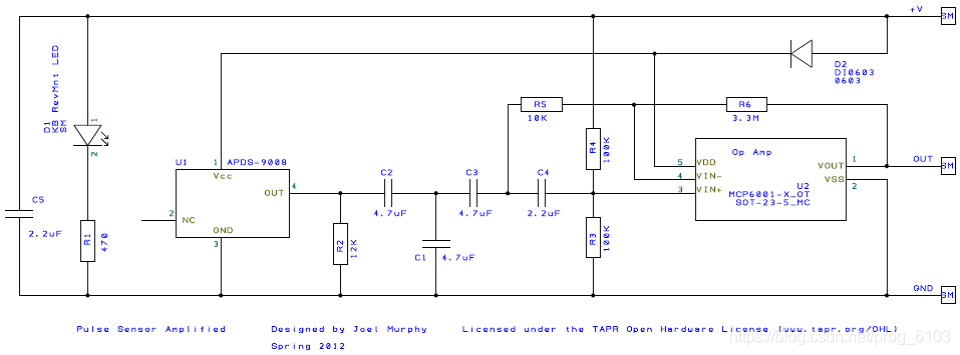

而且市面上有现成的pulse sensor可以用，省了不少事情。先Raspberry搭起来demo吧～
TODO: （补齐开发过程）

J.Y.Liu
2021.04.23
