halcon

halcon:

图像：

• 二值图像：0——》黑色，1——》白色
• 灰度值：0纯黑~~~~255纯白：过渡
• 彩色图像

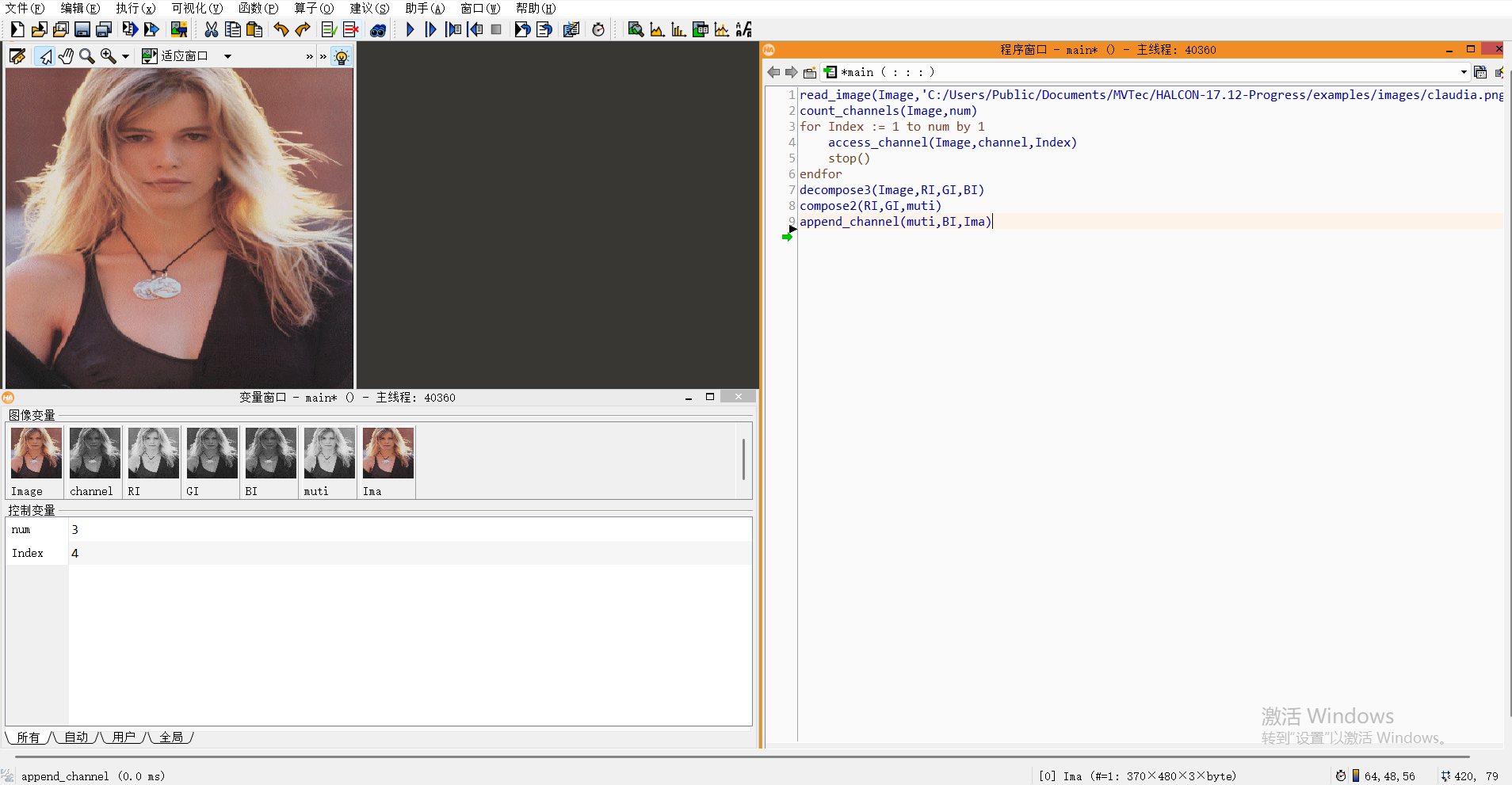

通道分解：

先获取图像：read_image(Image,'C:/Users/Public/Documents/MVTec/HALCON-17.12-Progress/examples/images/claudia.png')
获取当前图像的通道数：count_channels(Image,num)
循环获取各个通道的图像(stop()：获取每个图像并且暂停一下)：for Index := 1 to num by 1 access_channel(Image,channel,Index) stop() endfor
将当前图像分解为三个图像并赋名：decompose3(Image,RI,GI,BI)
合并两个通道的图像：compose2(RI,GI,muti)
将剩下的一个通道复合上去：append_channel(muti,BI,Ima)
通道的合并顺序，需要与分解顺序一致

基本语法

• a:=5//赋值
• 没有固定类型，字符串，数组，数字等等直接赋值，并且互相赋值都行，没有类型这一说法，把数组赋值给一个字符串变量，字符串变量就会变成这个数组
• #为不等于，!=
• and为&&，or为或，xor为异或

控制流：

• for循环：for i:=1 to 2 by 1==>从1到2，每次都增加1
  1、每次循环先给i更新数值，i 依次为：1 2 3，到3就不会执行for下面的语句
  2、if语句
  3、while语句
  4、switch

Tuple数组：

a:=[1,2]//数组赋值
1、a:=[1,2] b:=[a,3] 则b=[1,2,3]

中断

continue
break

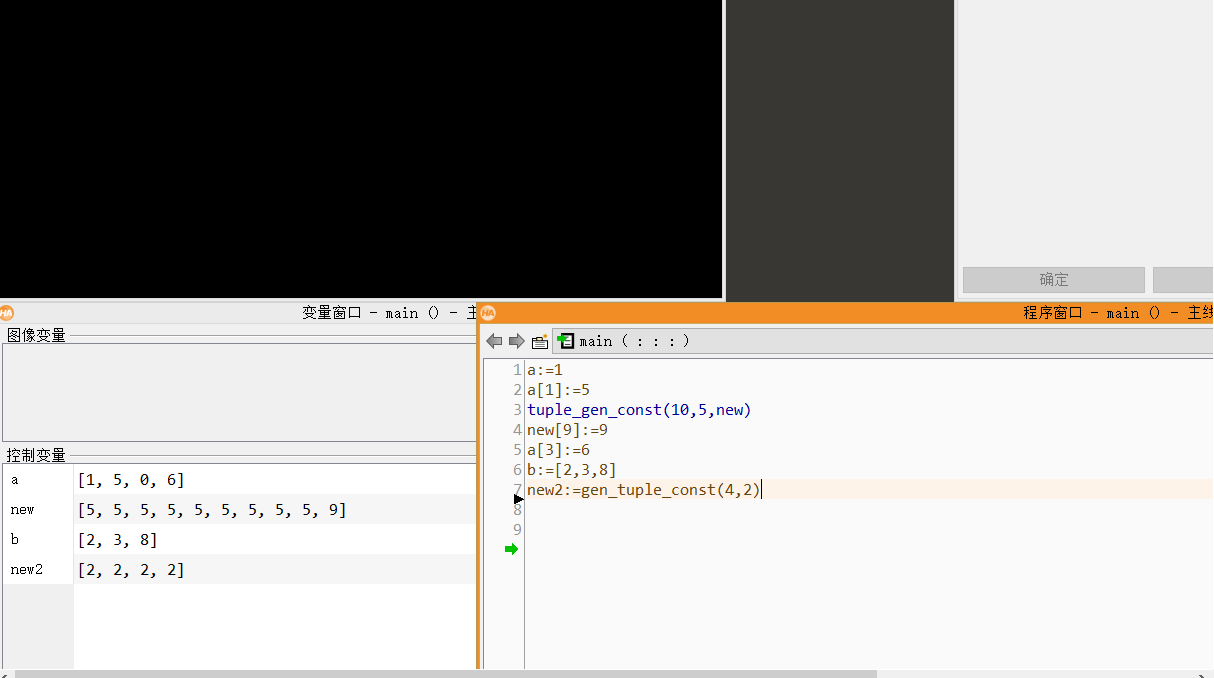

1、基本创建
:

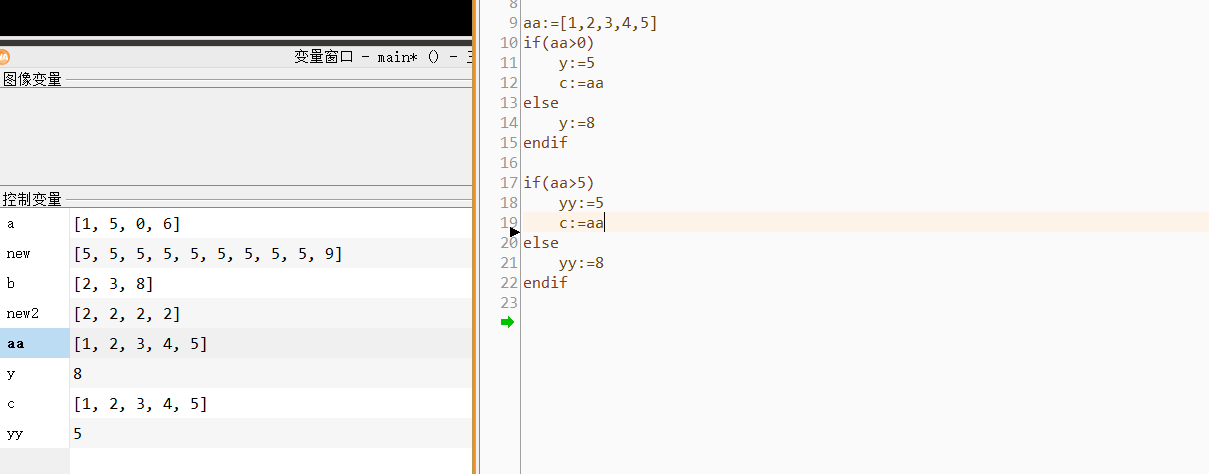

2、配合if语句：if中aa数组中任意一个元素满足条件即可

算子

画一个矩形：先初始化WindowHan

dev_open_window(0,0,320,400,‘green’, WindowHan)
draw_rectangle1(WindowHan,Row1, Column1, Row2, Column2)
draw_rectangle2():另一种画矩形方式

画一个圆形：同上

gen_circle

reduce_domain(图像，矩形，redu)

生成一个有矩形的图像
