不得不谈的GD32xxxxRxTx【LQFP-64】评估板之适用于GD32F103/GD32F303/GD32F330

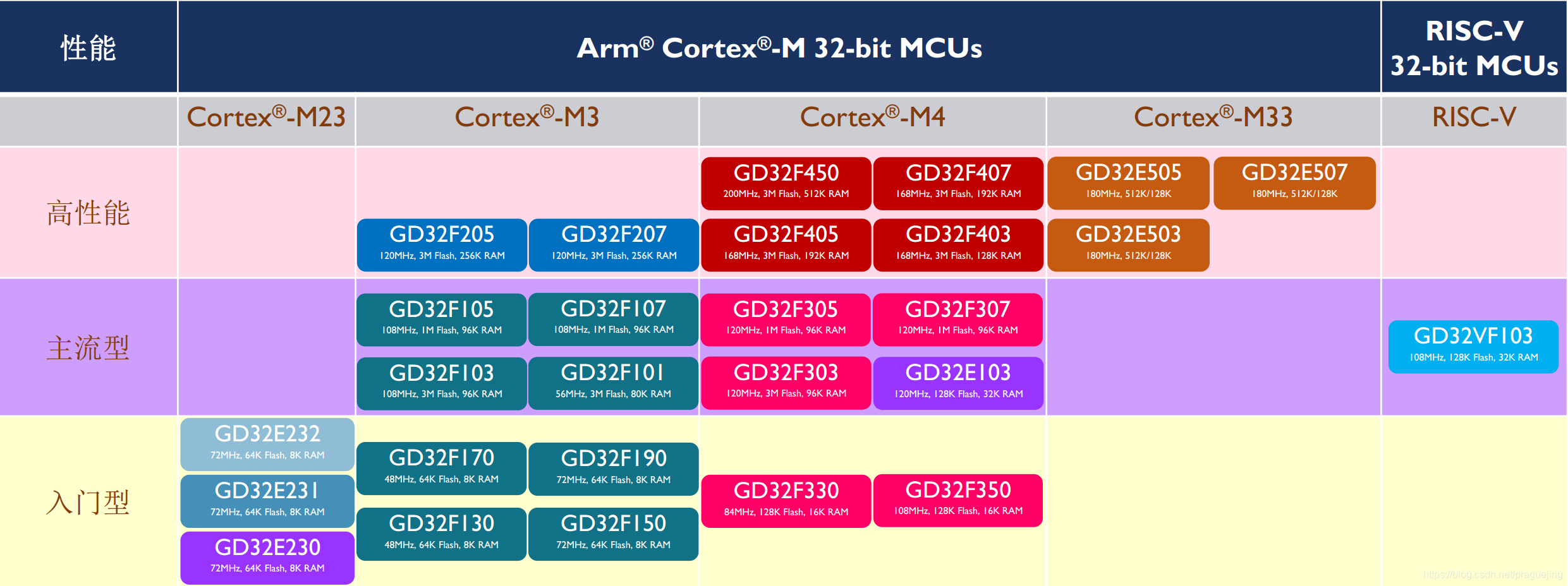

背景介绍：兆易创新2005年成立于北京， 目前在全球超1100名员工，2016年上海证券交易所成功上市 (SSE 603986)，SPI NOR Flash领域全球排名第三 Flash累计出货超130亿颗，截止到目前32-bit ARM® Cortex® MCU 累计出货超5亿颗；目前兆易创新GD32产品线主要有以下的产品线，产品型号共计已经超过400+种，下图是MCU系列产品的Roadmap；







一、GD32xxxxRxTx【LQFP-64】评估板硬件介绍

1、根据市场出货量排名LQFP-64引脚排在前三甲之内，所以LQFP-64引脚的评估板便应用而生。评估板设计之初就考虑兼容GD32全系列的LQFP-64的封装型号，一套评估板可以根据主控的不同进行各种型号的资源评估；评估板采用手机一致的USBType-C供电，支持正反插识别【需要注意：PC端必须为USB-TypeA】，并且板载USB转TTL芯片，默认是通过跳线帽连接板子的PA9/PA10引脚，当然也可以通过杜邦线连接到其他串口的引脚，方便大家灵活应用。

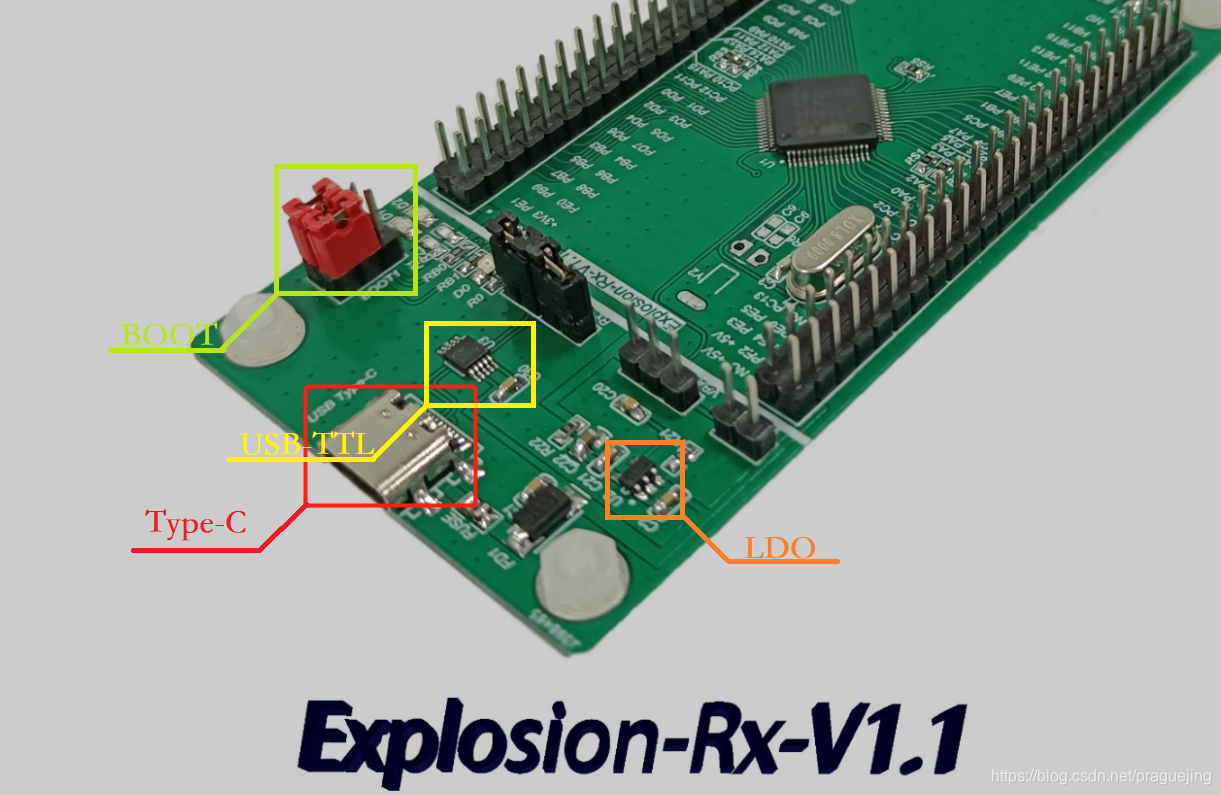

评估板关键器件描述如下图所示：

2、评估板板载资源简介：

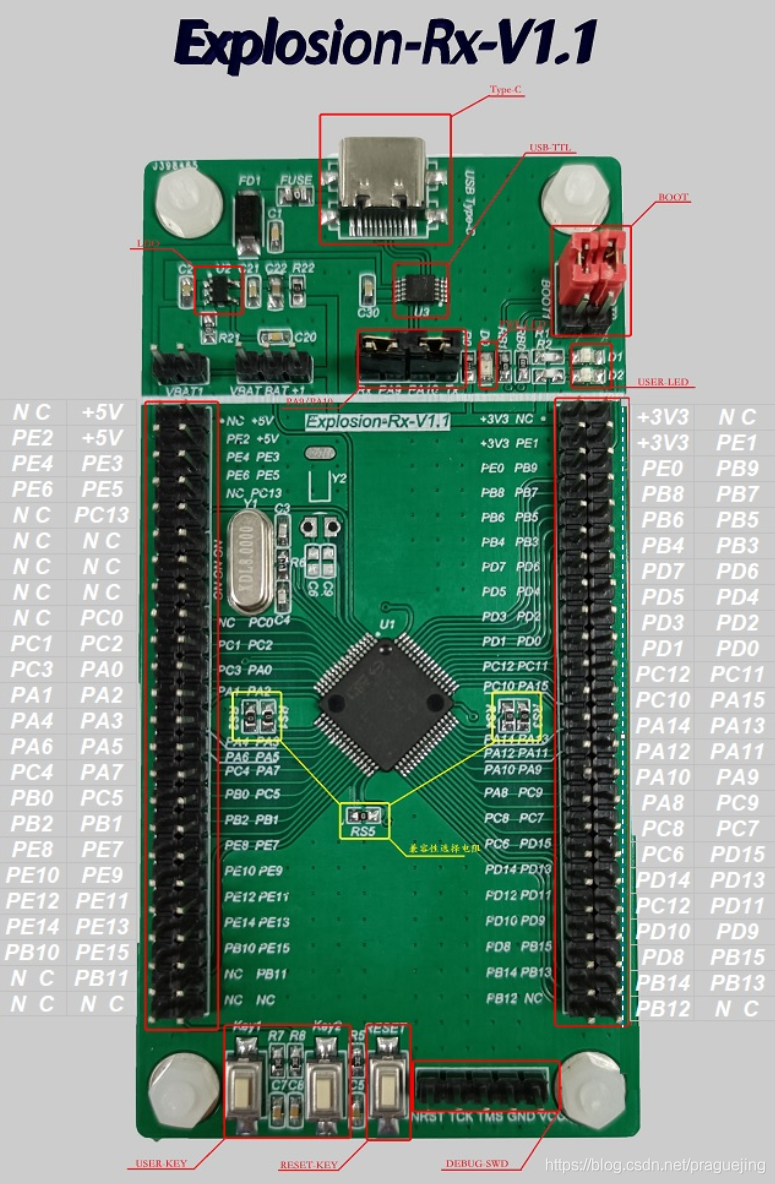

评估板板载2个LED灯和2个用户按键，本身可以实现简单的程序软件；MCU所有GPIO引脚全部引出到板子两边的排针上，可以方便通过杜邦线进行外围设备的连接；关于排针上引脚的定义有丝印的说明，正反面的丝印都可以清楚判断引脚定义，并且引脚的定义完全兼容GD32xxxxVxTx【LQFP-100】评估板和GD32xxxxCxTx【LQFP-48】评估板的GPIO硬件引脚定义，做到全系列评估板的硬件引脚兼容。板载功能详细见如下图片说明：

3、关于兼容性设计：

由于不同的型号，引脚上需要做一定的兼容性设计，此兼容性设计可以覆盖到GD32所有系列LQFP-64封装的型号，评估板在兼容性设计上可谓下了很大的功夫。通过板载的RS1、RS2、RS3、RS4、RS5电阻【上图中黄色框框所示】的不同焊接选项即可实现，关于兼容性描述在评估板背面的丝印上也有明确的标出。

注意：如果硬件上兼容GD系列型号的其他厂家MCU也可以使用本评估板，简言之本评估板不仅限于GD32系列的型号，仅限于LQFP-64的封装的所有兼容系列单片机。GD32系列单片机兼容型号如下所示：

型号	电阻型号	是否焊接	型号	电阻型号	是否焊接	型号	电阻型号	是否焊接
GD32F101RxTx GD32F103RxTx GD32F105RxTx GD32F107RxTx GD32F205RxTx GD32F207RxTx GD32E103RxTx GD32F303RxTx GD32F305RxTx GD32F307RxTx GD32F403RxTx GD32E503RxTx GD32E505RxTx GD32E507RxTx	RS1	Y	GD32F330RxTx GD32F350RxTx GD32F130RxTx GD32F150RxTx GD32F170RxTx GD32F190RxTx	RS1	N	GD32F405RxTx GD32F407RxTx	RS1	Y
	RS2	Y		RS2	N		RS2	Y
	RS3	Y		RS3	N		RS3	N
	RS4	Y		RS4	N		RS4	Y
	RS5	Y		RS5	Y		RS5	N

关于RS1、RS2、RS3、RS4、RS5电阻的引脚说明和接线说明：

兼容电阻	引脚说明	连接说明
RS1	Pin18	GND
RS2	Pin19	+3V3
RS3	Pin47	GND
RS4	Pin48	+3V3
RS5	Pin31	GND

二、GD32xxxxRxTx【LQFP-64】评估板软件支持：

根据目前板载硬件资源：2个用户按键和2个用户LED显示灯。软件程序可以控制LED灯的亮灭，KEY1和KEY2可以作为外部GPIO输入。软件上兼容的所有型号都会有工程模板和例程程序供免费下载。目前评估板的软件还在不断更新中，后期会根据需求更新更多的软件例程和配套的硬件资源评估板。



三、GD32xxxxRxTx【LQFP-64】评估板获取，可以尝试如下链接：

硬件获取欢迎访问链接：https://item.taobao.com/item.htm?ft=t&id=641694431455 进行获取；

所有软件欢迎访问链接：https://share.weiyun.com/l4YrsdZp 进行获取；



四、以上即是对GD32xxxxRxTx【LQFP-64】评估板的简单介绍，如有更多疑问欢迎大家留言讨论；关于评估板和GD32是兼容性设计会不定期给大家进行更新，敬请期待。



------------------------------------------------------------------------------------------------------------------------------------------

因为小编自己能力水平有限，文中难免有错误或表达不到的信息，还望广大阅读者留言批评指正，谢谢。
