GreenOpenPaint的实现（一）基本框架

Win7下的MSPaint是Ribbon的典型运行。这种SDI程序对于图像处理来说是很适合的。利用春节时间，基于之前的积累，我实现GreenOpenPaint，主要就是模拟MSPaint的界面，实现出现处理的结果。

知识要点：

1、MFC下SDI程序设计；

2、Opencv和MFC SDI的融合；

3、标尺；

4、图像缩放。



一、界面设计、功能设计

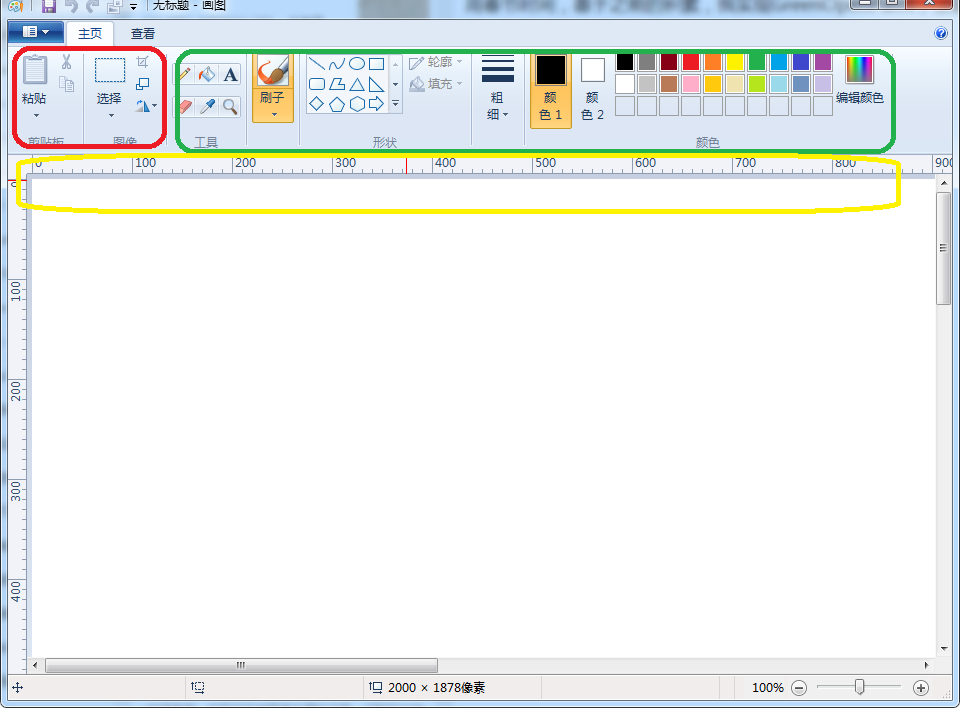

下面两图是mspaint的界面

其中：

红框是图像和区域的选择和粘贴。这个对于图像处理可能有用。但是现在不实现；

绿框是画图的操作，对于图像处理来说没有用，不实现；

黄框是主要显示区域，有用，实现；

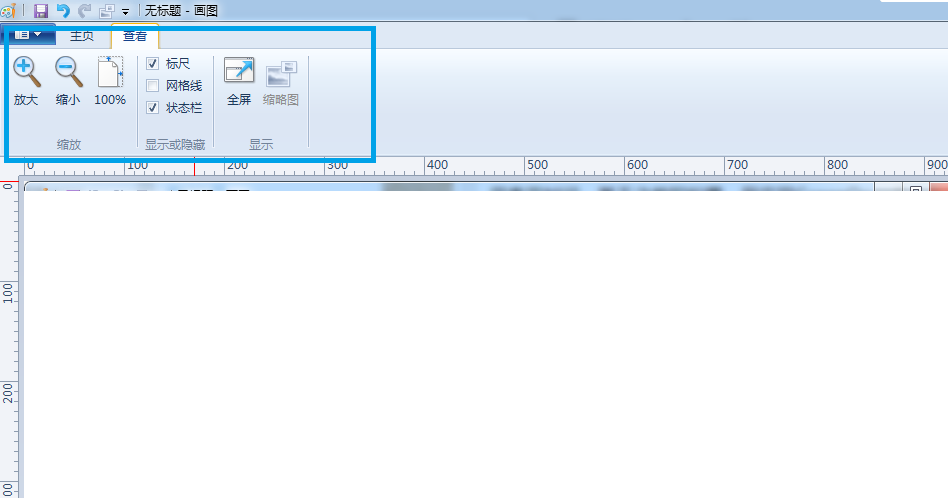

蓝框是缩放区域，有用实现。

为了扁平操作，所有选项都在一个界面中出现。

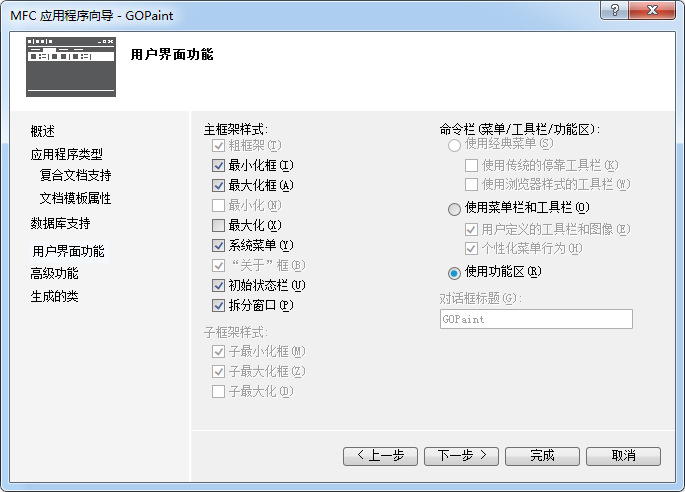

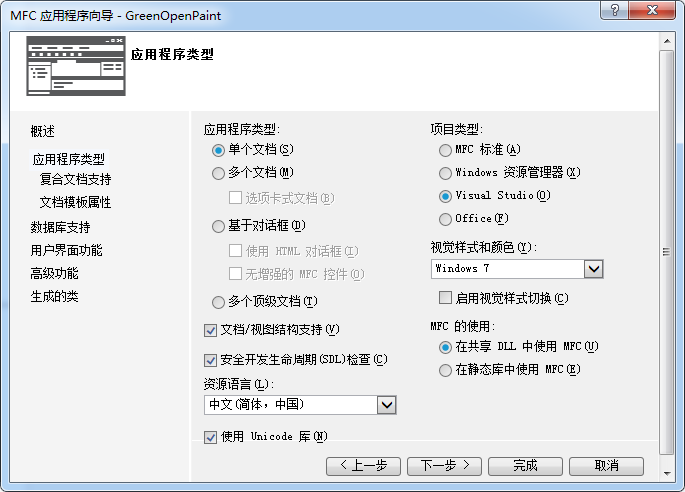

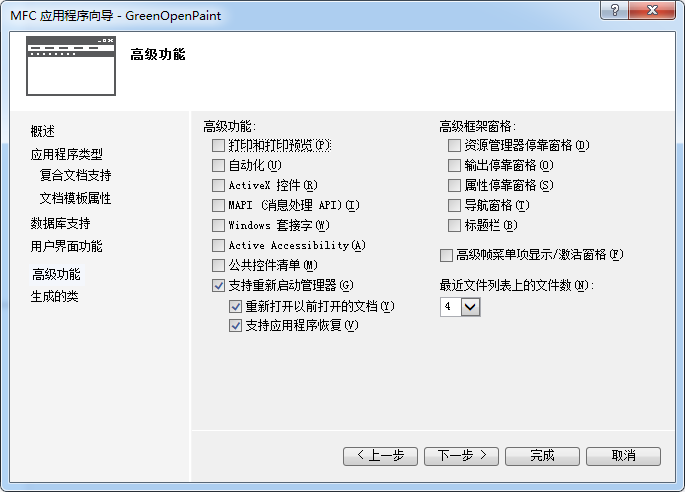

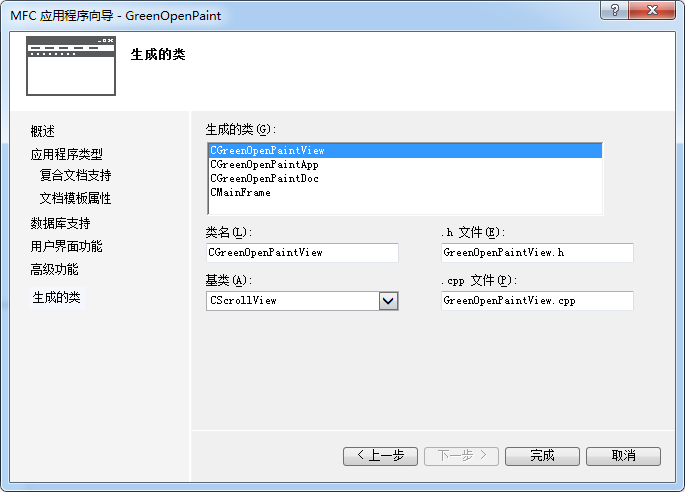

准备图标，并做成banner  二、RIBBON框架，主要地方截图

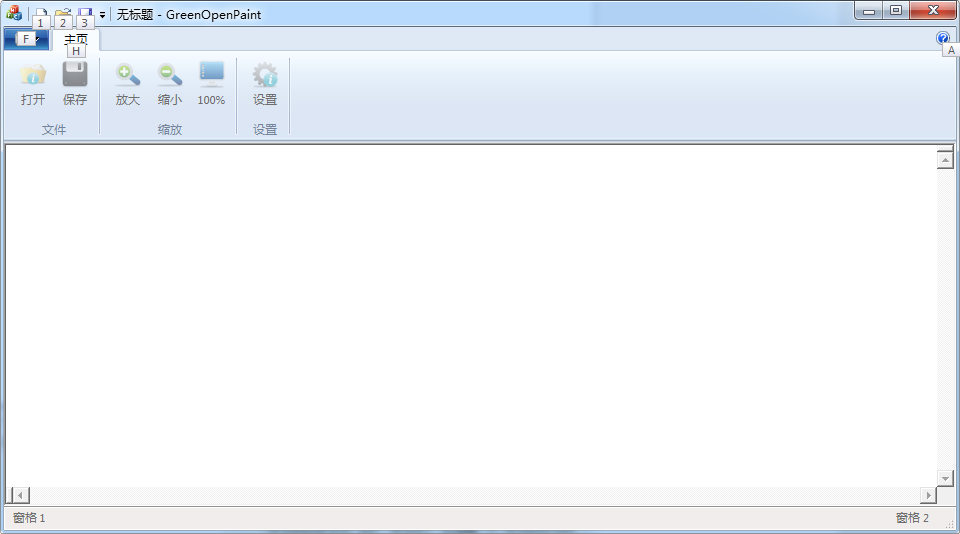

导入图标和banner,设置界面。注意工具条的高度是32，所以在设置图片的时候也要注意这一点。完成界面

三、将需要的文件和库引入

cvvimage用于显示图像，这里用的是我修改过的cvvimage

ruler用于显示标尺，这里引入的也是我修改过的。



引入Opencv；

stdafx.h添加全局常量

// 新添加



#include "CvvImage.h"

#include "opencv2/core/core.hpp"

#include "opencv2/highgui/highgui.hpp"

#include "opencv2/imgproc/imgproc.hpp"



//100DPI代表1英寸=100像素 ,已知 1英寸= 2.54厘米，得1像素=0.0254厘米

//TODO 自动获得DPI

#define  DPICM 0.0254

#define  DPIMM 0.254



#define ZOOM_MAX            4

#define ZOOM_MIN            0.125

#define ZOOM_NORMAL         1



修改编译器兼容问题





http://files.cnblogs.com/files/jsxyhelu/GreenOpenPaint01.rar
