ebgp-multihop 和next-hop-self实践（修订4）（22/2/26）

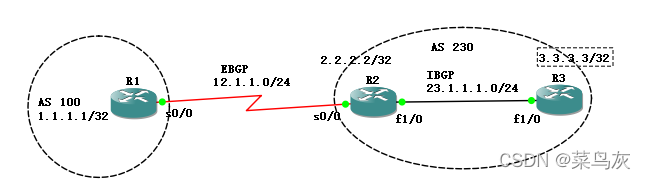

上述命令出现的EBGP邻居（ebgp-multihop）和IBGP邻居(next-hop-self)中。如下图

一、基础认识EBGP和IBGP

R1--R2属于不同AS号，是外部边界网关EBGP；

R2--R3属于同意AS号，是内网边界网关IBGP；

二、基本配置

1.配置R1，R2，R3的直连，保证直连连通性（略）

2.只在R2和R3之间部署OSPF，保证OSPF区域连通性（略）

3.部署BGP

（1）在R1和R2部署BGP基于环回口（基于环回口意义是：若远程拉多条线，再用直连地址就显得麻烦。）

（a）R1,R2部署静态路由

R1:        ip route 2.2.2.2 255.255.255.255 Serial0/0

R2:        ip route 1.1.1.1 255.255.255.255 Serial0/0

（b）R1，R2基于静态路由建立BGP邻居

R1:

router bgp 100

 no synchronization

 bgp router-id 1.1.1.1

neighbor 2.2.2.2 remote-as 230

 neighbor 2.2.2.2 update-source Loopback1

network 1.1.1.1 mask 255.255.255.255

 no auto-summary

R2:

router bgp 230

 no synchronization

 bgp router-id 2.2.2.2

 neighbor 1.1.1.1 remote-as 100

 neighbor 1.1.1.1 update-source Loopback1

network 2.2.2.2 mask 255.255.255.25

 no auto-summary

(c)R1，R2部署多跳

使用sh ip bgp summary查看该1.1.1.1,2.2.2.2 的bgp路由状态是Idle—初始化，因为EBGP是跨不同的AS号，头部的包的TTL值默认是1（防止信息泄露的内网），需要把信息送到内网，就需要更改TTL值，比如：传到R3的就需要2跳，故TTL=2，(更改多跳的命令就是该neighbor 对方地址 ebgp-multihop 2)

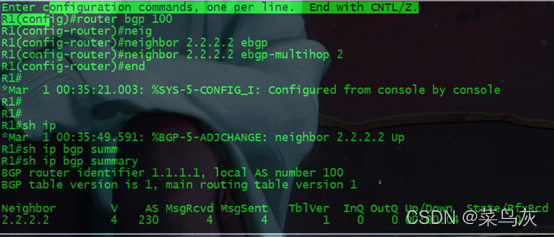

R1:

Route bgp 100

neighbor 2.2.2.2 ebgp-multihop 2

R2:

Route bgp 230

neighbor 1.1.1.1 ebgp-multihop 2

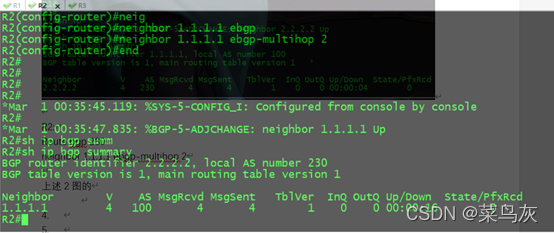

上述2图的状态值为0，属于正常状态,表示没有学到2.2.2.2的路由。

在R1，R2通告1.1.1.1,2.2.2.2

R1：

network 1.1.1.1 mask 255.255.255.255

R2:

network 2.2.2.2 mask 255.255.255.255

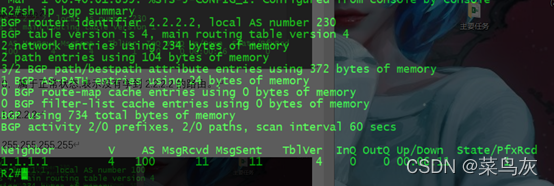

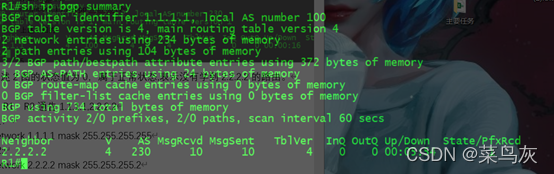

上述2图的状态值，变成1，说明都学到对方的路由信息，只有1条。

可在R1，R2上，sh ip route bgp,一条也没有，是因为R1和R2使用的环回口建立的邻居，使用的静态路由，所以使用sh ip route bgp什么也没有。

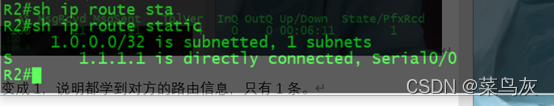

在sh ip route static，就可以看见

4.在R2，R3部署BGP，使R3学到路由信息

R2：

neighbor 3.3.3.3 remote-as 230

 neighbor 3.3.3.3 update-source Loopback1

R3：

router bgp 230

 no synchronization

 bgp router-id 3.3.3.3

 network 3.3.3.3 mask 255.255.255.255

 neighbor 2.2.2.2 remote-as 230

 neighbor 2.2.2.2 update-source Loopback1

  no auto-summar

若不指定下一条，就会出现，R3学不到R1的路由，并R1 ping不通R3的3.3.3.3

指定后

R2：

router bgp 230

neighbor 3.3.3.3 next-hop-self

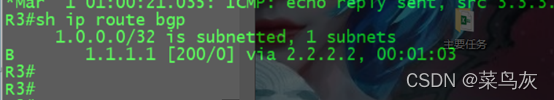

指定后R3学到R1的路由

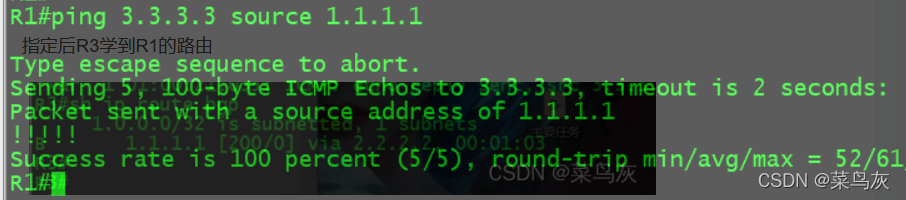

验证：R1 ping 3.3.3.3 source 1.1.1.1



注意：next-hop

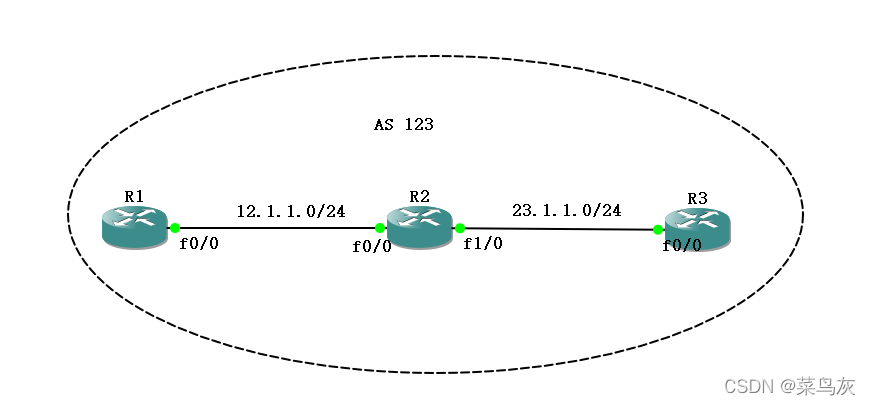

1.R1，R2，R3是同一AS;

R2学到的1.1.1.1 的下一跳是12.1.1.1

R3学到的1.1.1.1 的下一跳是23.1.1.1

2.R1与R2--R3属于不同AS；

R2学1.1.1.1的下一跳是12.1.1.1,

R3学1.1.1.1的下一跳也是12.1.1.1--因为R2，R3同一AS，所以需要在R2上：

方法一：(推荐)

R2：

neighbor 3.3.3.3 remote-as 230
neighbor 3.3.3.3 update-source Loopback1

neighbor 3.3.3.3 next-hop-self  //从R3学到的路由,下一跳是3.3.3.3

R3:

neighbor 2.2.2.2 remote-as 230
neighbor 2.2.2.2 update-source Loopback1

neighbor 2.2.2.2 next-hop-self  /

方法二：

R2：

neighbor 23.1.1.3 remote-as 230
neighbor 23.1.1.3 next-hop-self //从R3学到的路由,下一跳是23.1.1.3

R3：

neighbor 23.1.1.2 remote-as 230
neighbor 23.1.1.2 next-hop-self //从R2学到的路由,下一跳是23.1.1.2

3.一般在 AS边界路由器（R2） 对 内部其它路由（R3）指明“下一跳”为自己，可以将访问外部AS流量交给ASBR（自治系统边界路由）

注：菜鸟心得，若有误，感谢指出。
