蓝桥杯嵌入式模板的构建——STM32G431RB（LED和按键的配置）

Cube的基本配置

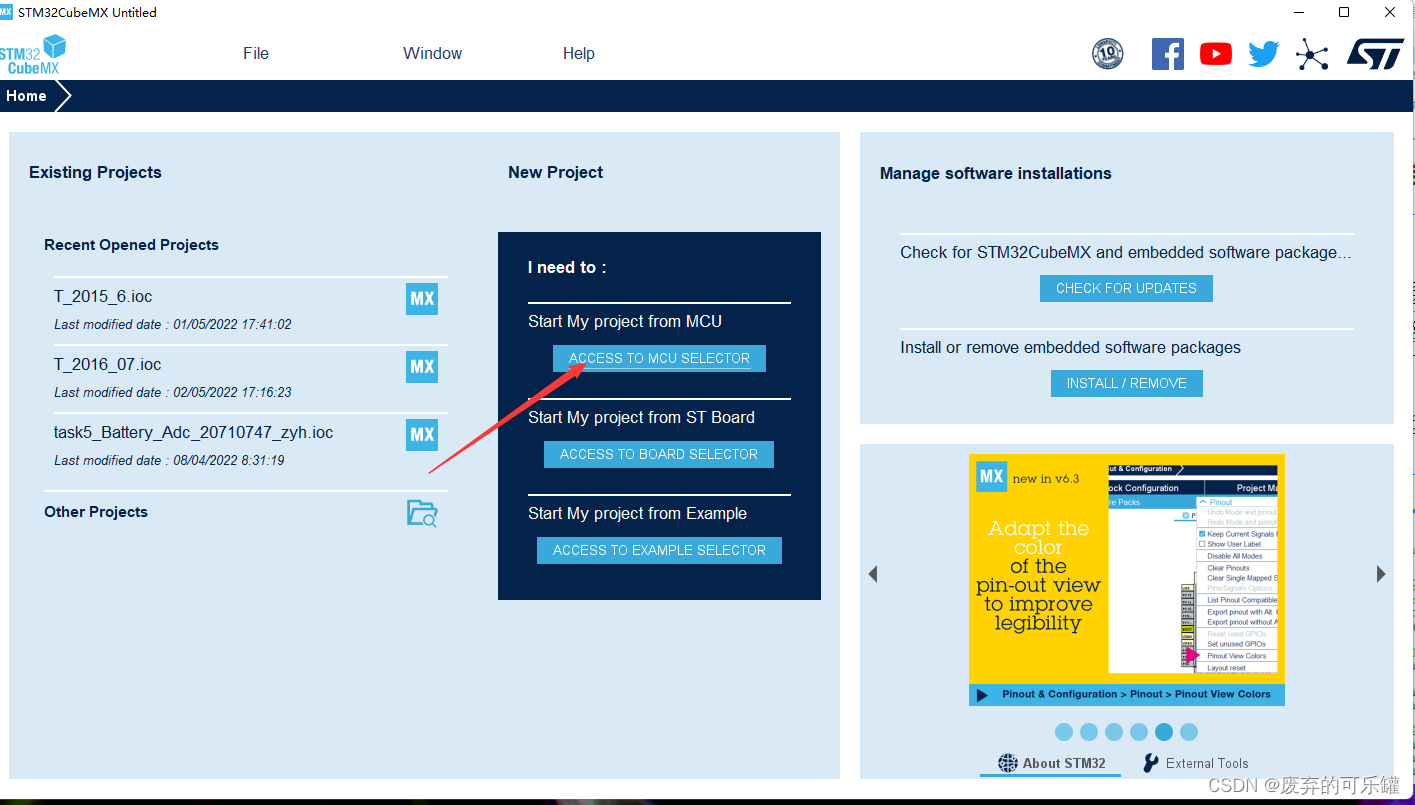

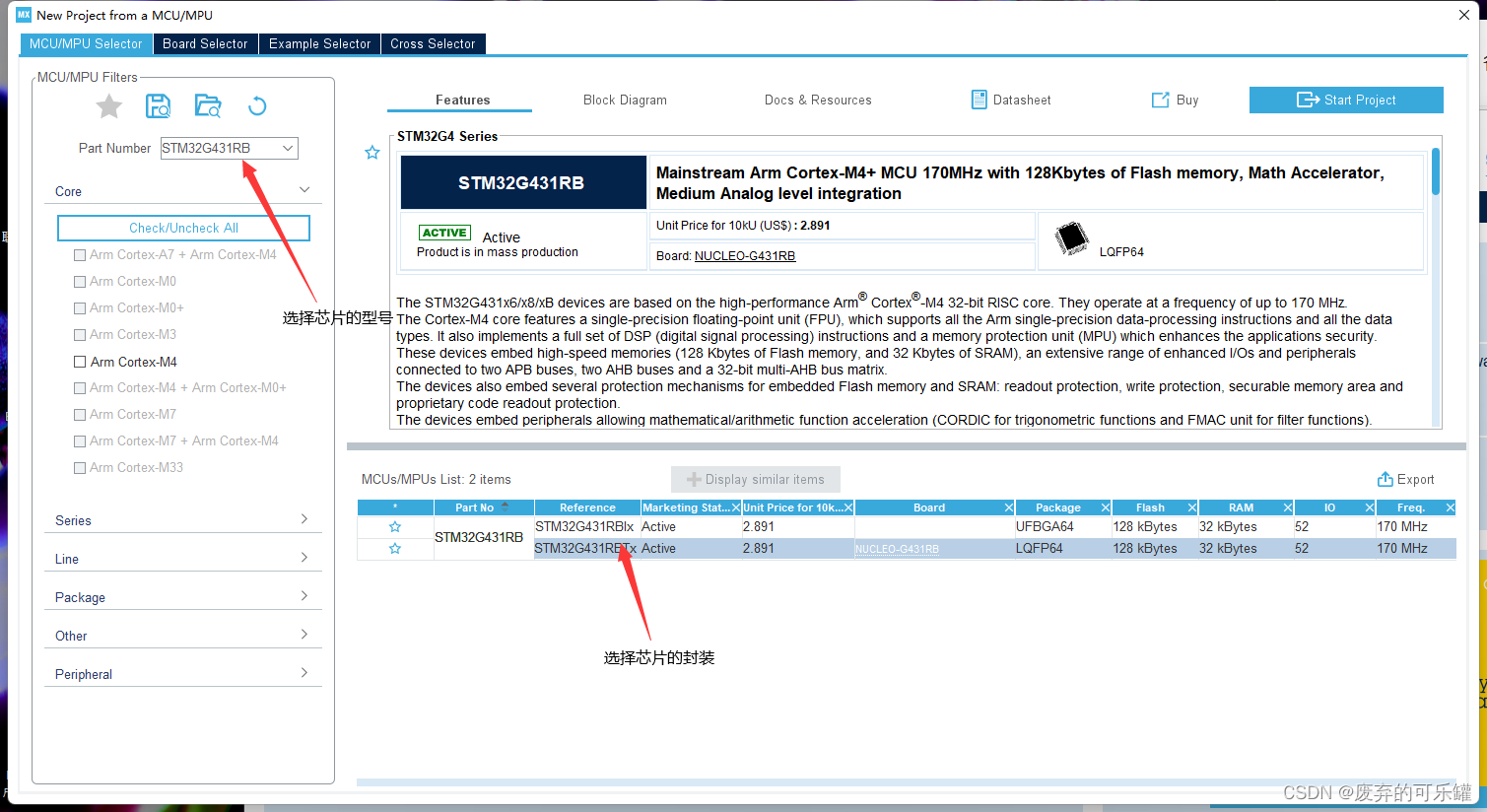

打开Cube 选择芯片的型号STM32G431RB

 芯片型号的选型

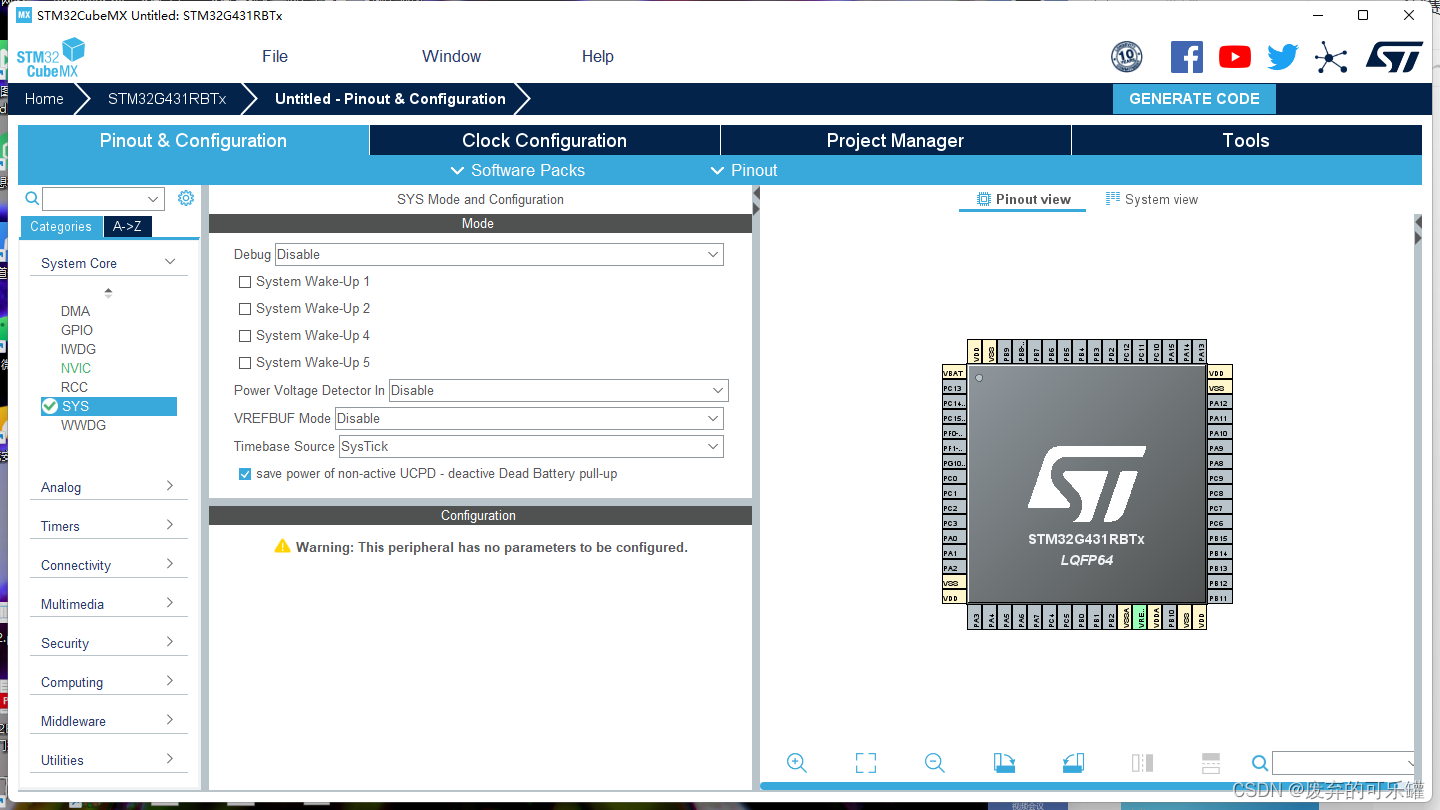

systick的配置 :Debug默认配置就好了

如果芯片采用F1（M3）系列的 就有讲究 如果选择默认的配置，程序就只可以烧了一次，如果想再次烧了的话，就只能串口烧录才会边正常

如果是F4（M4）以上的系列 就可以不用配置那个模式

时钟的配置

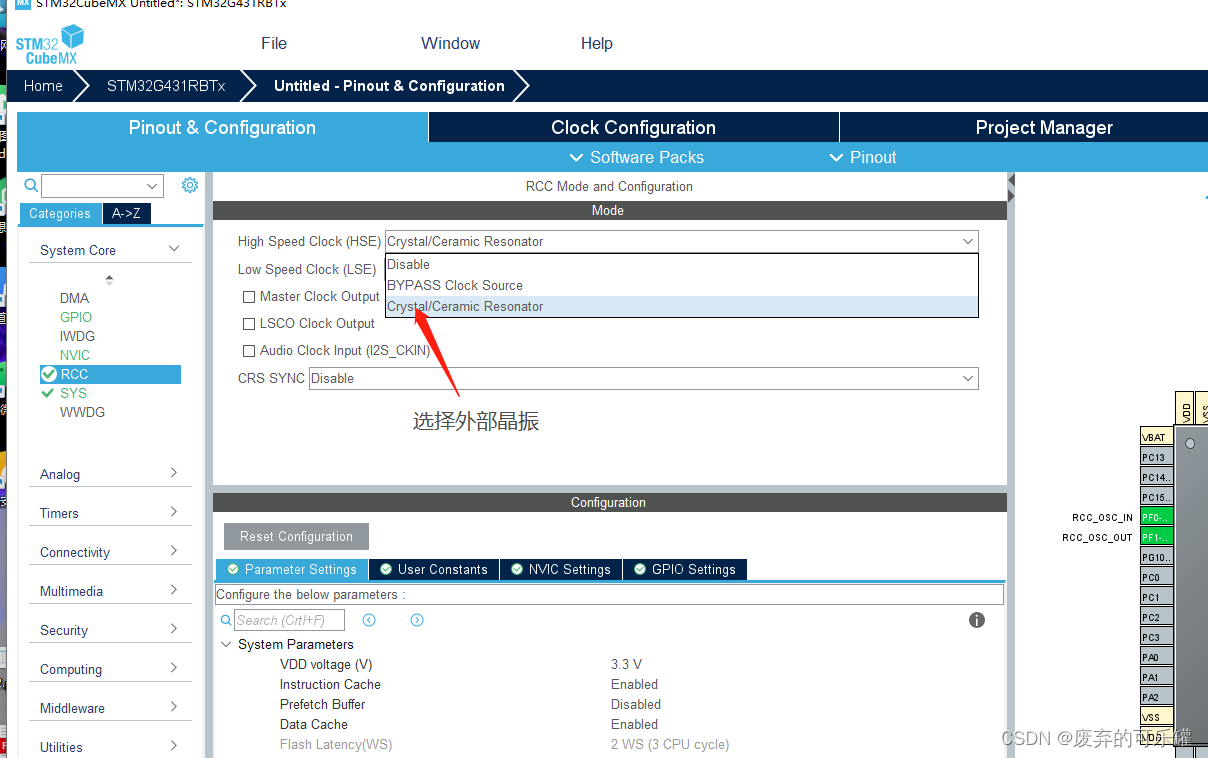

选择高速外部晶振 ----->外部晶振

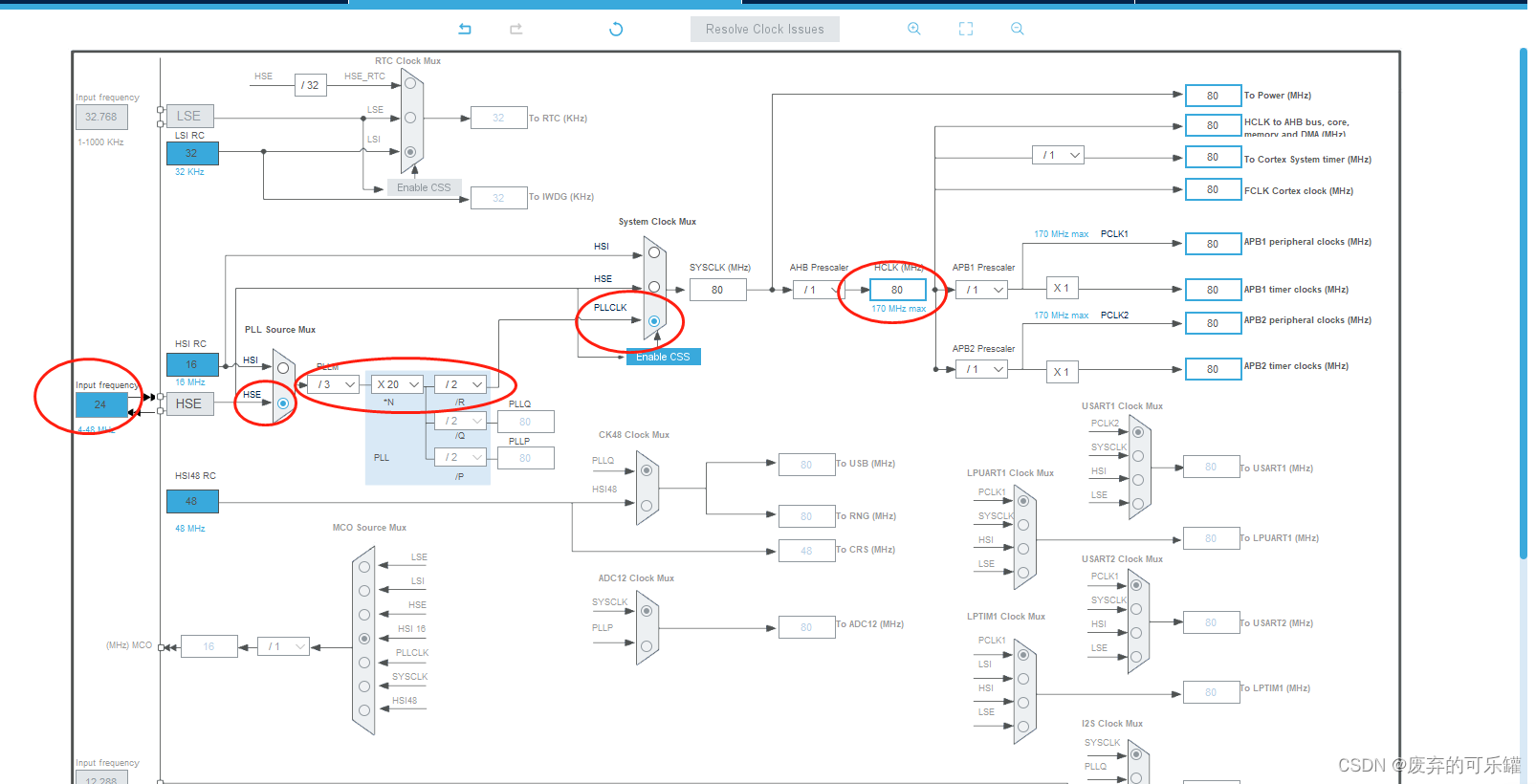

 时钟树的配置

外部晶振用24M 因为这是由于外部的电路决定的

需要改的 选择HSE PLLCLK

24 3 20 最后得到的要80M！！！

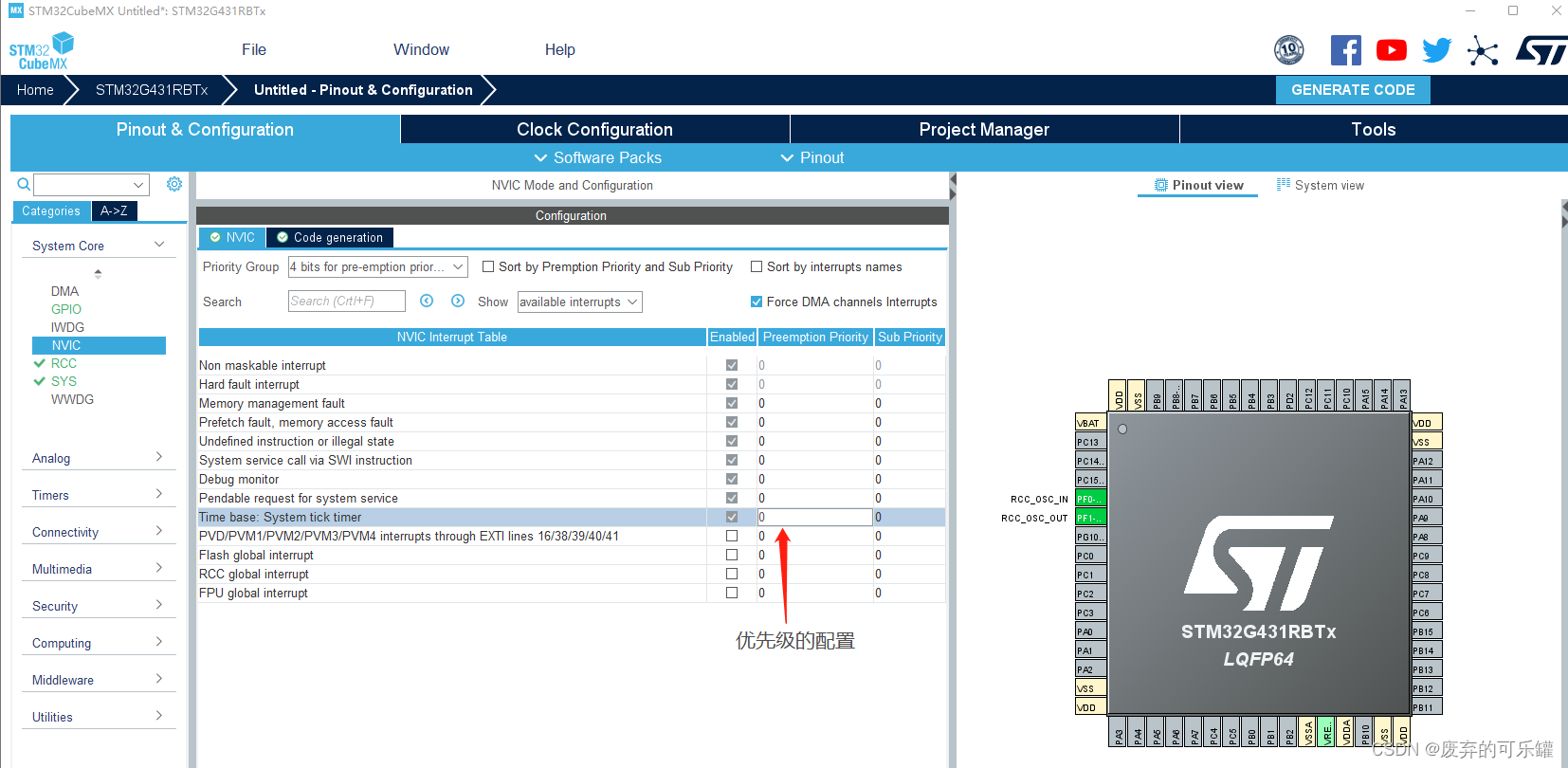

中断分组的优先级配置

中断的分组都统一为4bit（如果systick的优先级改了15变成0的话 delay的优先级后面就不用改了 如果没改的话 就要改！！！）

因为这个涉及到了在串口里面写延时的函数，如果想用延时函数的话，systick的优先级一定要最高，不然程序会被卡在延时函数，不能够完成串口里面的功能

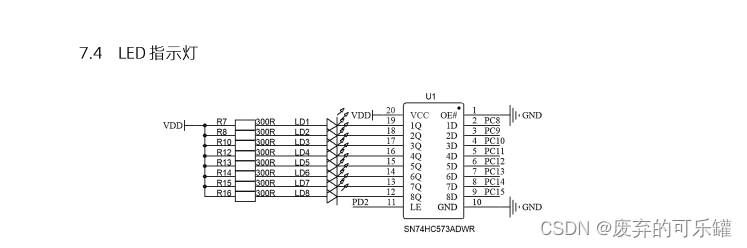

电路原理图

 我们可以看出到PC8-PC15是单片机的led引脚，当给高电平的时候，LED不亮

PD2为芯片的锁存器的引脚，当为低电平的时候，数据不能通过，高电平数据可以通过。

总的来说就是：

LED的代码配置

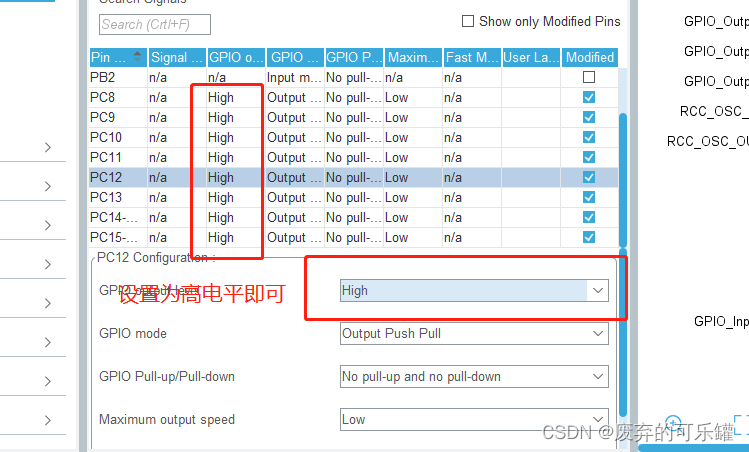

GPIO_Output(PC8~PC15)高电平：不亮

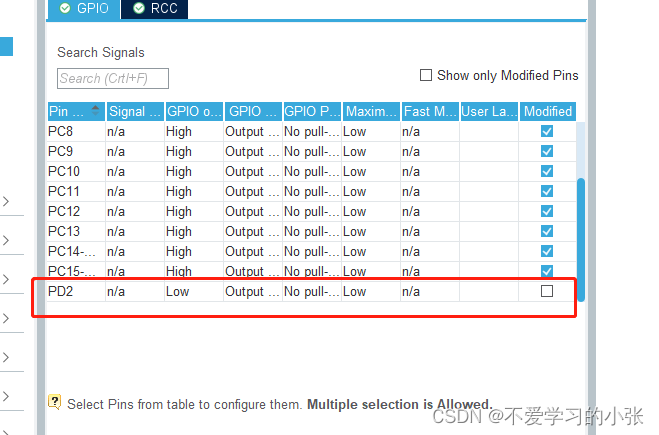

GPIO_Output(PD2)低电平：不能写数据

PD2一定不要忘记了！！！

Key按键的IO口配置

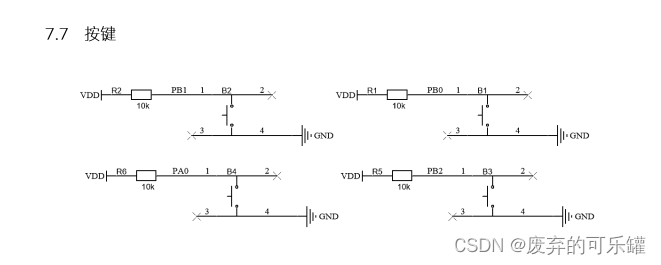

原理图

按键的代码配置

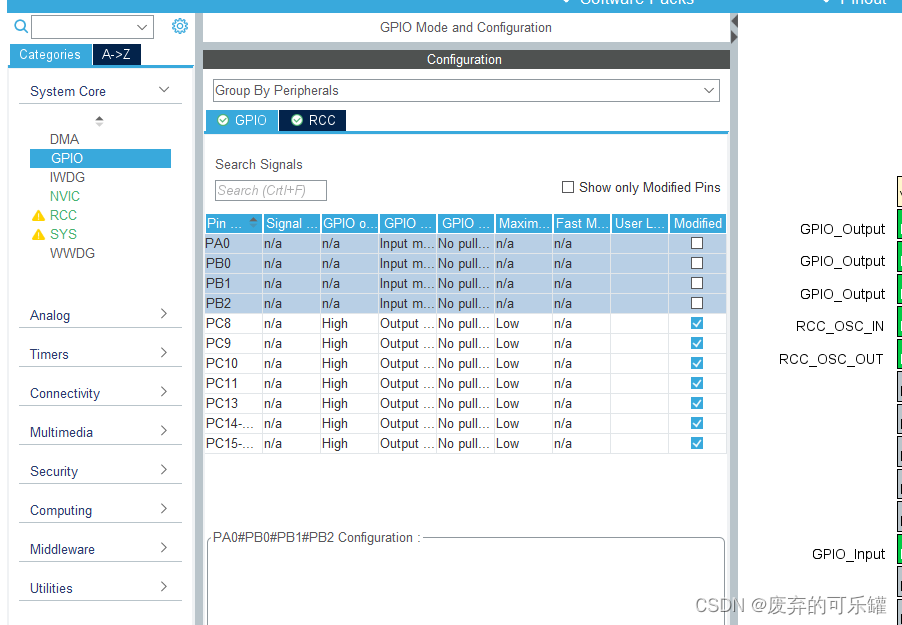

GPIO_Input（PA0 PB0 PB1 PB2）

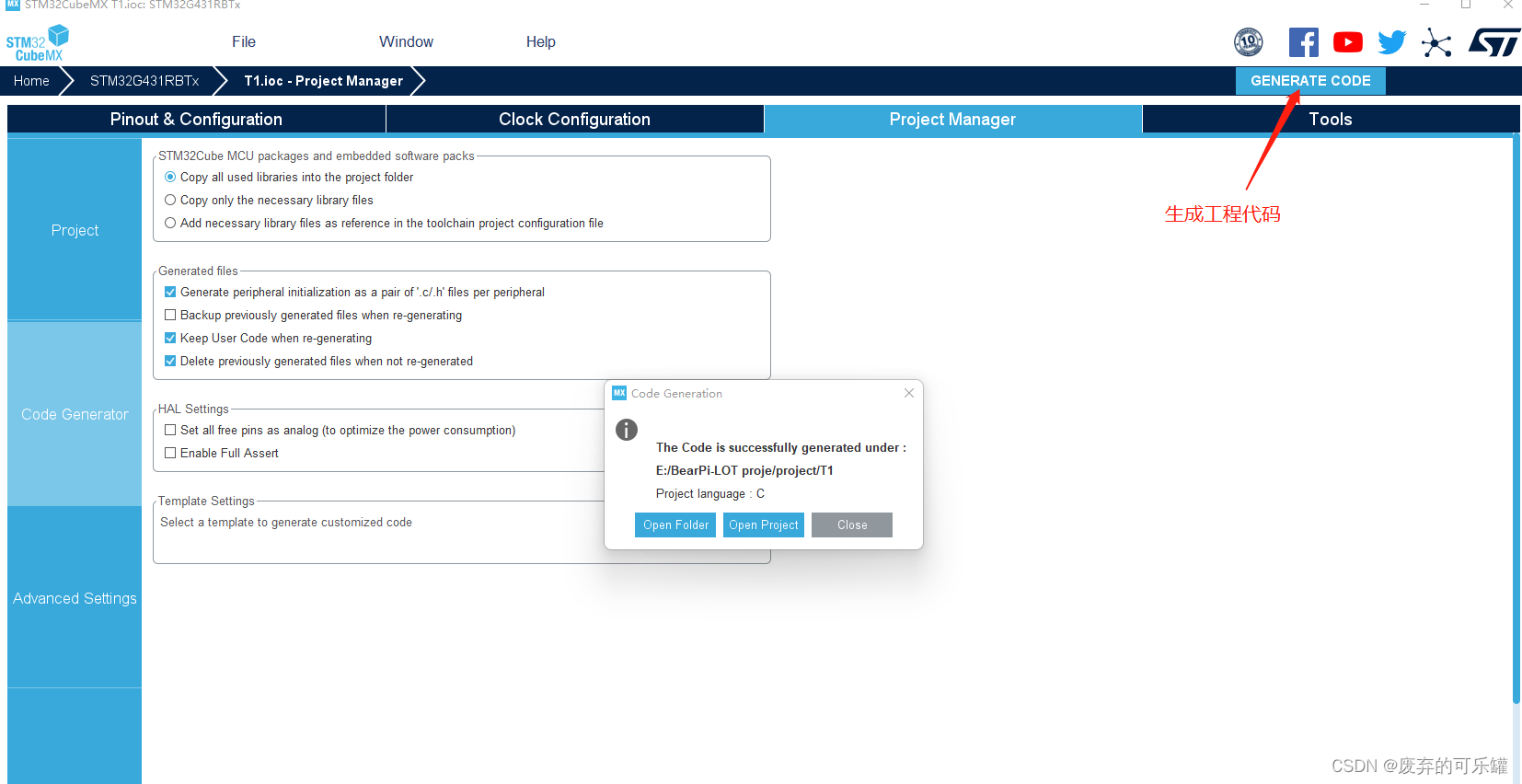

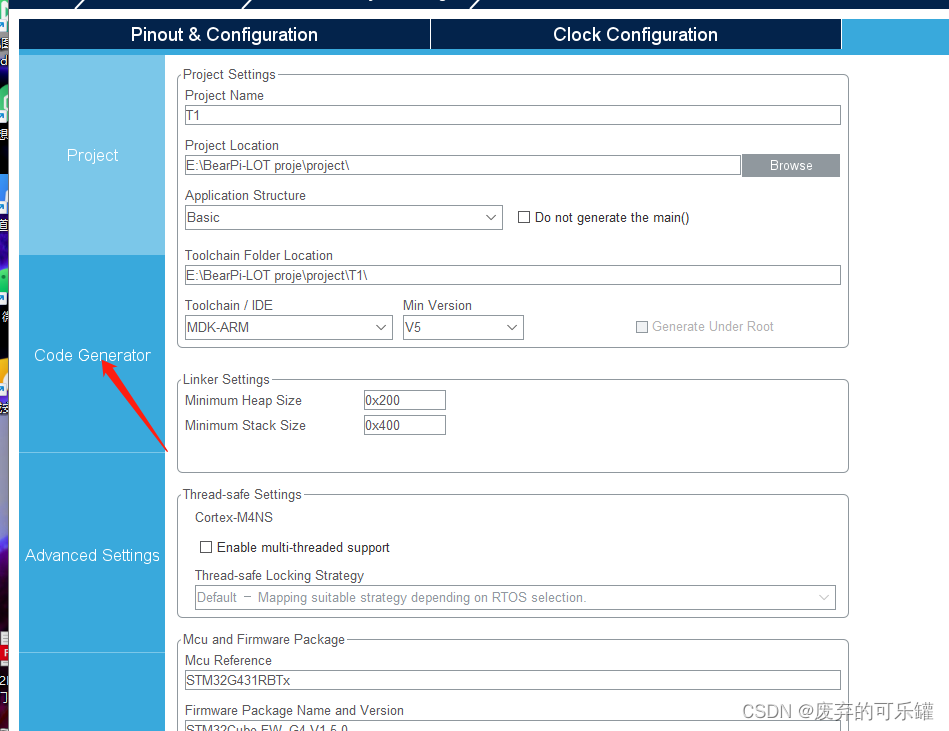

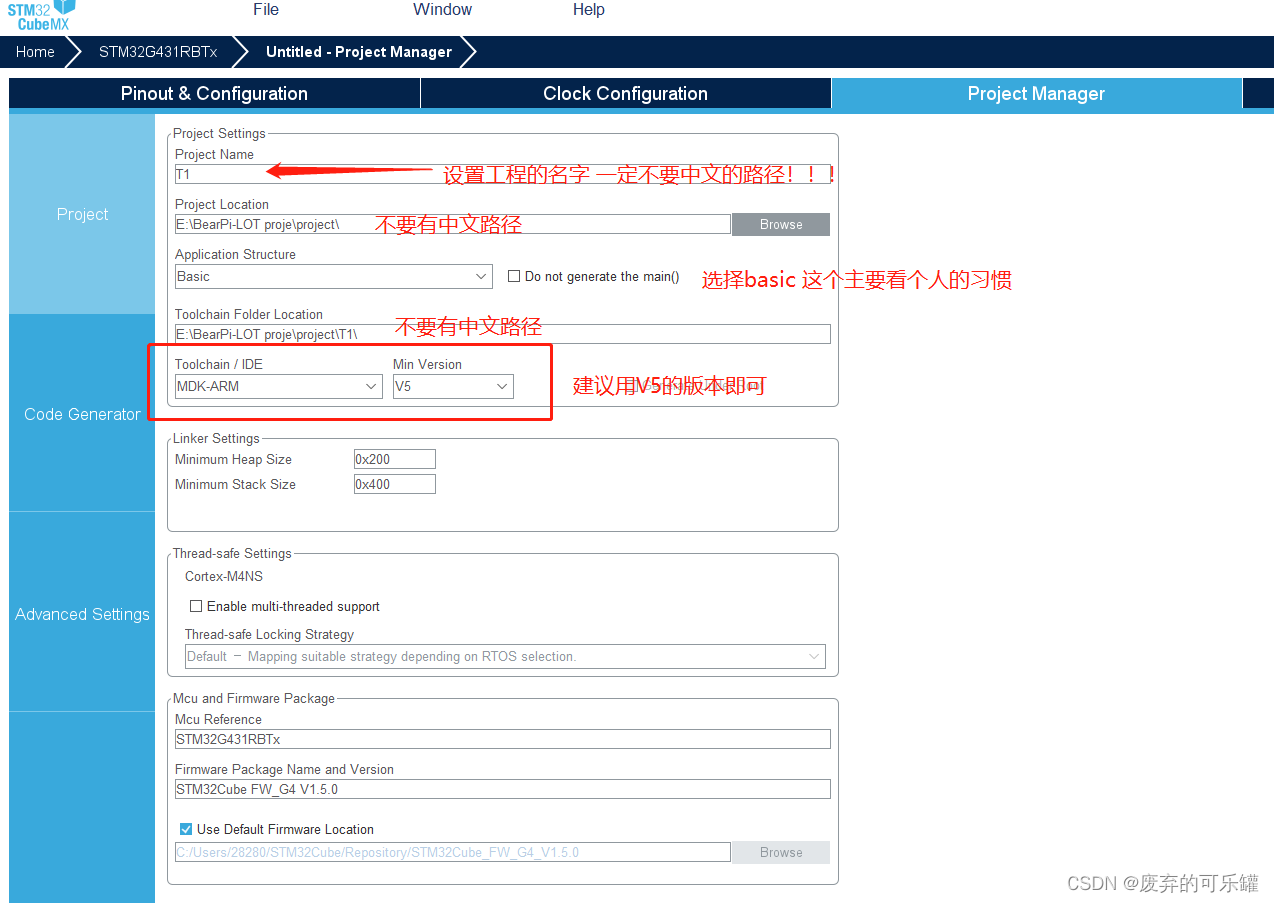

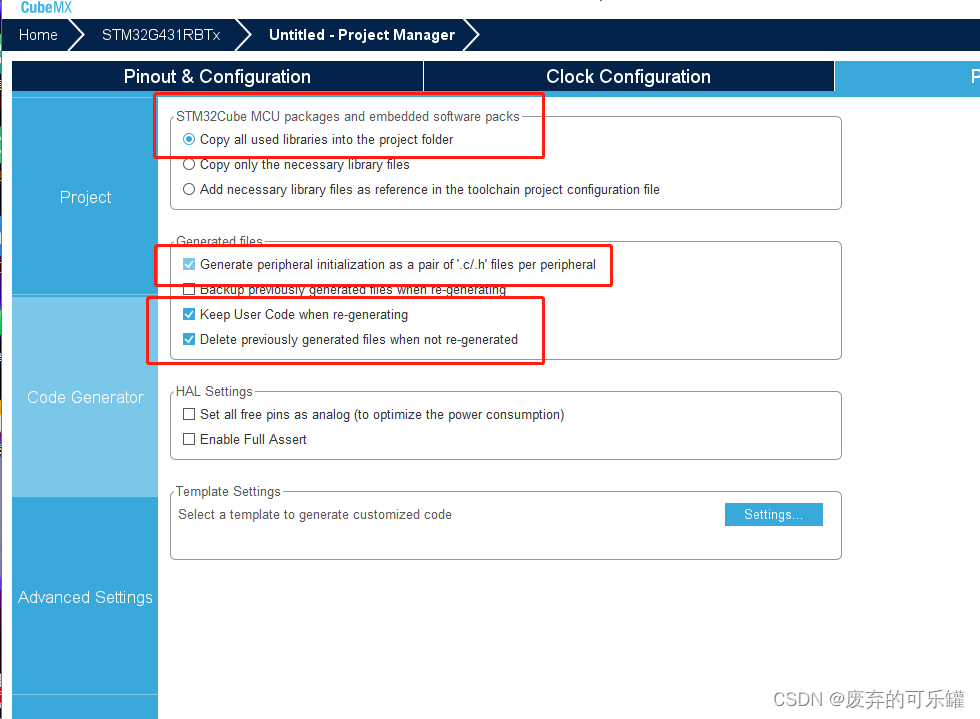

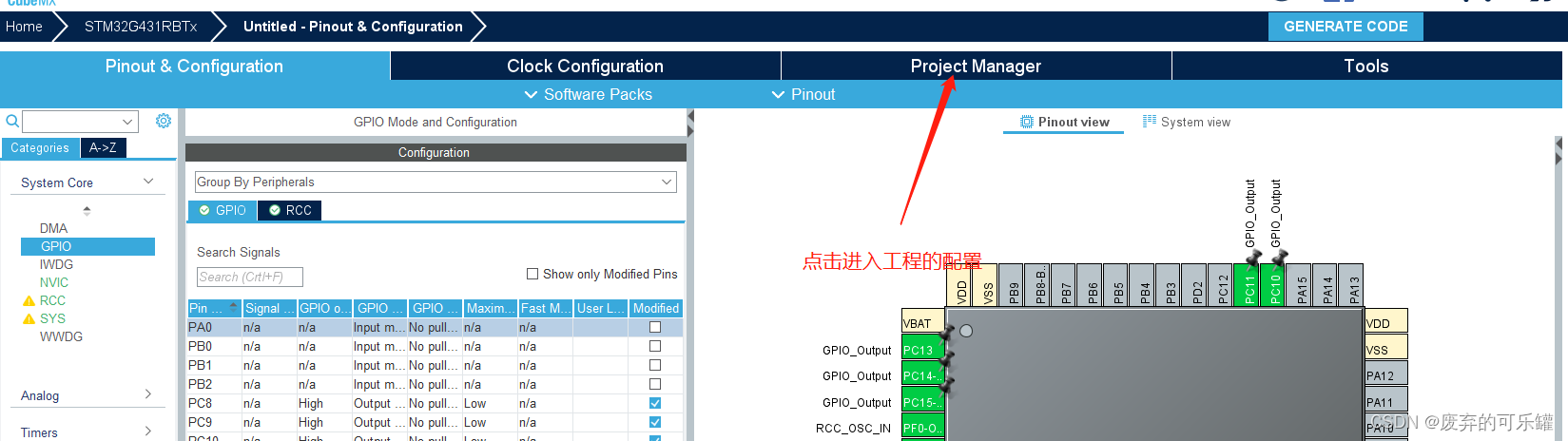

 生成工程配置的选择

这里的配置都是通常的配置 按照个人的习惯即可





 按键和点灯的 代码的配置

底层代码的分析：gpio文件里面写就好了

ucled这个值是为了方便我
