C8051f320 ADC调试

最新推荐文章于 2025-05-23 13:58:48 发布

原创

最新推荐文章于 2025-05-23 13:58:48 发布 · 1.9k 阅读

CC 4.0 BY-SA版权

文章标签：

本文记录了C8051F320单片机进行ADC调试的过程，包括ADC模块配置，如AMX0P设置、AD转换时钟和电压基准控制寄存器REF0CN的注意事项，以及使用定时器0溢出中断启动转换时遇到的问题，强调了溢出标志位手动清0的重要性。此外，还提到了AD值的提取和转换为ASCII码时的细节处理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

记录一下调试心得：
1.包含模块：

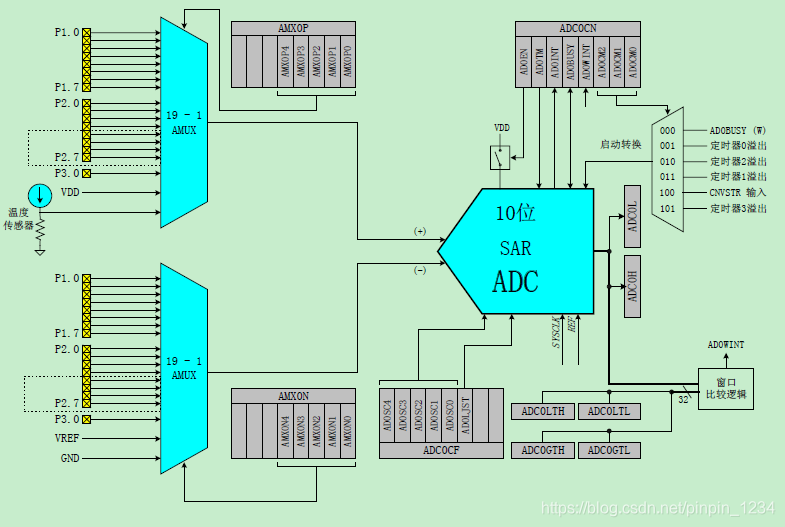

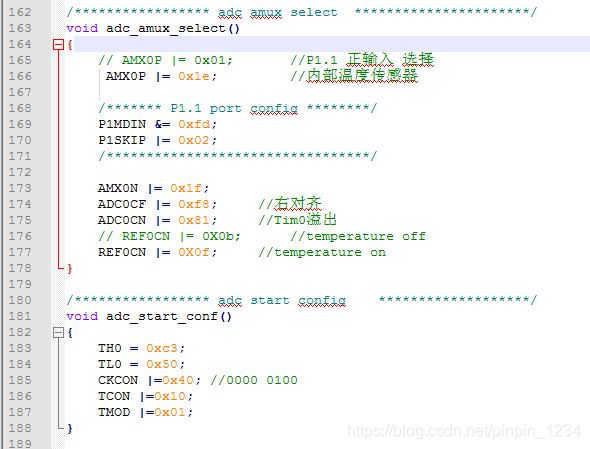

ADC：AMX0P配置采样来源，AD转换时钟来源，特别需留意电压基准控制寄存器的相关配置（REF0CN），采用这部分数据类型需注意，用char类型有些地方容易溢出，折腾了好久。
uart，time等配置之前用到过，注意时钟分频。
在这里插入图片描述

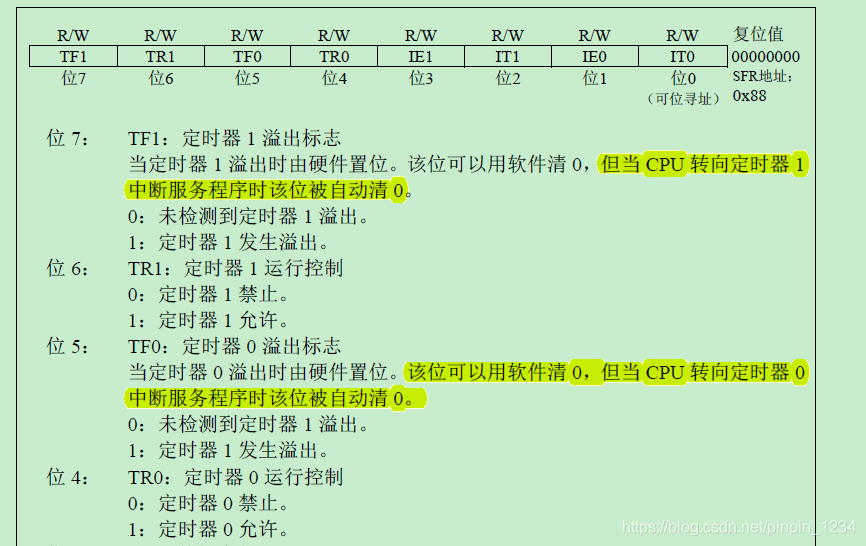

2.ADC这里采用的是定时器0溢出中断，之前用到该中断都是转向中断服务程序，所以溢出标志位可以自动清0，给自己挖了个坑~~
但是在ADC转换中，通过溢出标志位启动转换，并未进入定时器中断的服务程序，所以该标志位需要手动清 0 ！！！！

在这里插入图片描述

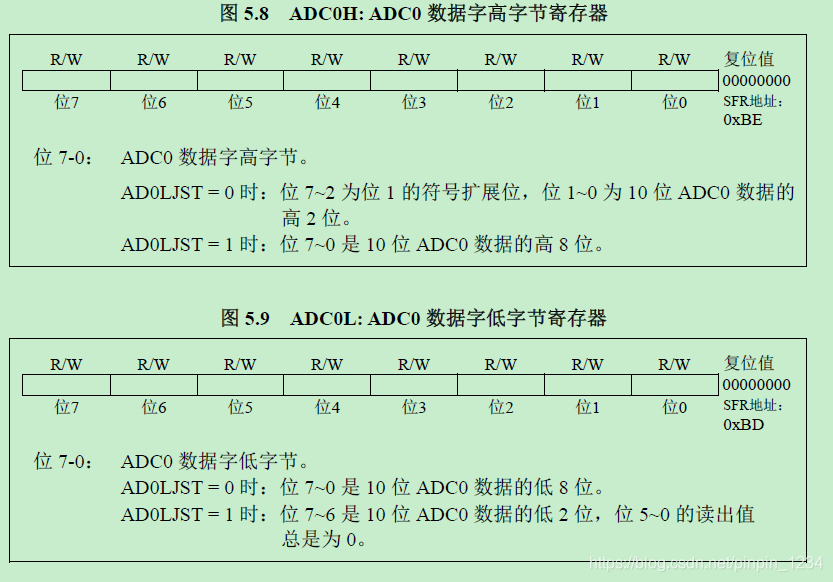

3.AD值的提取：F320是通过检测电压存储的10位2进制数，需要注意存储数据的对其方式。
2进制数到输出的ASCII之间的转换需留意（‘0’ =0x30），切不能混淆。

在这里插入图片描述

#include <c8051f320.h>

void init_function();
void interrupt_conf();
void adc_amux_select();
void adc_start_
