【TCP/IP 笔记】IPv4-02 | IPv4 报头详解

最新推荐文章于 2025-04-01 11:50:04 发布

Cody Tseng

最新推荐文章于 2025-04-01 11:50:04 发布

阅读量740

点赞数 2

分类专栏： Web 文章标签： IPv4 数据报报头结构详解

本文链接：https://blog.youkuaiyun.com/piggy_0204/article/details/86759988

版权

参考 <The TCP/IP Guide> http://tcpipguide.com

文章目录

- IPv4 数据报的一般格式

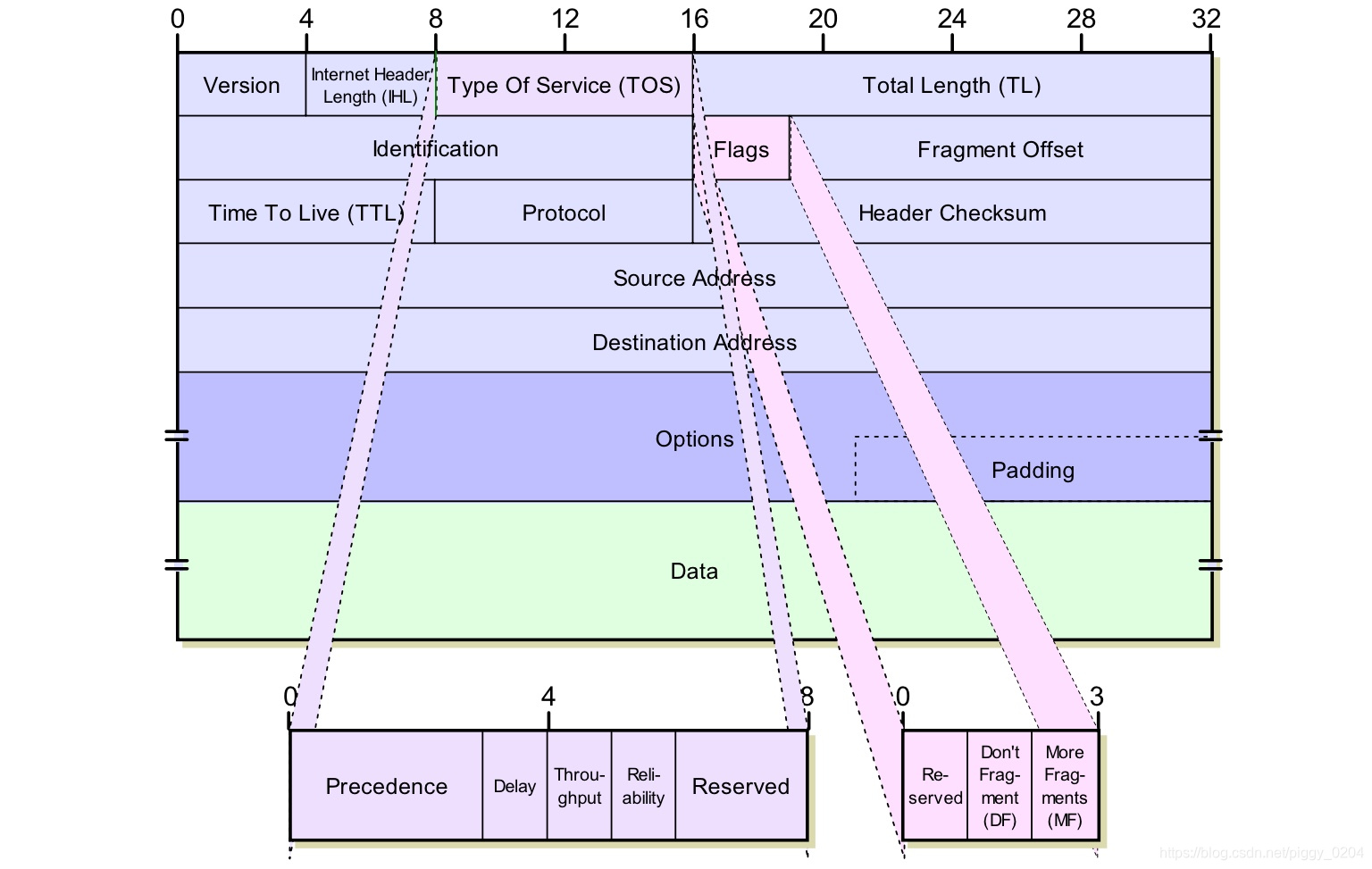

IPv4 数据报的一般格式

在这里插入图片描述

Version

用于标识生成该数据报的 IP 版本。对于 IPv4 这里的值为 4。

IHL (Internet Header Length)

以 32 比特为一个单位指出 IP 头的长度，包括选项和填补部分，当没有选项时这个值为 5。

TOS (Type Of Service)

携带 IP 数据报的服务质量特征信息，如优先传递，其含义后来被重新定义以供称为差异化服务 (Differentiated Services, DS) 的技术使用。

子字段

长度 (bits)

描述

Precedence

指示数据报的优先级，下面有八个定义的值，从最低到最高

Precedence 值	优先级
000	Routine
001	Priority
010	Immediate
011	Flash
100	Flash Override
101	CRITIC/ECP
110	Internetwork Control
111	Network Control
