6.关于屏幕显示
每次一个新项目的开发,我所做的第一件事就是确定所选定显示屏的型号规格,然后将规格书发给主板供应商让其先调屏参。
调屏参是很可能会出现无法点亮屏幕的情况,因为现在市场上有许多不同厂家的屏,不同尺寸,不同的接口,所以说点亮屏幕要预留一定的时间,否则拖延项目的进度。
Android现在主流的屏幕接口共有四种。
- HDMI
- LVDS
- EDP
- MIPI
在这四种屏幕接口中HDMI是最高效的,也能输出像4K这样的分辨率,无须考虑任何屏参的适配,只要有HDMI接口几乎所有屏幕都能快速点亮。
HDMI的缺点在于成本比较高,首先需要一个HDMI转换板,其次需要一根体积比较大的HDMI连接线,这些都会给结构设计带来相当大的阻碍,最后HDMI有个最大的缺点就是其插拔式的接口,可能会出现接触不良的严重后果。

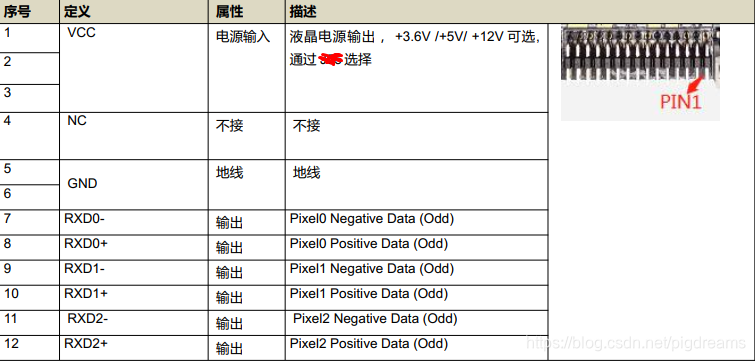

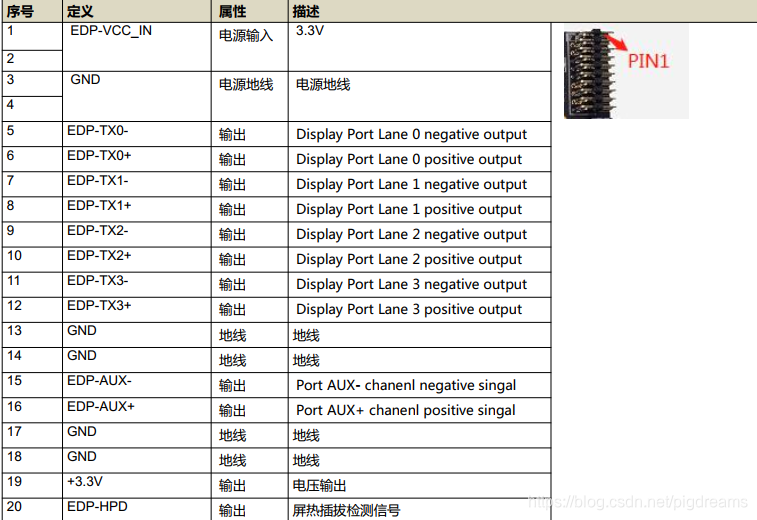

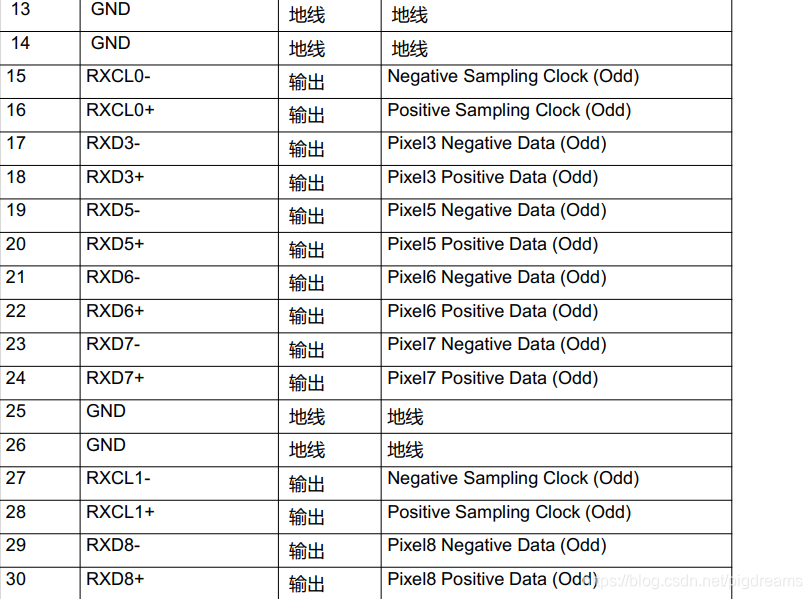

LVDS主要用于大尺寸屏幕的连接显示,如19寸、21.5寸、50寸等大尺寸液晶。而EDP主要运用于笔记本领域的屏幕显示,MIPI则运用于手机等小屏的显示。

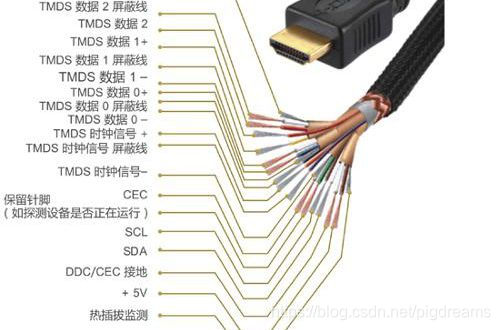

6.1 HDMI
高清多媒体接口(High Definition Multimedia Interface)是一种全数字化视频和声音发送接口,具有体积小,传输速率高,传输带宽宽,兼容性好,可以同时发送未压缩的音频及视频信号等优点。
HDMI规格可搭配宽带数字内容保护(HDCP),以防止具有著作权的影音内容遭到未经授权的复制。
HDMI支持5Gbps的数据传输率,最远可传输30米,足以应付一个1080p的视频和一个8声道的音频信号。此外HDMI支持EDID,DDC2B,因此具有HDMI的设备具有“即插即用”的特点
