标志寄存器

认识标志寄存器的特殊之处

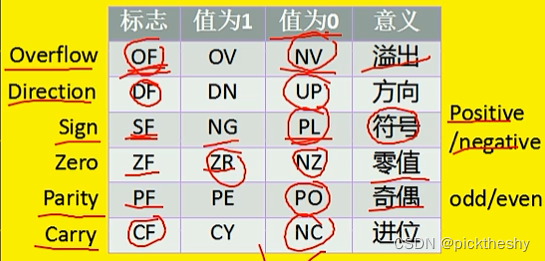

• 标志寄存器的结构

  • flag寄存器是按位起作用的，也就是说，它的每一位都有专门的含义，记录特定的信息。
  • 8086CPU中没有使用flag的1、3、5、12、13、14、15位，这些位不具有任何含义。

• 标志寄存器的作用

  • 用来存储相关指令的某些执行结果
  • 用来为CPU执行相关指令提供行为依据
  • 用来控制CPU的相关工作方式

• 直接访问标志寄存器的方法

  • pushf:将标志寄存器的值压栈;
  • popf :从栈中弹出数据，送入标志寄存器中。

ZF—零标志

• ZF标记相关指令的计算结果是否为0

  • ZF=1，表示“结果是0，1表示“逻辑真”
  • ZF=0，表示“结果不是0”，0表示“逻辑假”

• 在8086CPu的指令集中，有的指令的执行是影响标志寄存器的，比如: add，sub，mul，div，inc、or，and等，它们大都是运算指令，进行逻辑或算术运算

• 有的指令的执行对标志寄存器没有影响，比如:mov.push、pop等，它们大都是传送指令。

• 使用一条指令的时候，要注意这条指令的全部功能，其中包括执行结果对标记寄存器的哪些标志位造成影响。

PF—奇偶标志

• PF记录指令执行后，结果的所有二进制位中1的个数:
  • 1的个数为偶数，PF= 1;
  • 1的个数为奇数，PF = 0。

SF—符号标志

• SF记录指令执行后，将结果视为有符号数

  • 结果为负，SF= 1;
  • 结果为非负，SF=0。

• 基础：有符号数与补码

  • 计算机中有符号数一律用补码来表示和存储。正整数的补码是其二进制表示，与原码相同
    • 例:9的补码是00001001
  • 负整数的补码，将其对应正数二进制l的所有位取反(包括符号位，0变1，1变0)后加1
    • 例:-5的补码
    • -5对应正数5 (o0000101)→所有位取反
    • (11111010 )→加1(11111011)
    • 所以-5的补码是11111011。

• SF标志是CPU对有符号数运算结果的一种记录。

• 将数据当作有符已数来运算的时候，通过SF可知结果的正负;将数据当作无符号数来运算人SF的值则没有意义，虽然相关的指令影响了它的值。

CF—进位标志

• 在进行无符号数运算的时候，CF记录了运算结果的最高有效位向更高位的进位值，或从更高位的借位值。
• CF记录指令执行后，
  • 有进位或借位，CE=1
  • 无进位或借位，CF =0

OF—溢出标志

• 在进行有符号数运算的时候，如结果超过了机器所能表示的范围称为溢出

• OF记录有符号数操作指令执行后，

  • 有溢出，OF= 1
  • 无溢出，OF = 0

• 机器所能表达的范围

  • 以8位运算为例，结果用8位寄存器或内存单元来存放，机器所能表示的范围就是-128~127
  • 同理，对于16位有符号数，机器所能表示的范围是-32768~32767。
  • 注意，此处溢出只是对有符号数运算而言。

• CF和OF的区别

  • CF是对无符号数运算有意义的进/借拉标志位
