一、背景

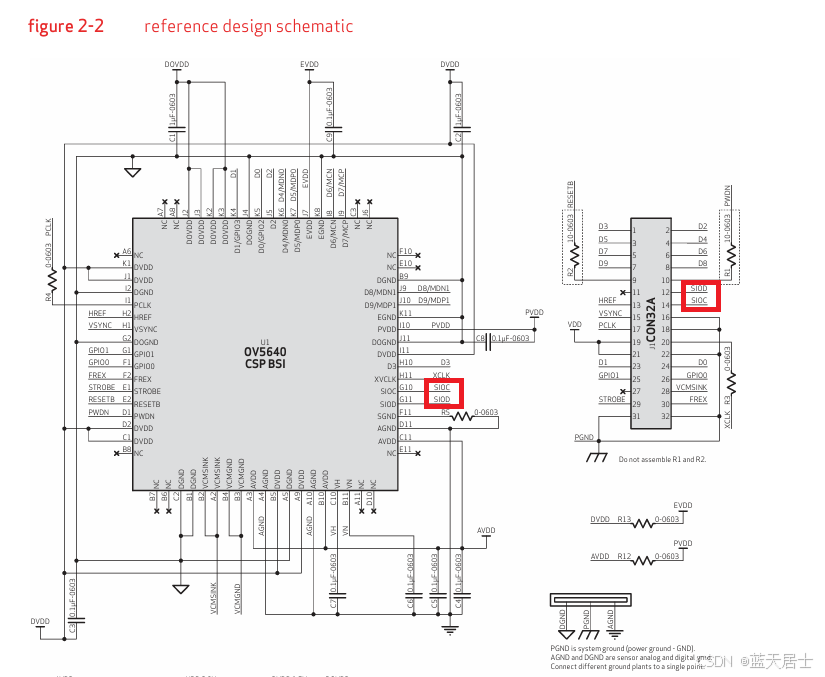

笔者在实际项目中，由于主芯片ESP32-S3所接的外设比较多，导致了引脚不够，因此使Camera（OV5640）的SCCB接口的时钟线和数据线与其它设备（如Audio、EEPRom等）所使用的I2C总线共用一路I2C。

但是这样一来，会导致以下问题：

单独测试Camera，没有问题；单独测试那些I2C设备，也没有问题。但是只要把这两者“掺和”到一起，就不正常了，Camera还能正常工作，那些设备就不行了。

二、问题求解

针对于这个问题，笔者咨询了乐鑫技术支持：
