一种低成本的机械动平衡方法 郑氏橡皮泥动平衡法

2016年开始想做涡喷发动机, 最终问题都卡在动平衡上, 考虑动平衡很久了,成本都太高. 想了好久好久. 从去年开始想,大概一年多… 想了好几种方案, 昨晚无意间就想到了这么一个简单的方法. 适合低成本的对设备进行动平衡.设备简单无需复杂的电子设备仪器. 适合小批量的设备动平衡. 做涡喷也是可以用得上的. 其它设备也用的上.
首先声明. 本发明未经本人同意不得将之用于商业行为.
首先声明. 本发明未经本人同意不得将之用于商业行为.
首先声明. 本发明未经本人同意不得将之用于商业行为.
首先声明. 本发明未经本人同意不得将之用于商业行为.

自己用可以,自己做也可以.但不能在未经本人同意的情况下,将本发明做成产品出售.
(成本不高,利润也不高. 各位看官就不要和我抢生意了. 公布本发明的主要目的是为了给那些没钱又想发明创造的阳台党同志们, 以及启发其它发明作为参考.请尊重知识产权哦…)

原理说明

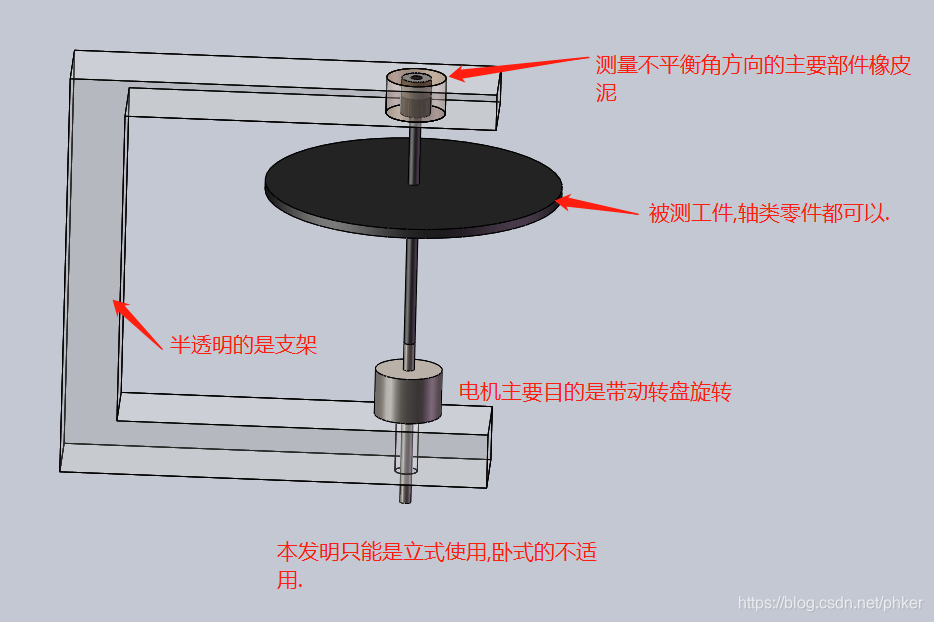

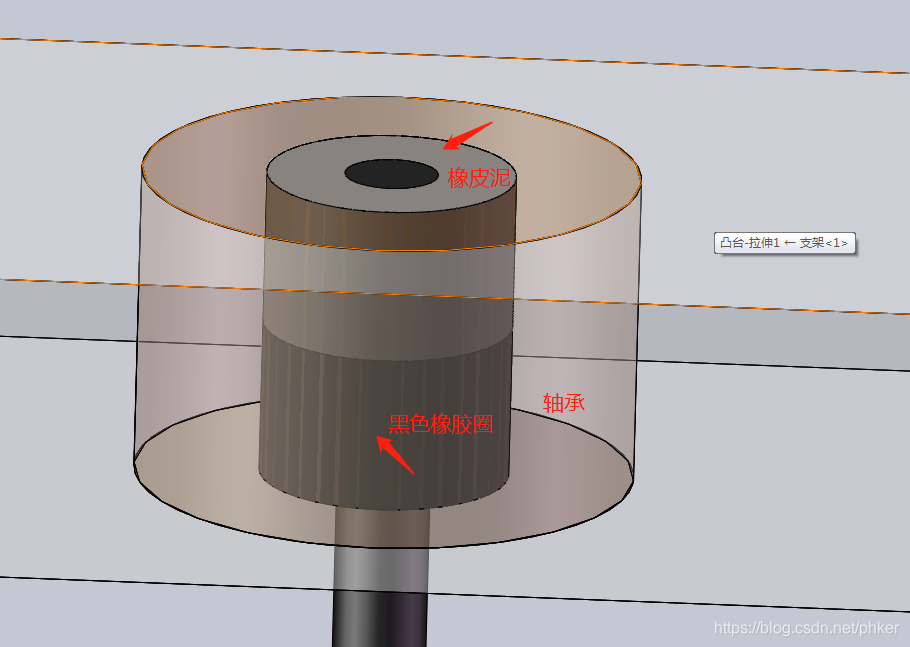

不平衡量会在高速运动下,变成椭圆运动. 变成一种离心力. 这种离心力会将黑色橡胶圈或者硅胶圈的某一个方向挤压变形,同时也会把橡皮泥部分挤压变形. 离心力越大变形越大, 由于橡皮泥和橡胶圈都会随着工件一起转动. 故而橡皮泥变形的角度就是不平衡量的角度.
黑色橡胶圈的作用则只是起到了支撑作用,防止震动过大导致危险产生. 同时也限制了工件的震动幅度.
黑色橡胶圈的另外一个作用则是在平衡结束的时候使得工件复位到中心.方便判断不平衡的角度
橡皮泥的作用则是利用橡皮泥的可塑性及形态保持特性, 记录不平衡量的角度.和不平衡量的大小.

轴承则只是起到了润滑旋转作用.

本方法命名为郑氏橡皮泥平衡法.
本发明未经本人同意不得将之用于商业行为.
发明人 郑桂良
