单片机3.3V GPIO 控制 5V 通断

最新推荐文章于 2025-03-03 21:43:27 发布
最新推荐文章于 2025-03-03 21:43:27 发布
阅读量7.7k 收藏 17
点赞数 2
分类专栏： HardWare MCU 51 SiliconF340
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/phenixyf/article/details/108755922
版权
本文介绍了一种在HUB-RPA项目中利用3.3V信号控制USB5V通断的方法。面对仅能提供3.3V的F340GPIO输出，通过电路改进实现了对USB5V的有效控制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

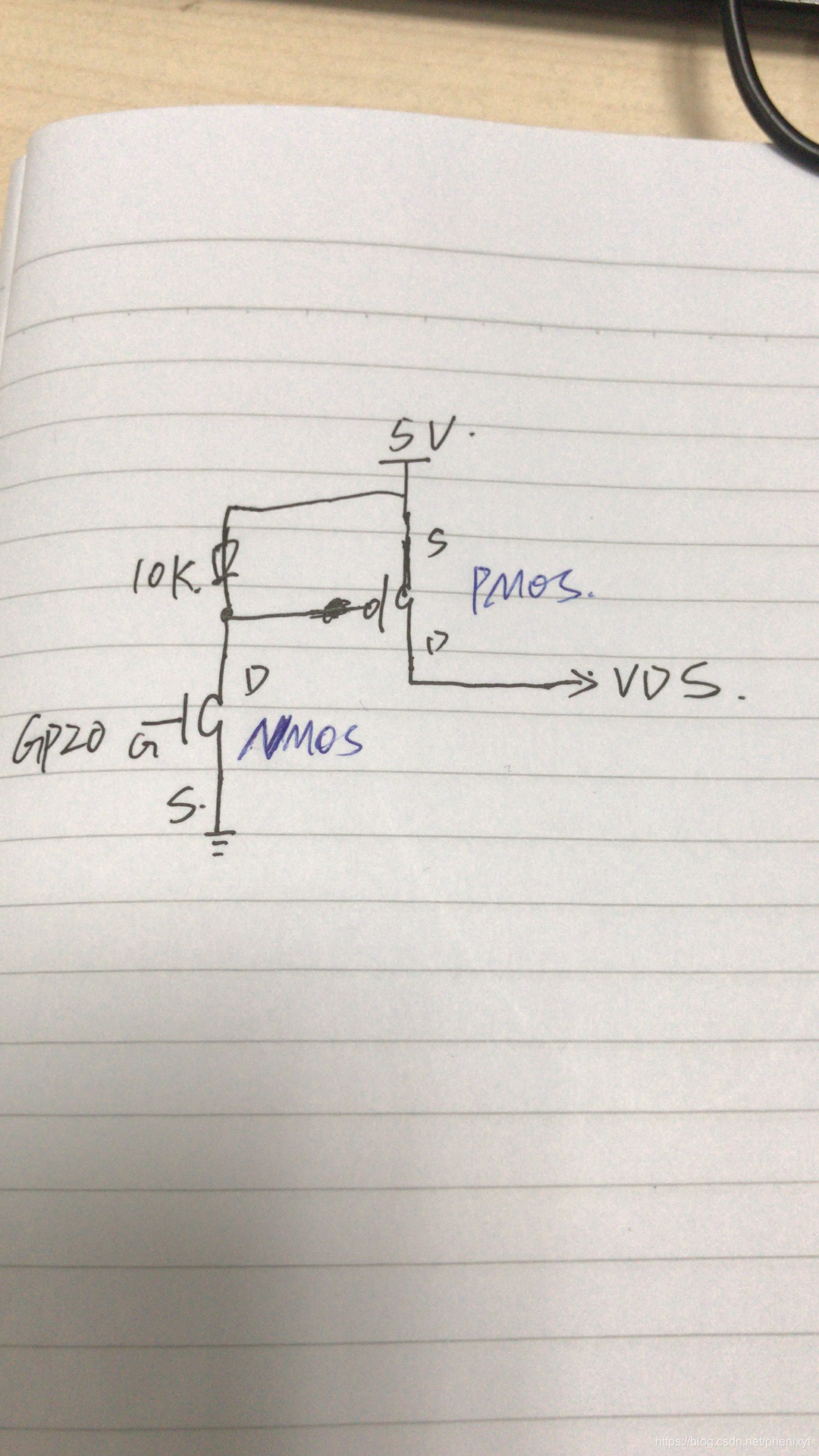

HUB-RPA项目中，F340 GPIO 输出只有3.3V，用它来控制USB 5V的通断，只用一个PMOS 有问题，电路修改如下后，可正常控制USB 5V的通断。
