个人作业面向对象——实验三分析类

1. 类图综述

参与者（actor）：用户，银行
边界类(boundary)：表示参与者与系统之间进行的交互以及信息交流，图中有卡号密码验证界面、主菜单、取款界面、存款界面、查询余额界面、转账界面、机器维修界面。
控制类（control）：标识为一个用例具有的事件流的控制行为，途中主要有账户验证登录管理、操作控制、后台取款控制、后台存款控制、显示余额、转账操作、机器维修操作。
实体类（entity）：表示数据库中存储的信息及相关行为，
图中有ID卡号，现金。



2. 类描述

参与者：

用户类：使用整个ATM系统，ATM系统的服务对象。



银行类：管理ATM系统。



边界类：

卡号密码验证界面：进行用户的卡号密码对应验证。

主菜单：ATM机主操作菜单

取款界面：控制取款操作

存款界面：控制存款操作

查询余额界面：查询卡里余额

转账界面：通过ATM机转账现金

机器维修界面：银行维护ATM机



控制类：

账户验证登录管理：对用户的卡以及密码进行验证

操作控制：对用户的选择进行相应的回应

后台取款控制：响应用户的取款操作

后台存款控制：响应用户的存款操作

显示余额：在ATM机上显示卡里的余额

转账操作：响应用户的转账操作

机器维修操作：维修ATM机



实体类：

现金：存取流通现金

ID卡：用户储蓄帐号

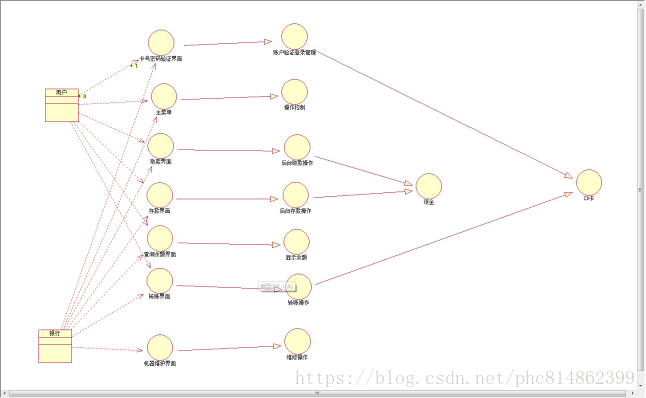

3. 分析类图
