深度学习笔记之RCNN、Fast-R-CNN、Faster-R-CNN

利用神经网络进行目标检测，目前已经有很多方法，从RCNN到Fast-R-CNN再到Faster-R-CNN。YOLO SSD等等。本文主要记录一下RCNN、Fast-R-CNN、Faster-R-CNN的学习。

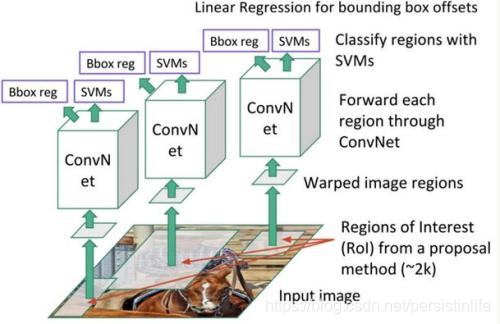

RCNN

在原始图片上利用RIO（Regions of Interest ）进行处理。

• 在原始图片上使用selective search 搜索待检测区域，第一步是提取到2000个区域。（selective search使用区域划分方法，将图片划分成很小的区域，再通过相似度和区域大小进行聚合，在不同的颜色空间下计算。）
• 分别对2000个区域通过卷积提取特征并输出到全连接层
• 全连接层分别进行Bbox 回归，SVM的分类
  （Bbox 回归：例如样本图片上A区域是标记是目标物 坐标（1，1，5，5） Bbox回归用于坐标位置的更新，SVM用于分类是否是目标物）
  优化点：
  1.2000个特征是独立进行CNN的，需要提取2000次特征。
  2.对于原始图片需要非常多的候选区域

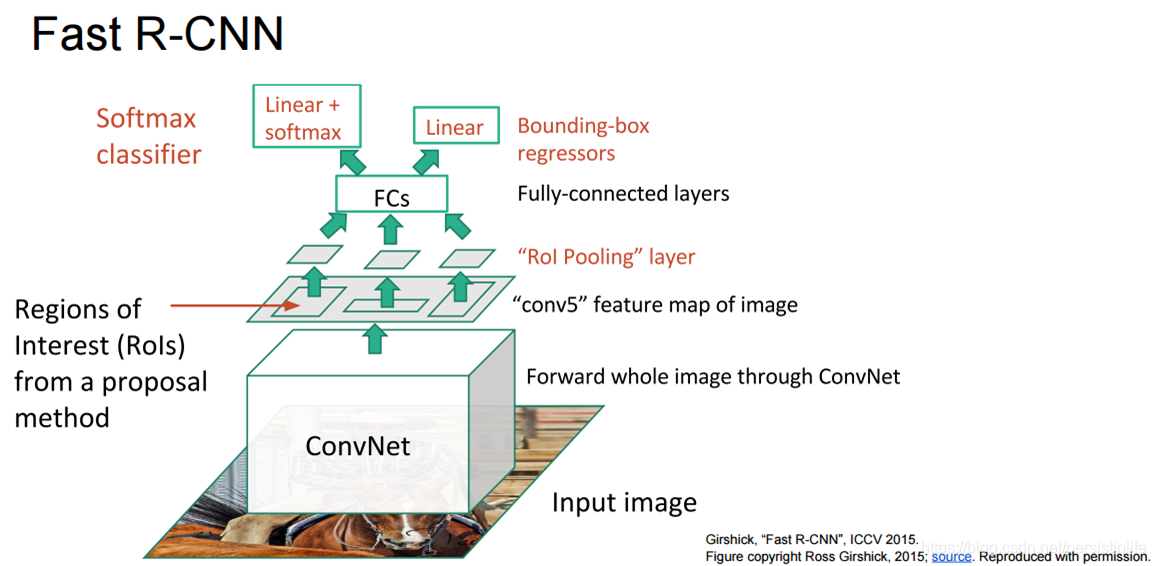

FAST R-CNN

在特征图上提取目标。

• 对输入图片进行卷积提取特征（例如fast r-cnn使用vgg16的conv5生成特征图）
• 特征图通过卷积后的特征映射得到ROI，并通过Rol Pooling对特征图转换成相同大小
• 因为特征图都被转为相同大小，进而就可以一起输出到全连接层进行回归和分类的任务了。

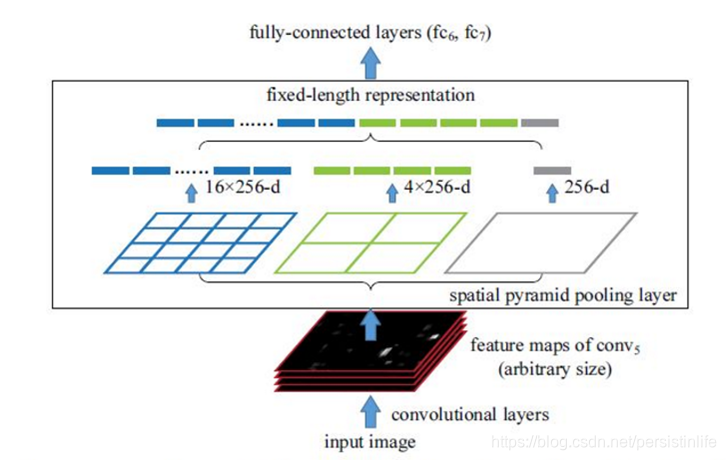

  此处提一下SPP网络
  spp网络引入了特征图pooling的方法，将特征图转成相同大小。

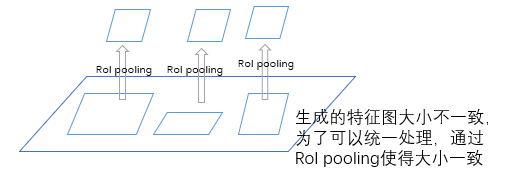

  （Rol Pooling：对于特征块可能存在不同大小，通过该Pooling使得大小一致，即可统一处理了）
  优化点：

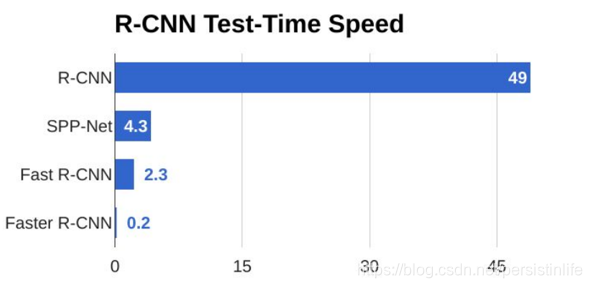

  区域选择依赖选择性搜索，该算法只能在cpu运行且速度慢。测试中预测需要2.3s，确定2000个区域则需要2s


Faster R-CNN

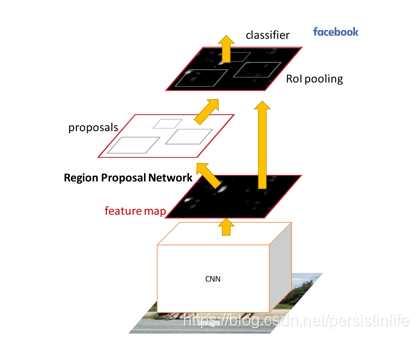

Faster R-CNN相比较Fast R-CNN主要优化了使用深层网络RPN确定区域代替Selective Search。

• 相同处理方式原图像首先通过CNN得到特征图

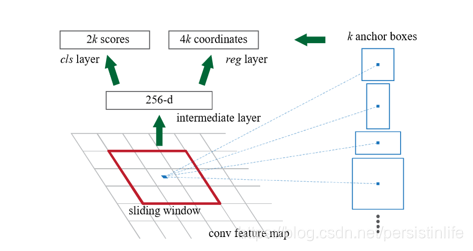

• 再通过RPN得到特征图块，由下图可以看到对于第一步特征图，使用一个滑动窗生成anchor。每个特征图中的点都会生成长宽大小不一的特征块，三种面积，三种长宽比，所以共有9种。例如对于4060的特征图，总共产生4060*9=21600个。
  对于2w个框处理方式：
  1.越界的框 去除 例如剩余约6000
  2.NMS(非极大抑制)重叠的选择可能性>0.7 例如剩余约2000
  3.按照是不是物体可能性倒序取top128个为前景，再取负例背景128个，共256个。
  -
• 有了以上的步骤就是进行分类任务。
