Vivado LVDS Iserdes 踩过的坑

最新推荐文章于 2025-08-19 06:15:00 发布
原创 最新推荐文章于 2025-08-19 06:15:00 发布 · 3.7k 阅读 · 21 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#verilog

本文详细介绍了如何通过SelectIO IP配置Iserdes以实现LVDS输入的8bit扩展至10bit，并强调了数据顺序、DDRMode设置和Bitslip调整的重要性，确保数据正确解码和对齐。

1、Iserdes包含在selectIO   IP中，直接调用IP，配置参数即可获得想要的Iserdes；

LVDS 输入4路，解码输出8bit，要改成10bit，单独取扩展Iserdes容易出错，直接调用IP  SelectIO，配置好参数，生成后查看代码即可。

2、注意Iserdes的输入数据和输出数据的先后顺序；

3、数据输出需要对齐才能解码，DDR Mode调节，输出数据对齐方式。

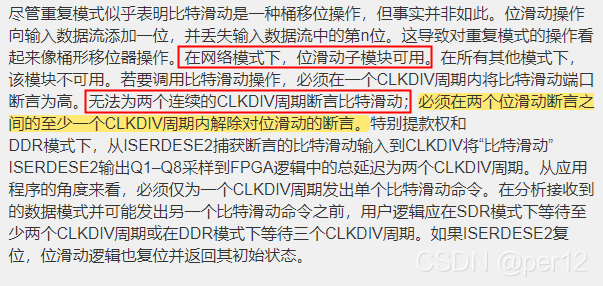

 4、Bitslip调节了还是有问题，需要关注下面这个点，每次移动必须间隔：

5、当移动到正确解码格式后，不要在移动了。
