Heartbeat nginx HA集群构建

已于 2024-12-23 10:25:23 修改
阅读量44 收藏
点赞数
CC 4.0 BY-SA版权
文章标签： nginx 运维
于 2023-10-27 11:15:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/pengdott/article/details/134011452

一、前言

        HA(high available)高可用，又被叫做双机热备，多用于生产业务系统。两台服务器一台做为主机，一台备用。当主服务器宕机，备用服务器自动接管服务，完成切换。

二、实验环境

1.操作系统版本：centOS7

2.服务器两台，IP地址配置采用一块网卡配置两个IP地址

主节点服务器：hangmaster（主机名）

eth0 IP1:172.16.81.62

eth0 IP2:172.16.81.64

备用节点服务器：hangslave（主机名）

eth0 IP1:172.16.81.63

eth0 IP2:172.16.81.65

漂移IP：172.16.81.61

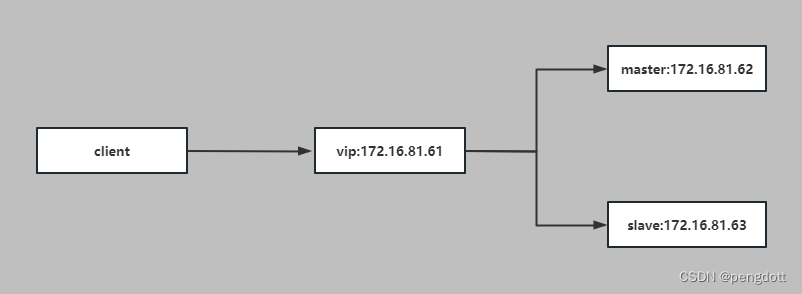

3.实验拓扑

三、配置

以下两台服务器相同

1.hosts文件配置，

vim /etc/hosts

增加以下内容：

172.16.81.62 hangmaster
172.16.81.63 hangslave

2.关闭操作系统防火墙和selinux

（1）、关闭防火墙

systemctl stop firewalld

systemctl disable firewalld

（2）、关闭selinux

setenforce 0

sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

四、拷贝安装介质

以下两台服务器相同

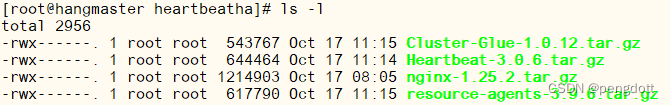

包括nginx、heartbeat、glue、Resource Agents安装包

五、安装

1.安装依赖组件

以下两台服务器相同

（1）、安装gcc

yum install -y gcc-c++

（2）、安装PCRE pcre-devel

yum install -y pcre pcre-devel

（3）、安装zlib

yum install -y zlib zlib-devel

（4）、安装OpenSSL

yum install -y openssl openssl-devel

2.安装nginx，以下两台服务器相同

（1）、执行

tar -zxvf nginx-1.25.2.tar.gz

cd nginx-1.25.2/

./configure

make&&make install

（2）、添加nginx启动脚本

vim /etc/init.d/nginx

添加以下内容：

#!/bin/sh
# chkconfig: 2345 80 90
# description: Start and Stop nginx
#PATH=/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/usr/bin


DESC="nginx daemon"
NAME=nginx
DAEMON=/usr/local/nginx/sbin/$NAME
CONFIGFILE=/usr/local/nginx/conf/$NAME.conf
PIDFILE=/usr/local/nginx/logs/$NAME.pid
SCRIPTNAME=/etc/init.d/$NAME


set -e
[ -x "$DAEMON" ] || exit 0


do_start() {
$DAEMON -c $CONFIGFILE || echo -n "nginx already running"
}


do_stop() {
kill -INT `cat $PIDFILE` || echo -n "nginx not running"
}


do_reload() {
kill -HUP `cat $PIDFILE` || echo -n "nginx can't reload"
}


case "$1" in


start)
echo -n "Starting $DESC: $NAME"
do_start
echo "."
;;
stop)
echo -n "Stopping $DESC: $NAME"
do_stop
echo "."
;;
reload|graceful)
echo -n "Reloading $DESC configuration..."
do_reload
echo "."
;;
restart)
echo -n "Restarting $DESC: $NAME"
do_stop
do_start
echo "."
;;
*)
echo "Usage: $SCRIPTNAME {start|stop|reload|restart}" >&2
exit 3
;;
esac


exit 0

（3）、注册系统服务

chkconfig --add nginx

chmod a+wrx /etc/init.d/nginx

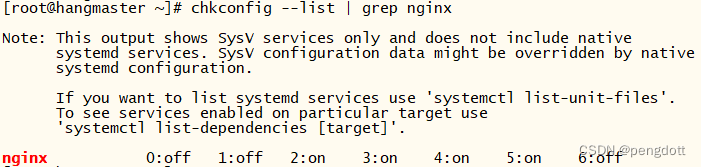

--注册完成后通过chkconfig --list  nginx命令查看，出现下列内容说明添加成功

--2023.11.02补充：

以服务方式注册：

在如下位置创建服务脚本nginx.service

vi /usr/lib/systemd/system/nginx.service

服务脚本内容如下(注意路径要对应，这里的路径是/usr/local/nginx/sbin)：

[Unit]
Description=nginx - web server
After=network.target remote-fs.target nss-lookup.target

[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStartPre=/usr/local/nginx/sbin/nginx -t -c /usr/local/nginx/conf/nginx.conf
ExecStart=/usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf
ExecReload=/usr/local/nginx/sbin/nginx -s reload
ExecStop=/usr/local/nginx/sbin/nginx -s stop
ExecQuit=/usr/local/nginx/sbin/nginx -s quit
PrivateTmp=true

[Install]
WantedBy=multi-user.target


重新加载系统服务

systemctl daemon-reload
  • 1

启动服务

systemctl start nginx.service

（4）、设置权限

chmod a+wrx /etc/init.d/nginx

（5）、

启动nginx服务

service nginx start

（6）、启动nginx服务后，通过浏览器打开nginx首页查看，为了检查HA集群切换效果，建议修改主节点和备用节点首页内容

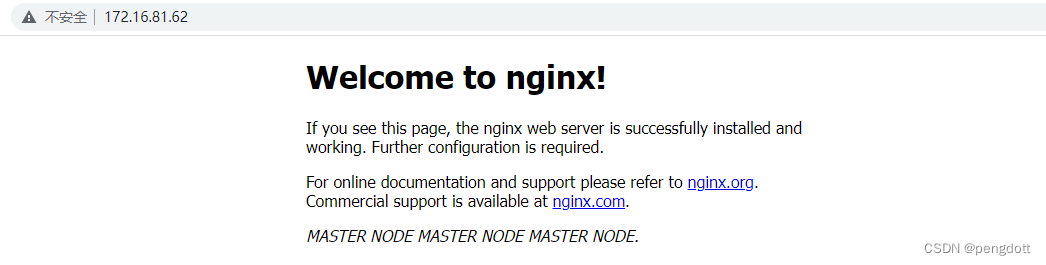

主节点：

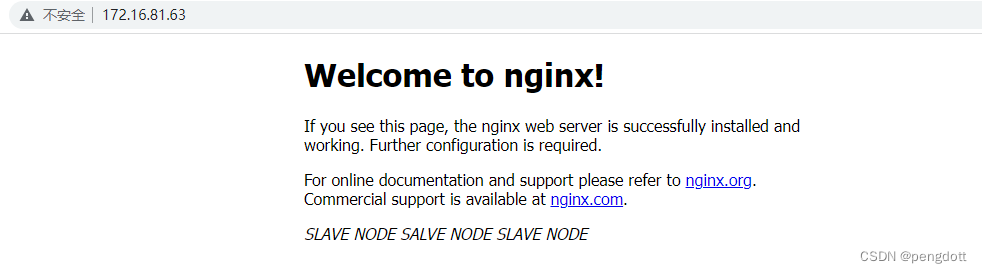

备用节点：

3.编译安装heartbeat

第一步到第四步主节点和备用节点一致

（1）、安装依赖包

yum install -y bzip2 autoconf automake libtool glib2-devel libxml2-devel bzip2-devel libtool-ltdl-devel asciidoc libuuid-devel

（2）、安装glue

tar -zxvf Cluster-Glue-1.0.12.tar.gz

cd Cluster-Glue-1.0.12/

groupadd haclient

useradd -g haclient hacluster

./autogen.sh

./configure --prefix=/usr/local/heartbeat/

make && make install

（3）、安装Resource Agents

tar -zxvf resource-agents-3.9.6.tar.gz

cd resource-agents-3.9.6/

./autogen.sh
export CFLAGS="$CFLAGS -I/usr/local/heartbeat/include -L/usr/local/heartbeat/lib"
./configure --prefix=/usr/local/heartbeat/
vim /etc/ld.so.conf.d/heartbeat.conf
#添加：
  /usr/local/heartbeat/lib
ldconfig
make && make install

（4）、安装Heartbeat

tar -zxvf Heartbeat-3.0.6.tar.gz

cd Heartbeat-3.0.6/

./bootstrap
export CFLAGS="$CFLAGS -I/usr/local/heartbeat/include -L/usr/local/heartbeat/lib"
./configure --prefix=/usr/local/heartbeat/
vim /usr/local/heartbeat/include/heartbeat/glue_config.h
   /*define HA_HBCONF_DIR “/usr/local/heartbeat/etc/ha.d/”*/ #把这一行用/**/注释掉
make && make install

4.配置Heartbeat

（1）、主节点操作，拷贝配置文件（System configuration = “/usr/local/heartbeat/etc” 默认的配置需要置于 /usr/local/heartbeat/etc目录下 默认该目录不存在配置文件）

cp  /usr/local/heartbeat/share/doc/heartbeat/ha.cf  /usr/local/heartbeat/etc/ha.d
cp /usr/local/heartbeat/share/doc/heartbeat/authkeys /usr/local/heartbeat/etc/ha.d
cp  /usr/local/heartbeat/share/doc/heartbeat/haresources /usr/local/heartbeat/etc/ha.d

（2）、配置authkeys（该文件表示发送心跳时 机器用于验证的key的hash算法 双方必须配置成一致的密码）

vim /usr/local/heartbeat/etc/ha.d/authkeys

增加或者修改：

auth 3   #表示使用id为3的验证 下边需要定义一个3的验证算法，这里要保持一致，输了2下面就对应2，输了3下面就对应3
3 md5 Hello!  #口令（Hello!）随便给 主从配置相同即可

修改权限：

chmod 600 /usr/local/heartbeat/etc/ha.d/authkeys

（3）、配置haresources

该文件表示资源的管理，如果是主机，当主机启动后，自动加载该文件中配置的所有启动资源

vim /usr/local/heartbeat/etc/ha.d/haresources

添加或修改：

hangmaster 172.16.81.61/24/eth0:0 nginx

注意：这里的172.16.81.61是配置的虚拟IP；nginx表示启动的服务，需要在/etc/init.d/目录下有对应启动服务的脚本，注意master为主节点主机名

（4）、修改ha.cf（该配置文件用于配置心跳的核心配置）

vim /usr/local/heartbeat/etc/ha.d/ha.cf

添加或修改：

debugfile /var/log/ha-debug
logfile /var/log/ha-log
logfacility local0
keepalive 2
deadtime 30
warntime 10
initdead 60
udpport 694
ucast eth0 172.16.81.63
auto_failback on
node hangmaster
node hangslave
ping 172.16.81.1
respawn hacluster /usr/local/heartbeat/libexec/heartbeat/ipfail

说明：
debugfile /var/log/ha-debug：该文件保存heartbeat的调试信息。
logfile /var/log/ha-log：heartbeat的日志文件。
keepalive 2：心跳的时间间隔，默认时间单位为秒s。
deadtime 30：超出该时间间隔未收到对方节点的心跳，则认为对方已经死亡。
warntime 10：超出该时间间隔未收到对方节点的心跳，则发出警告并记录到日志中。
initdead 60：在某系统上，系统启动或重启之后需要经过一段时间网络才能正常工作，该选项用于解决这种情况产生的时间间隔，取值至少为deadtime的2倍。
udpport 694：设置广播通信使用的端口，694为默认使用的端口号。
ucast eth1 172.16.254.28：设置对方机器心跳检测的网卡和IP。
auto_failback on：heartbeat的两台主机分别为主节点和从节点。主节点在正常情况下占用资源并运行所有的服务，遇到故障时把资源交给从节点由从节点运行服务。在该选项设为on的情况下，一旦主节点恢复运行，则自动获取资源并取代从节点，否则不取代从节点。
respawn heartbeat /usr/lib/heartbeat/ipfail：指定与heartbeat一同启动和关闭的进程，该进程被自动监视，遇到故障则重新启动。最常用的进程是ipfail，该进程用于检测和处理网络故障，需要配合ping语句指定的ping node来检测网络连接。如果你的系统是64bit，请注意该文件的路径。
注意：一般启动时会报错因为 ping和ucast这些配置都需要插件支持 需要将lib64下面的插件软连接到lib目录 才不会抛出异常。注意node节点配置中的主机名

ln -svf /usr/local/heartbeat/lib64/heartbeat/plugins/RAExec/* /usr/local/heartbeat/lib/heartbeat/plugins/RAExec/
ln -svf /usr/local/heartbeat/lib64/heartbeat/plugins/* /usr/local/heartbeat/lib/heartbeat/plugins/

（5）、从节点配置文件以同样方式生成

（6）、从节点修改ha.cf文件，只需将心跳IP改成主节点IP即可

（7）、启动服务（启动heartbeat服务，先启动主节点，再启动从节点）

service heartbeat start

（8）、测试结果：

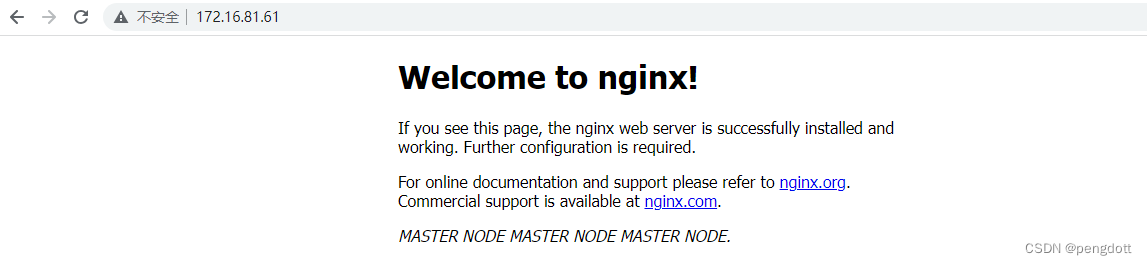

两台服务器同时启动情况下，访问VIP

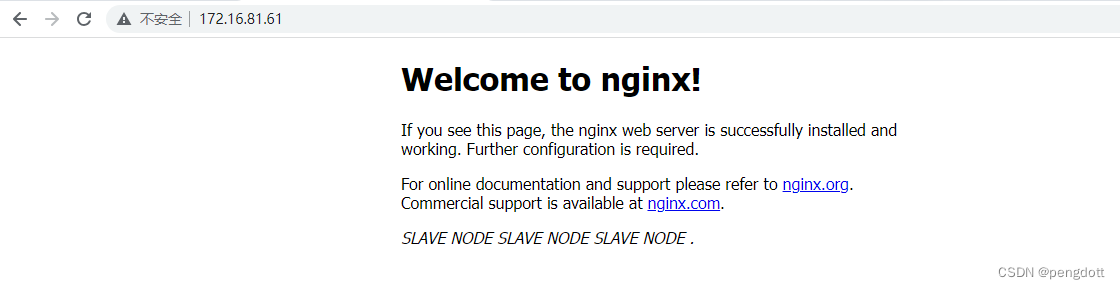

当停止主节点后，访问VIP也可以正常访问服务
