【多路径】CentOS7.7下使用Openfiler+Multipath+UDEV

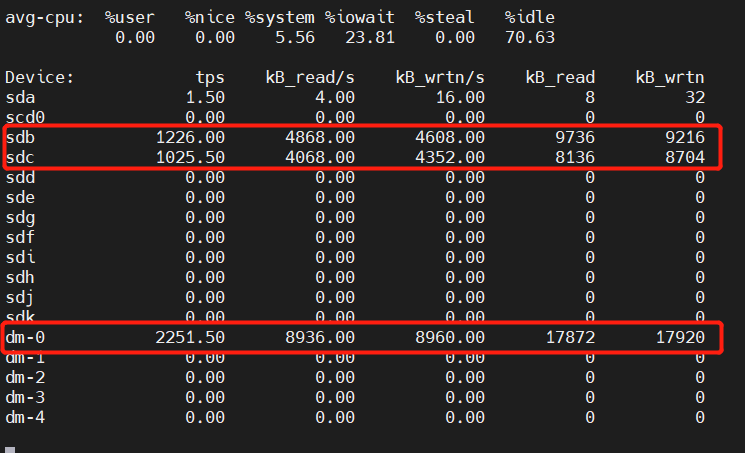

Openfiler是一款网络存储软件，在Oracle RAC部署的时候，可以用来模拟共享存储，并实现多路径（Multipath）。多路径简单来说，就是连接磁盘的多条链路，避免单条链路中断导致的数据库不可用，另外多条链路间还能实现负载均衡。

一、场景

现在需要在VM虚拟机上搭建一套测试RAC集群（CentOS7.7+11.2.0.4），计划使用Openfiler软件模拟共享存储及实现多路径，共享磁盘的规划如下：

磁盘名称	说明	大小	数量
+OCR	集群注册表和表决磁盘	3G	1Gx3
+DATA	数据文件、control file、spfile、redo log	20G	1
+FRA	归档	5G	1

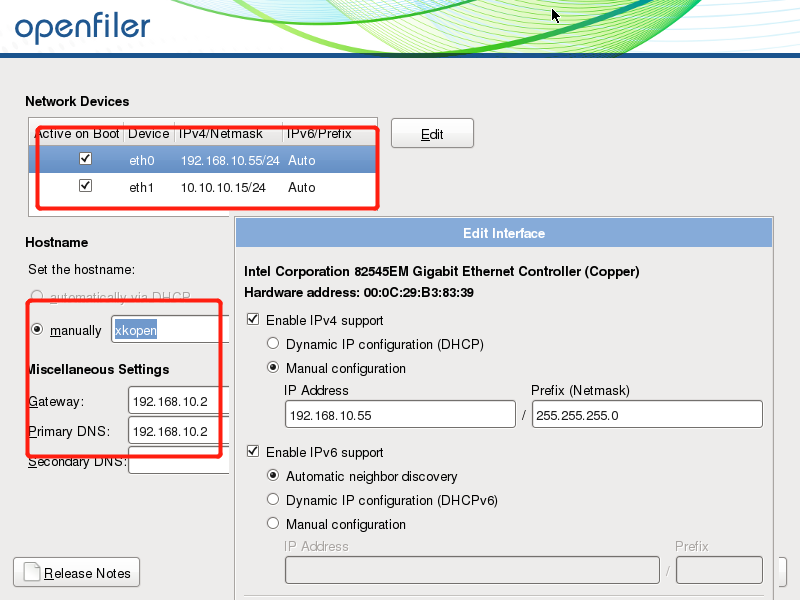

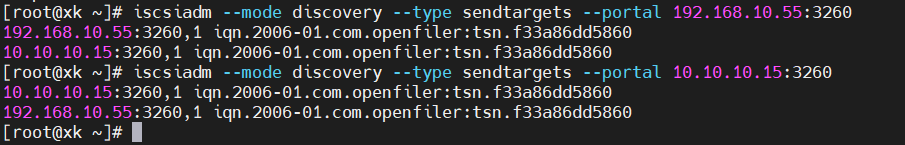

Openfiler两块网卡IP：
192.168.10.55
10.10.10.15

本篇客户端为CentOS 7，操作均验证过

二、Openfiler安装

1.下载

--下载地址，目前可下载到 openfileresa-2.99.1-x86_64-disc1.iso
https://www.openfiler.com/community/download

2.安装

使用VMware安装前配置：

1. 打开【VMware Workstation 15 Pro】
2. 点击【创建新的虚拟机】
3. 点击【自定义（高级）】
4. 【硬件兼容性】选择【Workstation 15.x】
5. 选择【稍后安装操作系统】
6. 选择【Linux】，版本选择【其他 Linux 2.6.x 内核64位】，因为Openfier的iso内核是2.6
7. 设置虚拟机名称及位置
8. 设置【处理器数量】2【每个处理器的内核数量】2
9. 设置【此虚拟机的内存】4096M
10. 设置网络连接NAT
11. I/O控制器类型【LSI Logic（推荐）】
12. 虚拟磁盘类型【SCSI】
13. 【创建新的虚拟磁盘】
14. 最大磁盘大小【20G】【将虚拟磁盘存储为单个文件】
15. 磁盘文件名称，我用默认
16. 完成
17. 编辑虚拟机设置
18. 添加【网络适配器】选择仅主机模式模式，这是第二块网卡
19. 添加【硬盘】，加3块20G硬盘，勾选【独立】【永久】
20. CD/DVD选择刚才下载好的镜像
21. 点击开启此虚拟机，开始安装

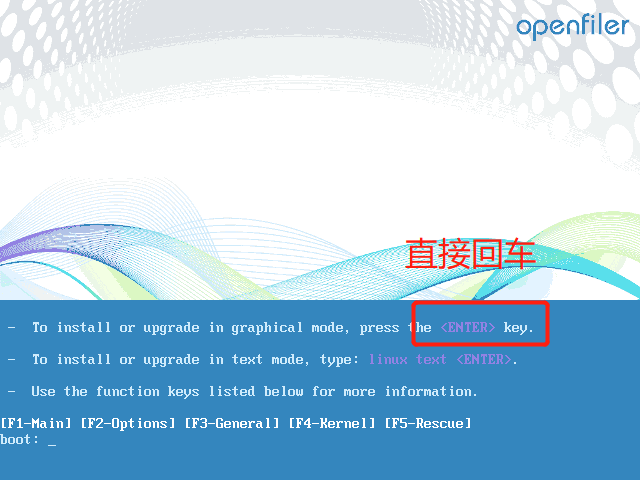

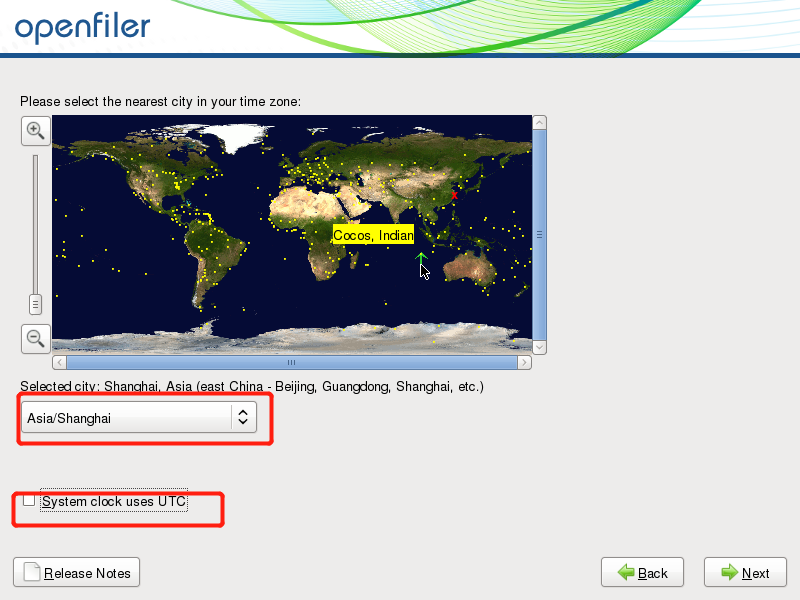

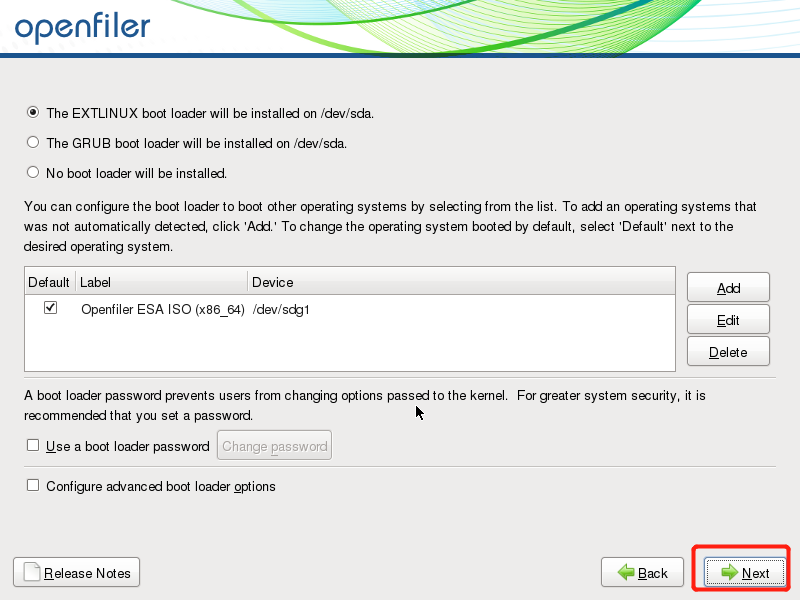

安装步骤：

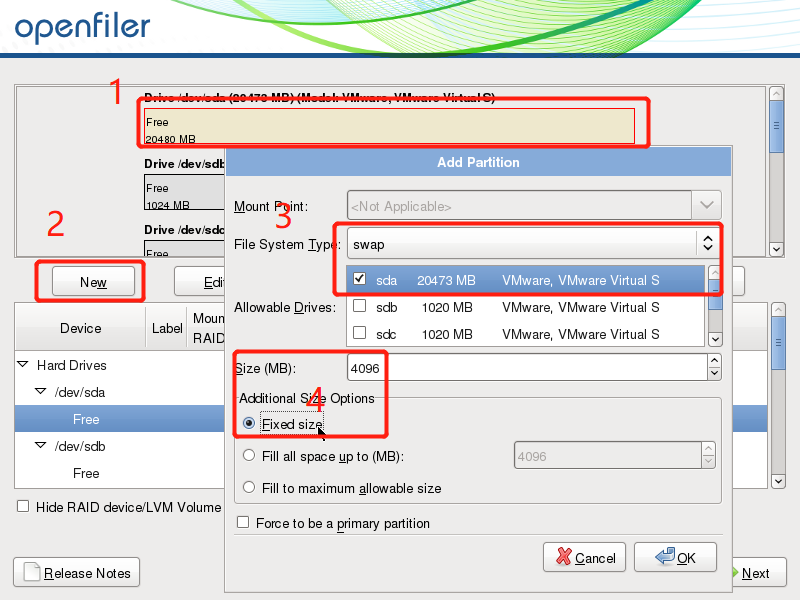

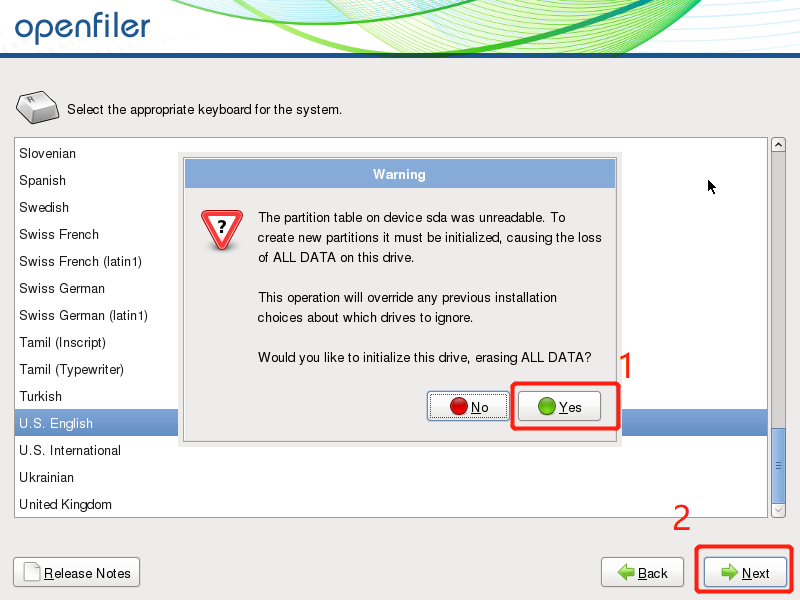

这里使用sda作为系统安装盘：swap 4096M，/boot 1024M /剩下所有

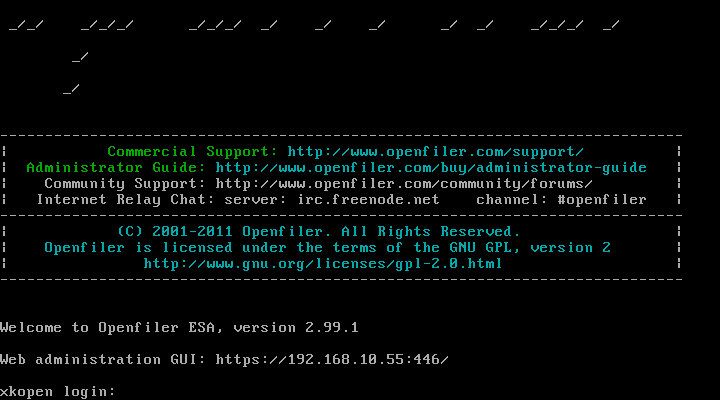

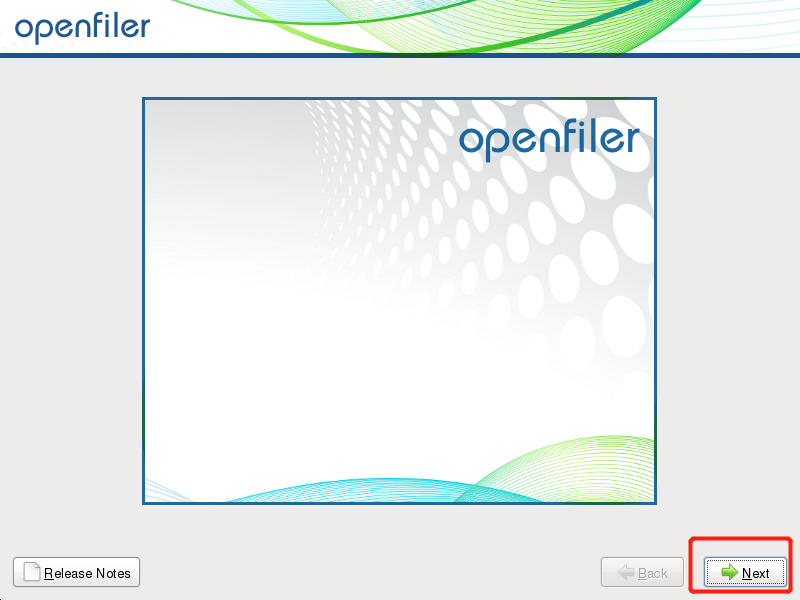

下面就开始正式安装了，几分钟就装好，reboot后显示登陆页面
账号：root

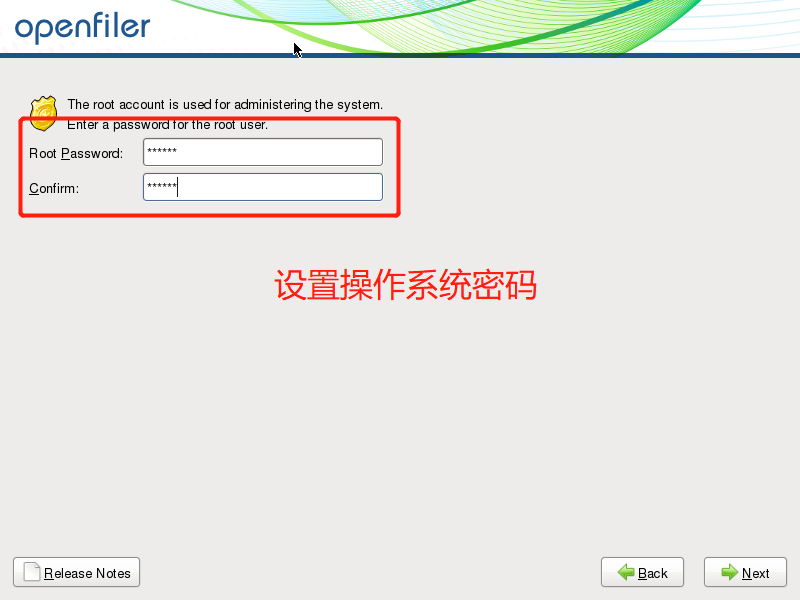

密码：刚才设置的

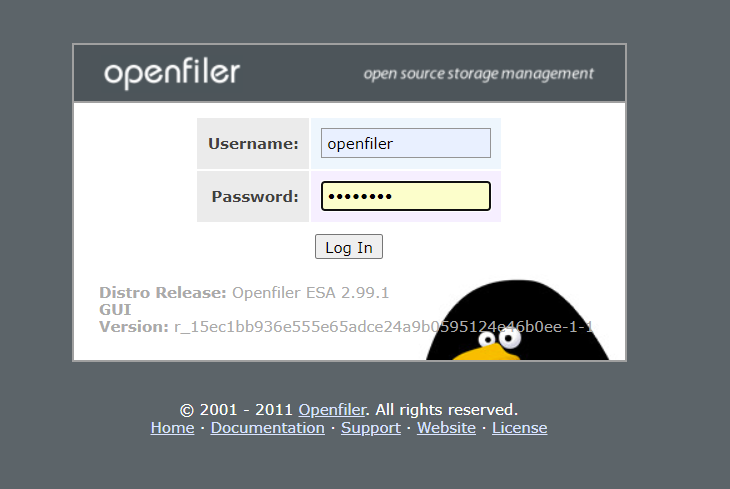

到此就完成了Openfiler的安装，可以使用WEB界面访问：

• 登陆地址 https://192.168.10.55:446/
• 默认账号密码 openfiler /password

三、Openfiler配置

一般的配置流程是：pv->raid)->vg->lv->map，不用raid可以跳过

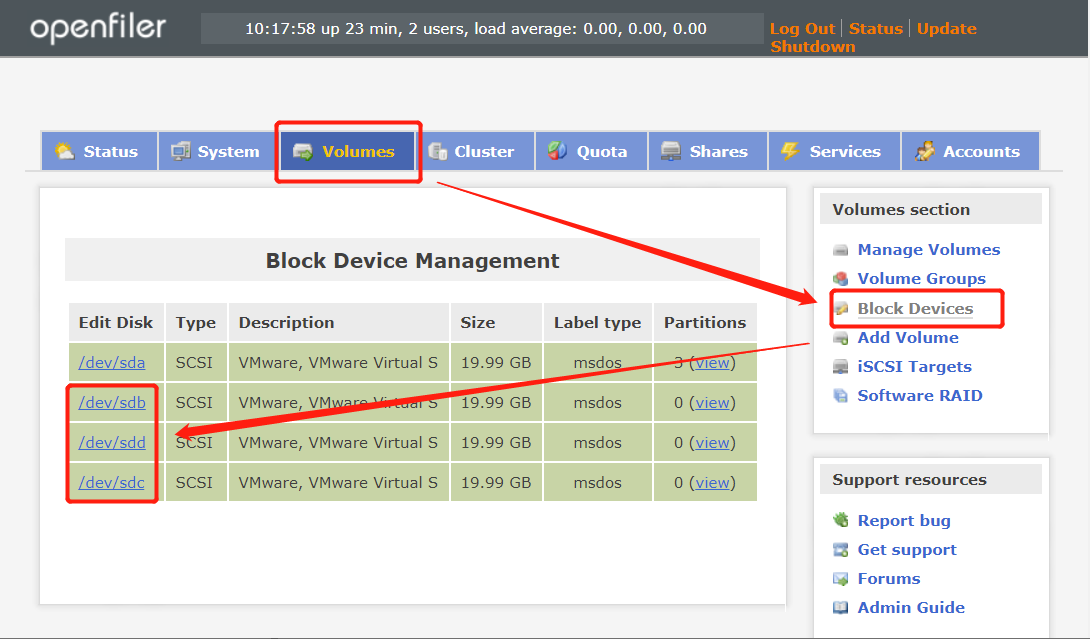

1.创建PV-物理卷(Physical Volume)

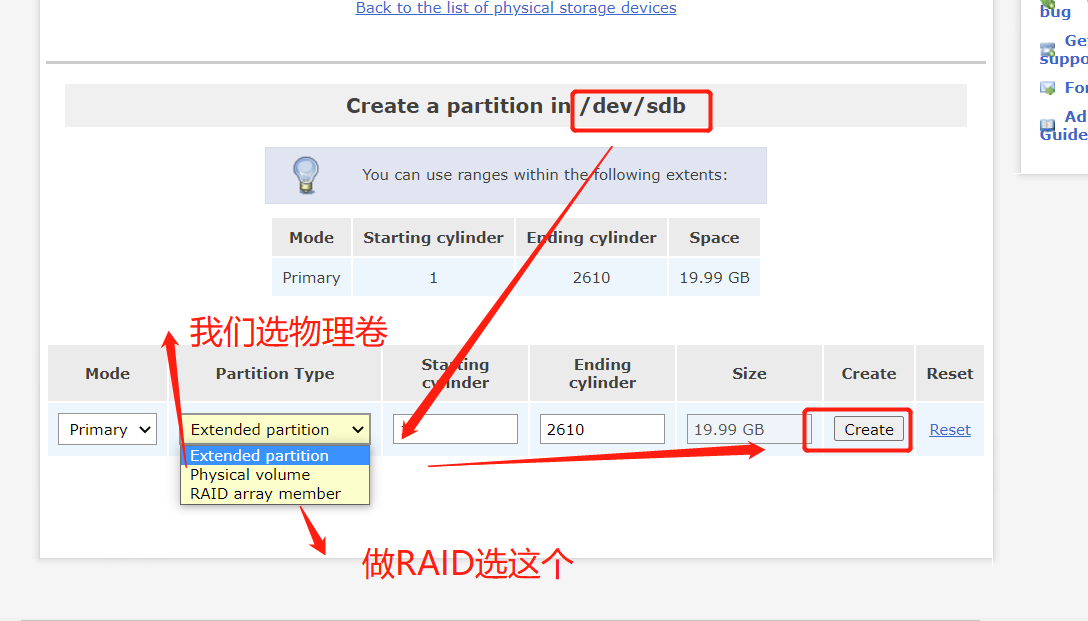

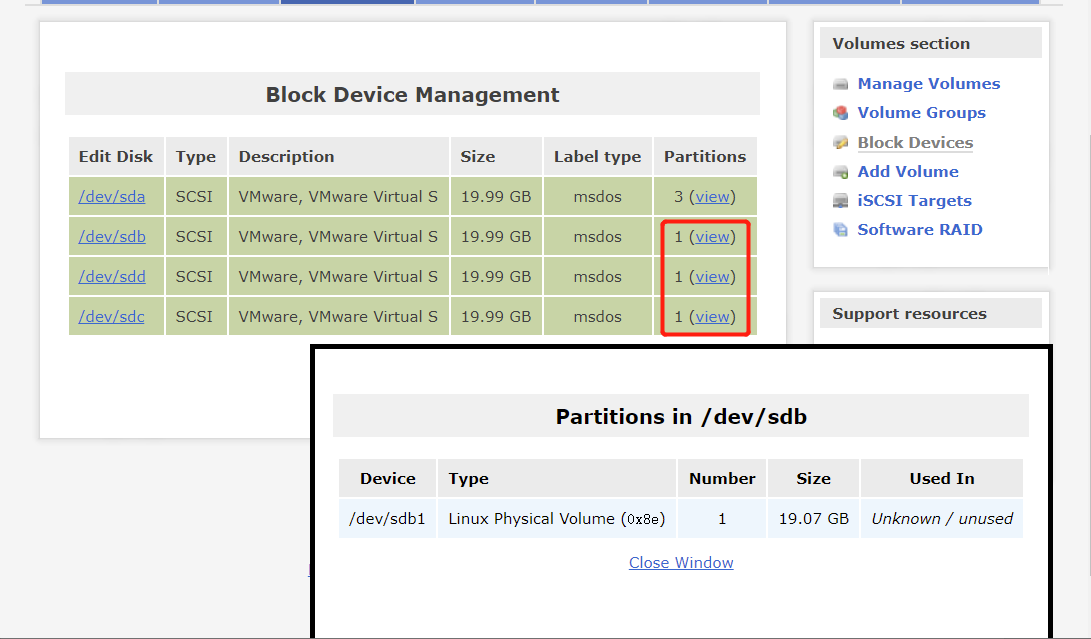

点击Edit Disk下面的sbd\sbc\sdd进去创建物理卷，这里可以设置RAID array member，如果要创建RAID，可以点右侧【Software RAID】

三个盘PV都创建完成可见

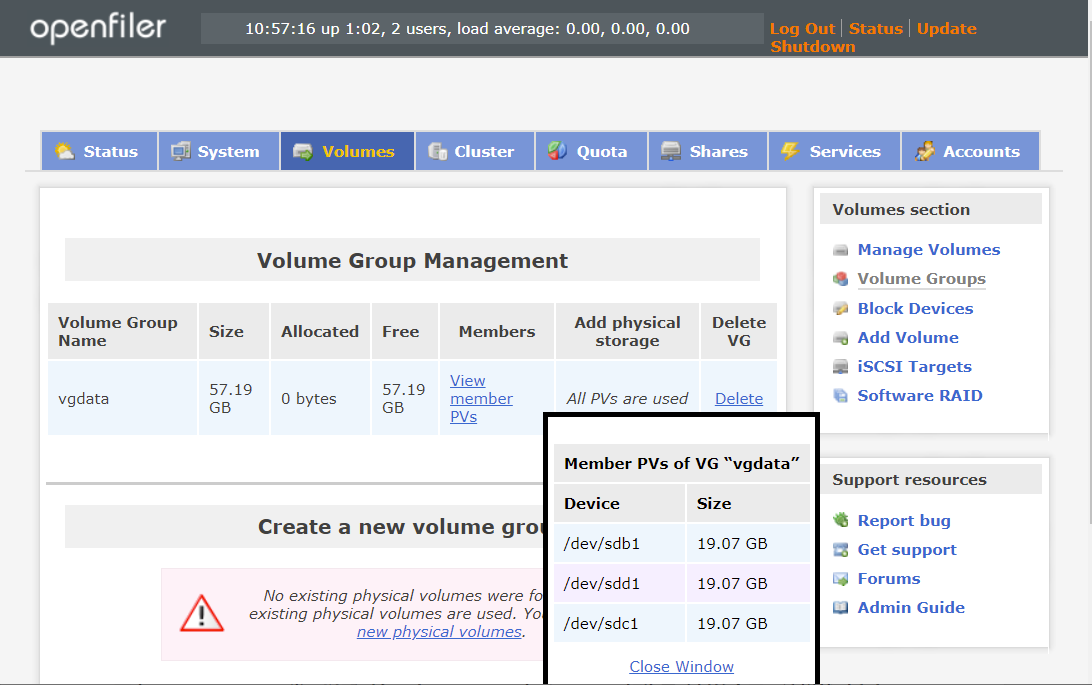

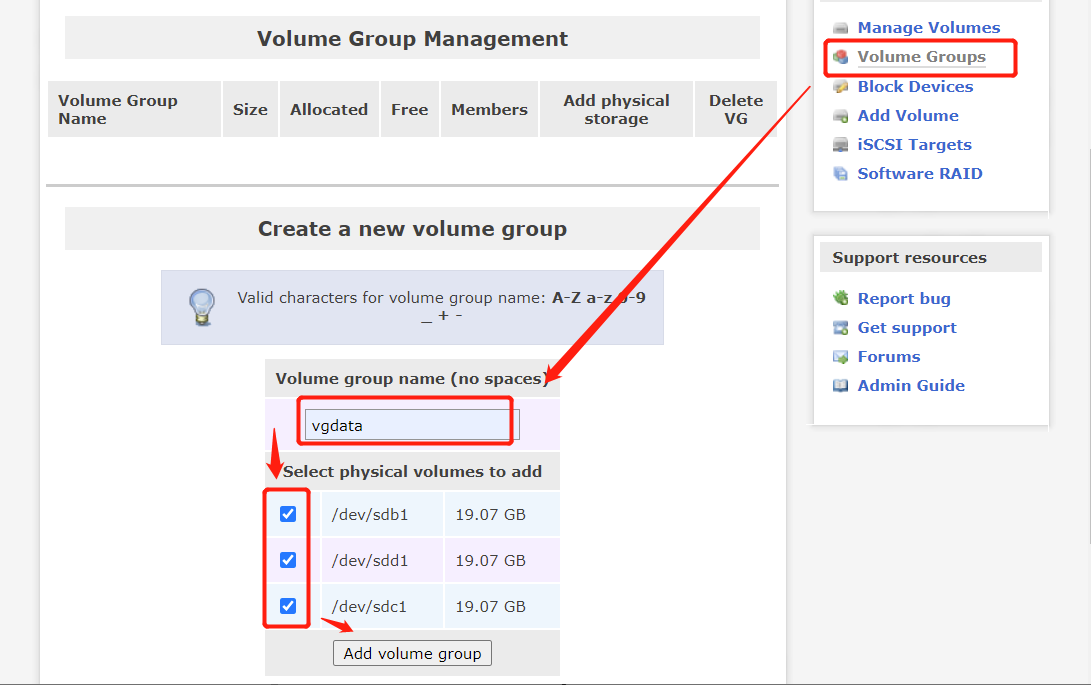

2.创建VG-卷组(Volume Group)

3.创建LV-逻辑卷(Logical Volume)

点击【Volumes】-右侧【Add Volume】

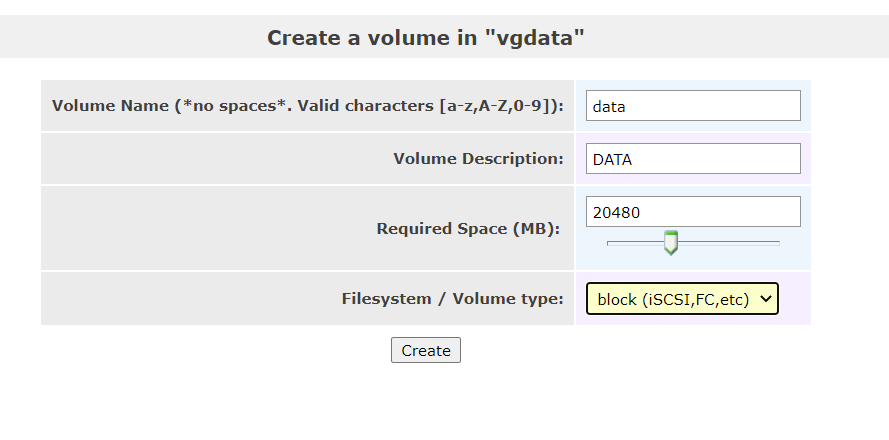

输入逻辑卷的名称、描述、设置大小，Filesystem / Volume type选择block，最后create

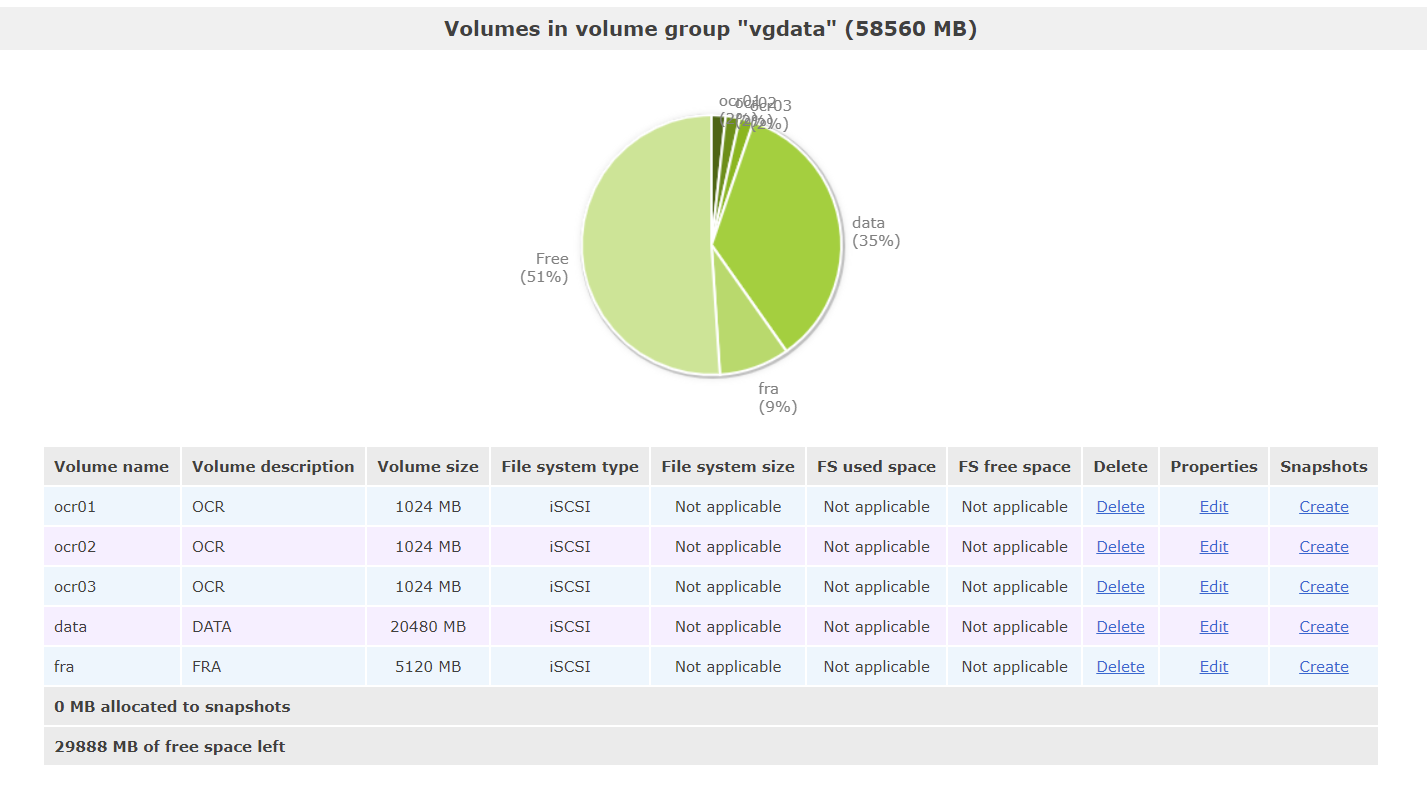

我们按照之前的规划添加逻辑卷

创建完成

4.服务端配置

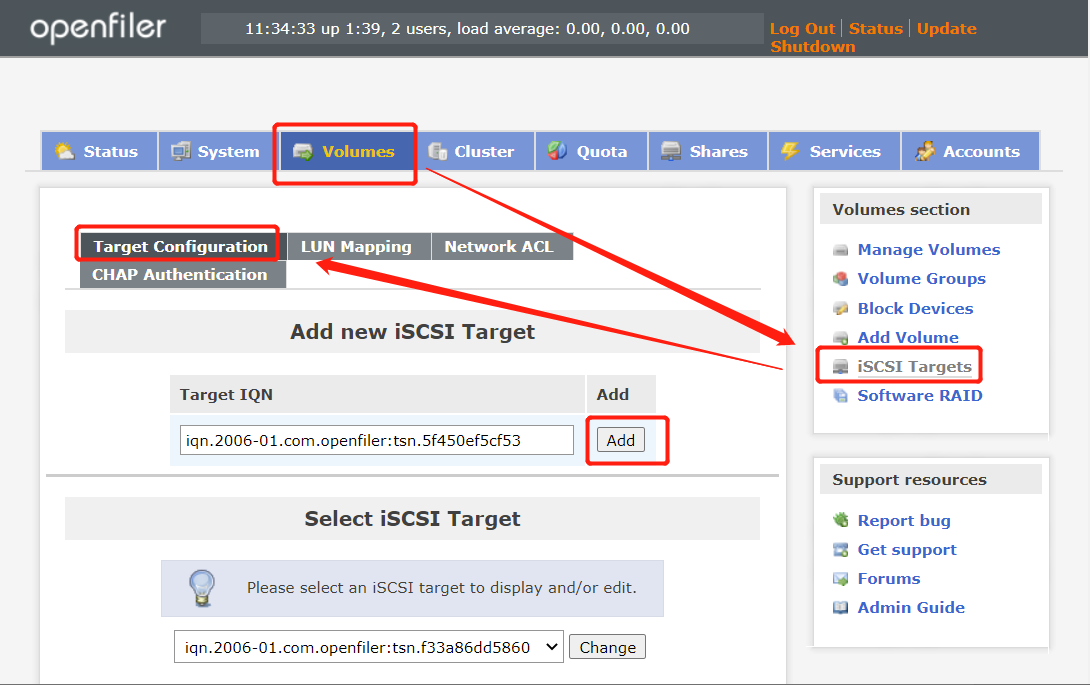

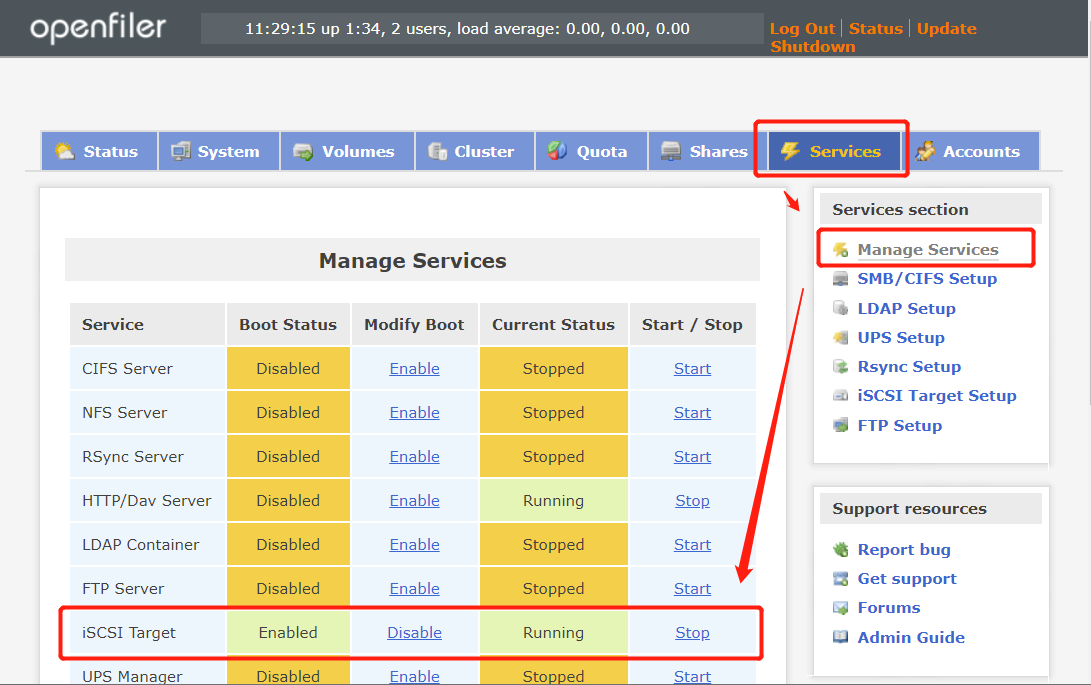

• 启动iscsi_target服务，并设置开机启动

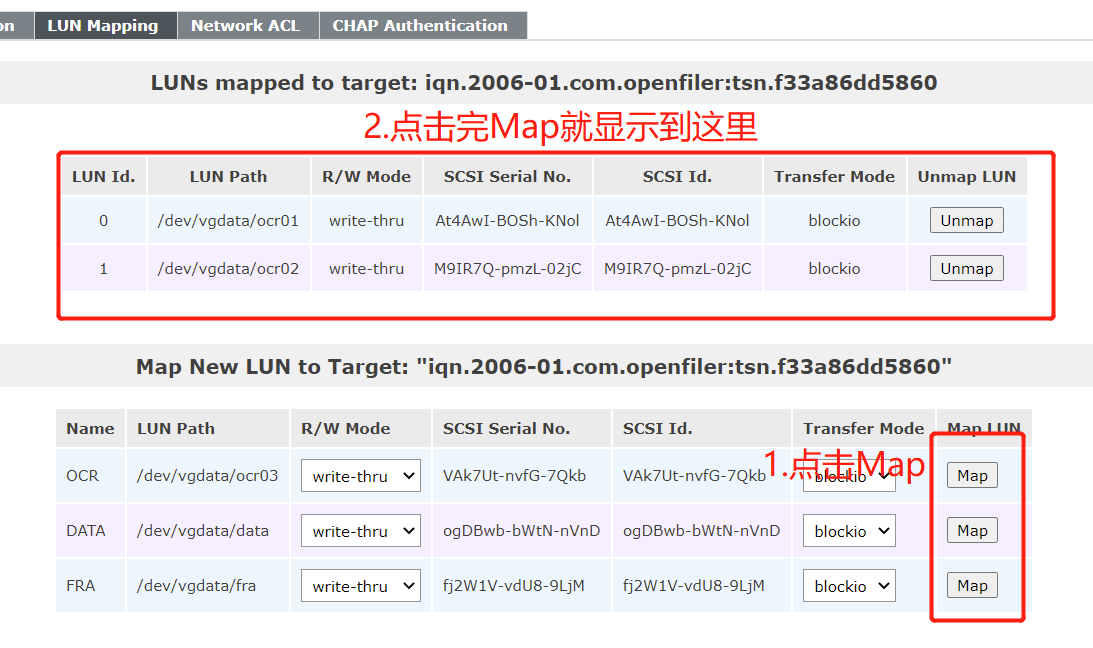

• 将逻辑卷映射到主机

再点击【ISCSI Targets】里的【LUN Mapping】

• 配置访问控制

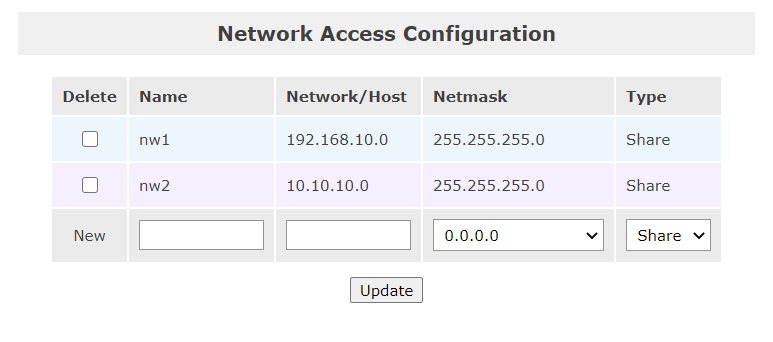

  导航栏选择【SYSTEM】-最下方【Network Access Configuration】，如下添加

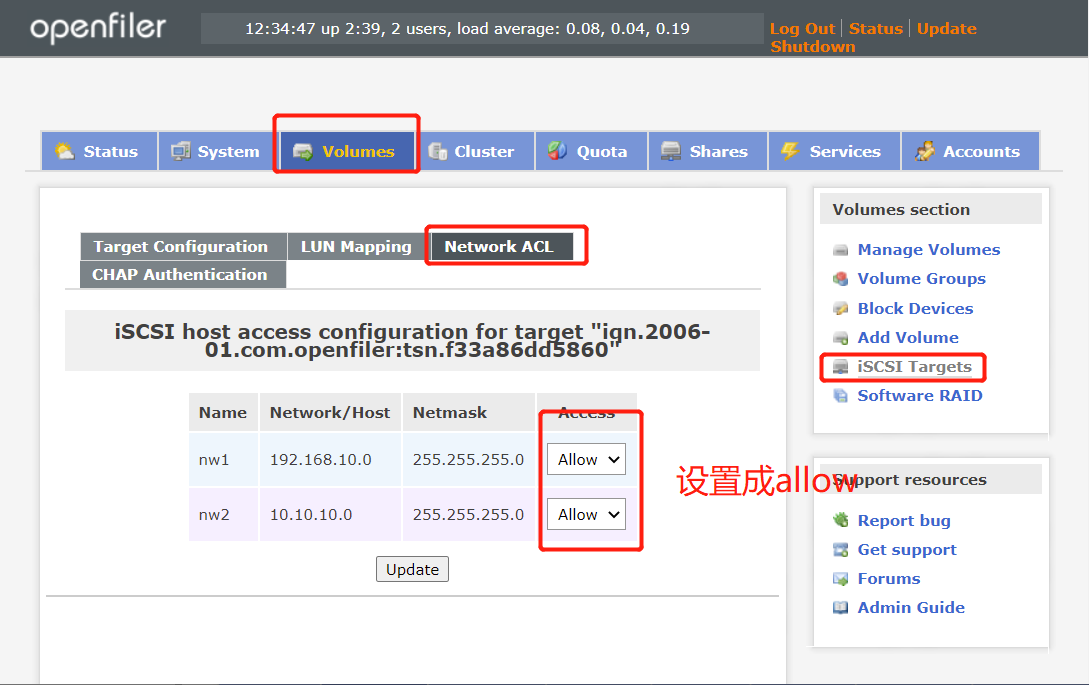

• 配置network acl
