工业自动化控制软件SCADA数据模型的使用方法实例

基于scada工业自动化控制软件实现对数据模型的创建，实例化，赋值及取值功能。希望能为初涉自动化控制的朋友提供帮助。

1.创建数据模型

点击新建创建数据模型，命名为闸门。

效果如下图：

2.构造模型属性

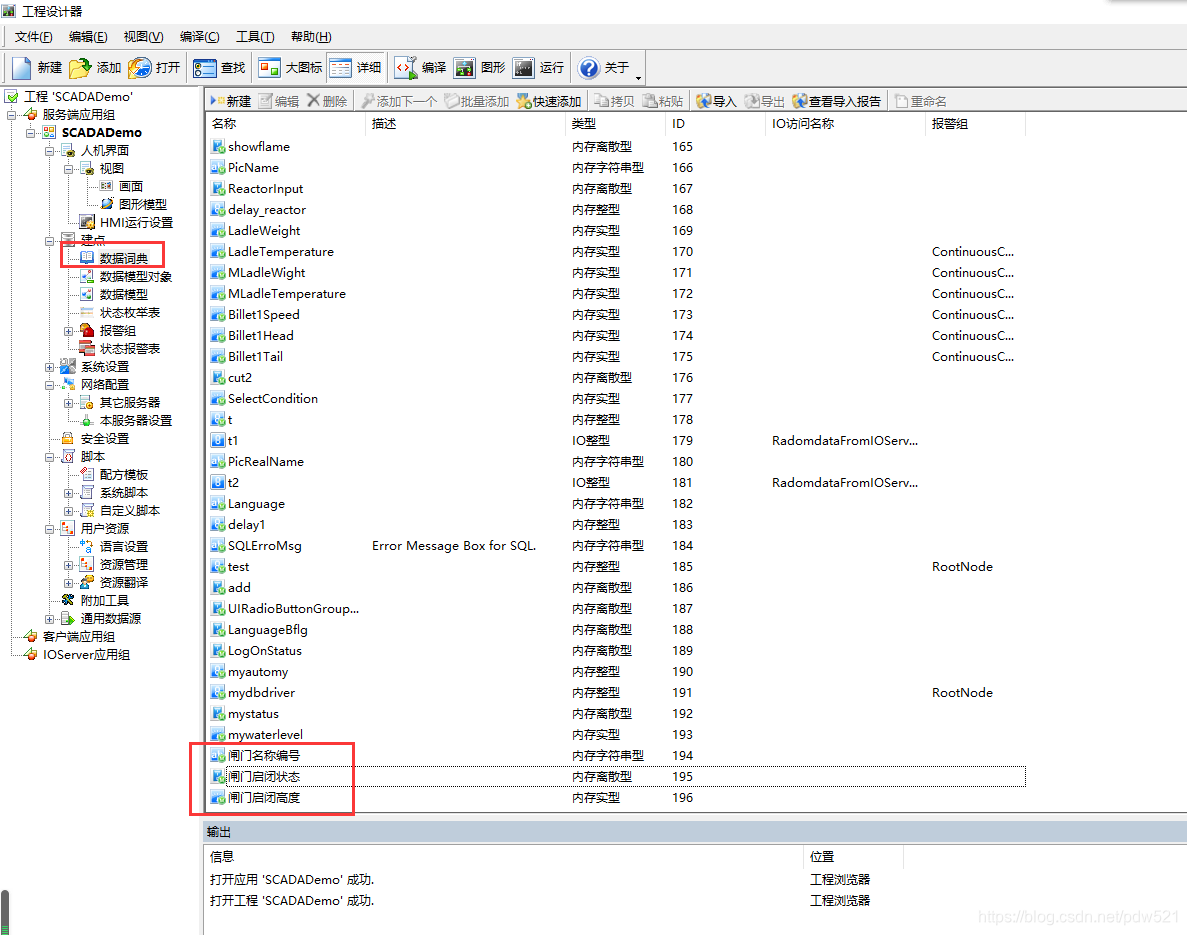

创建一个内存离散型变量、内存整型变量和内存字符串型的变量。

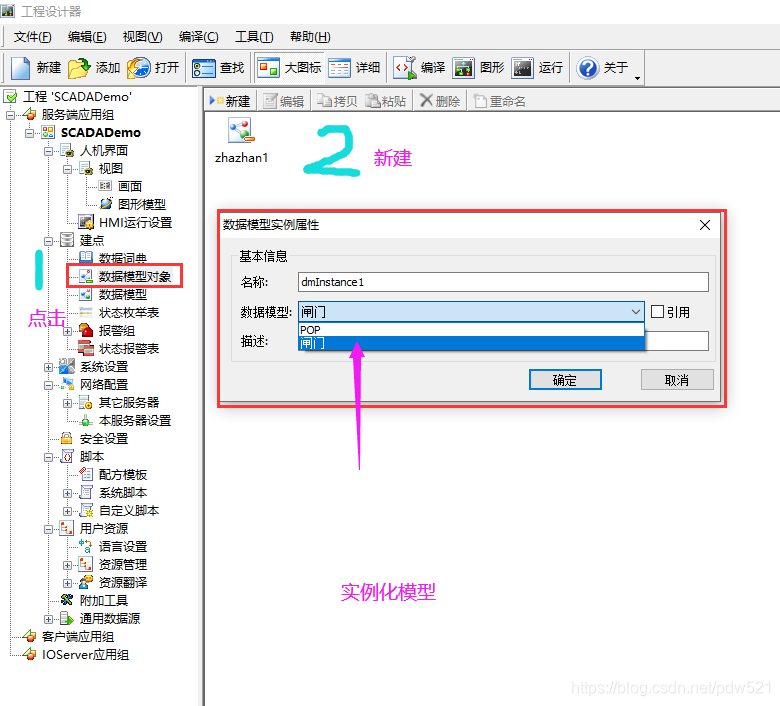

3.实例化模型

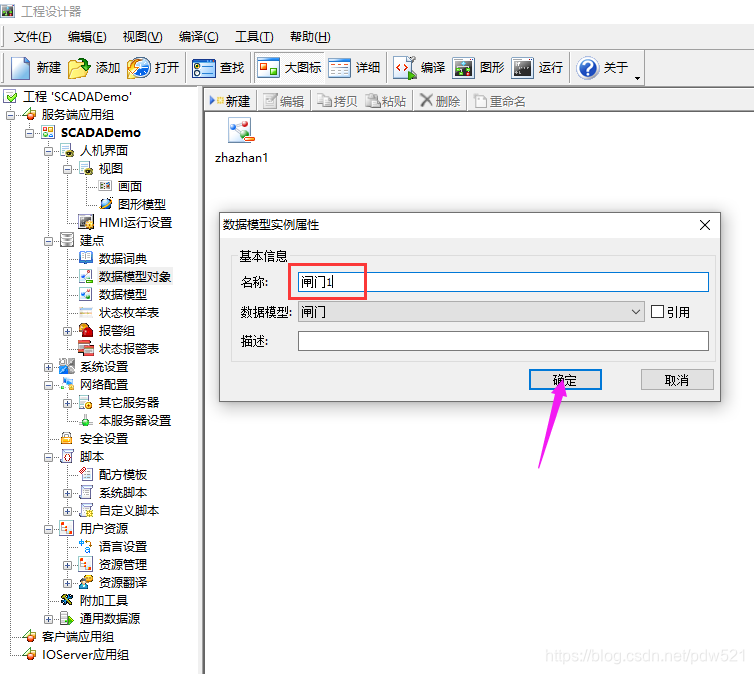

定义实例化后的对象名称。如（闸门1）：

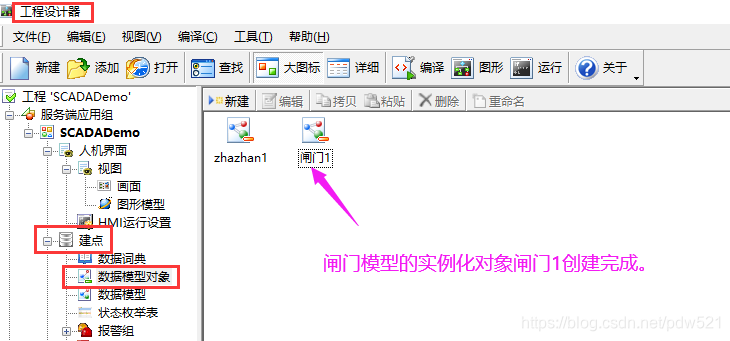

实例化对象展示效果如下图：

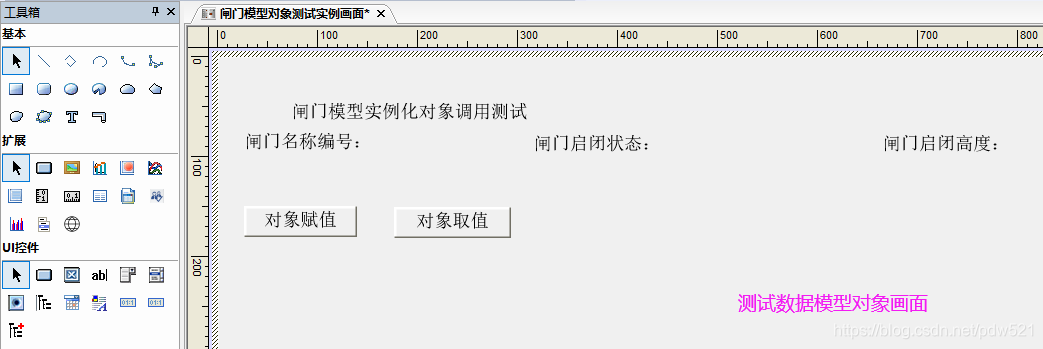

4.模型实例化对象的应用实例。在画面中进行模型对象赋值和取值测试。

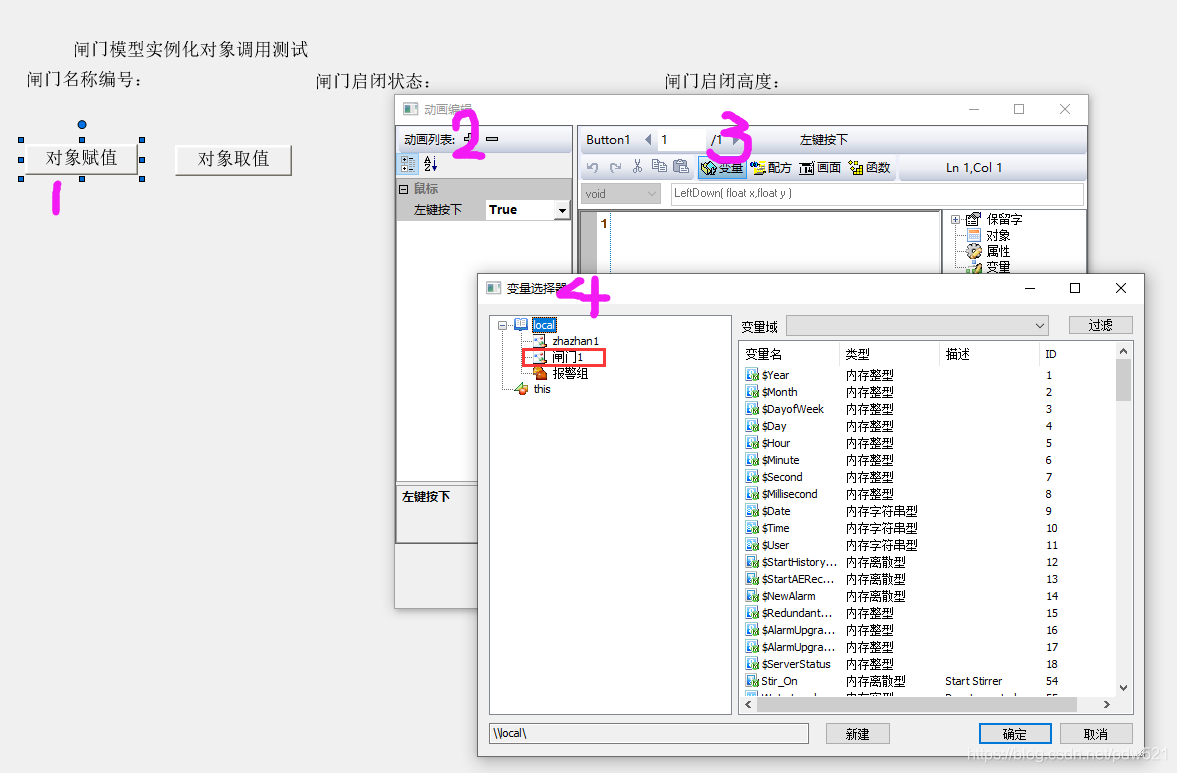

双击对象赋值按钮，选择鼠标左键按下事件，编写脚本：

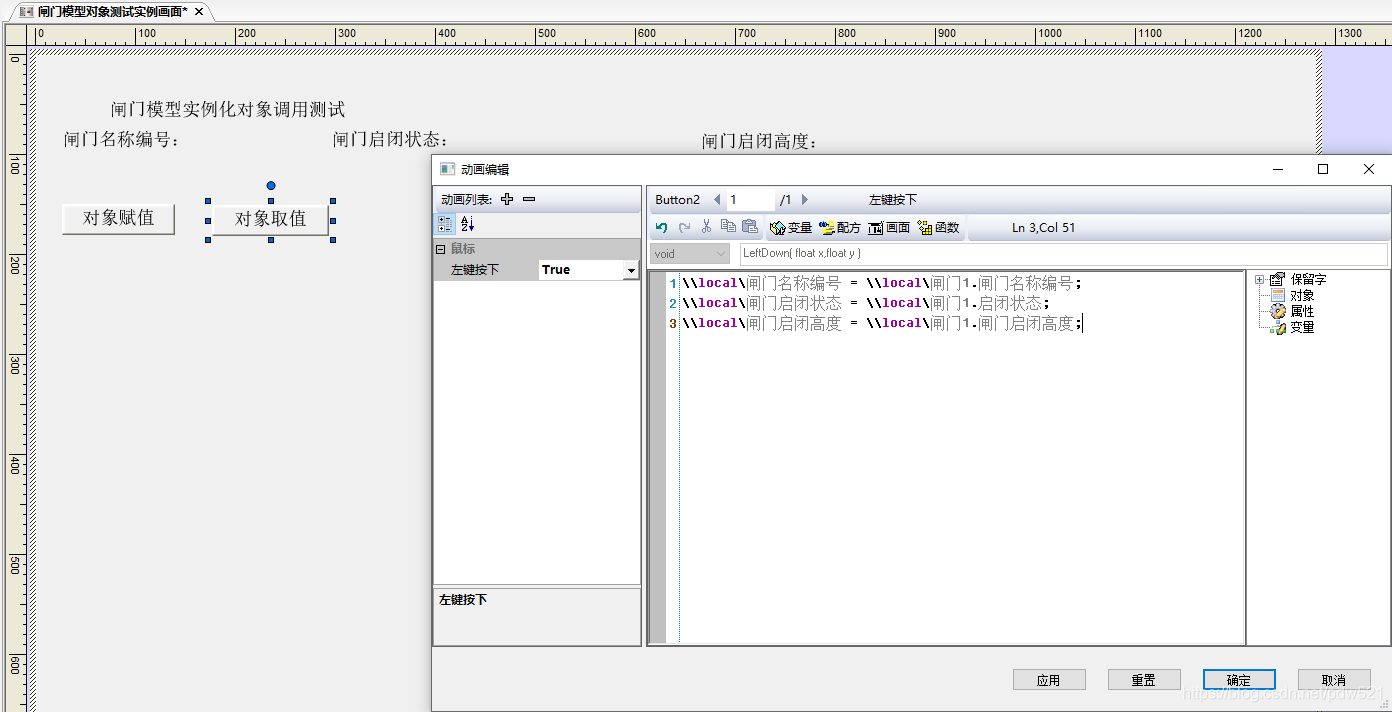

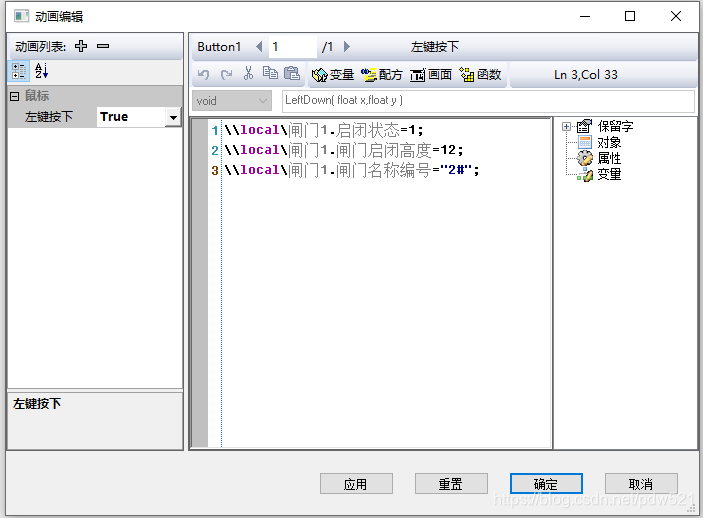

模型赋值脚本如下：

源码：

\\local\闸门1.启闭状态=1;
\\local\闸门1.闸门启闭高度=12;
\\local\闸门1.闸门名称编号="2#";

创建变量用于绑定画面中的闸门名称编号、闸门启闭状态、闸门启闭高度。

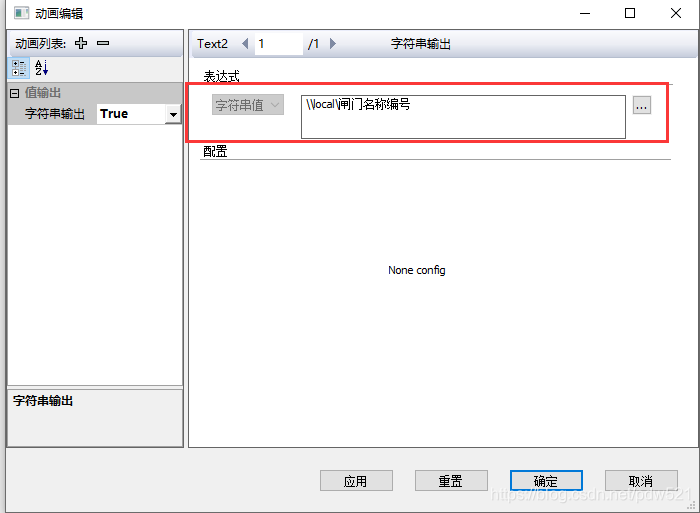

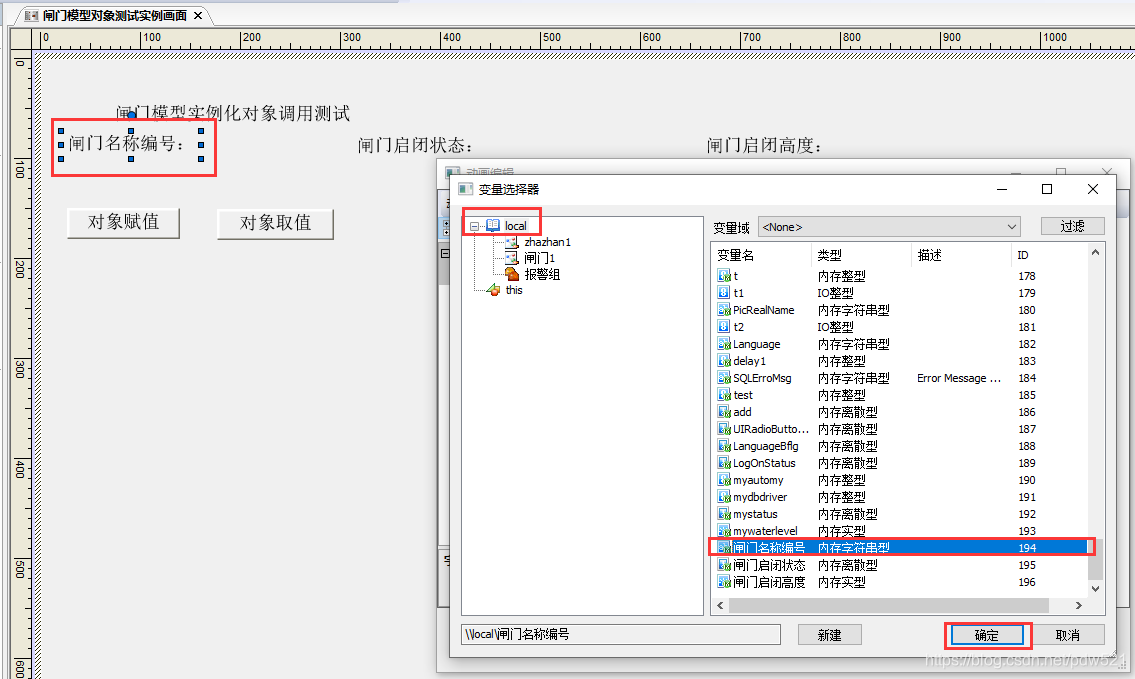

在画面中绑定变量。

其他变量绑定相同。

运行画面，在HMI中设置模型运行的画面。

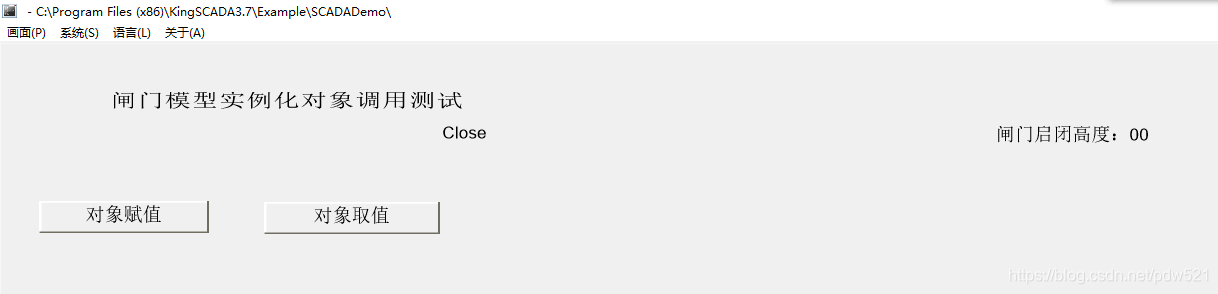

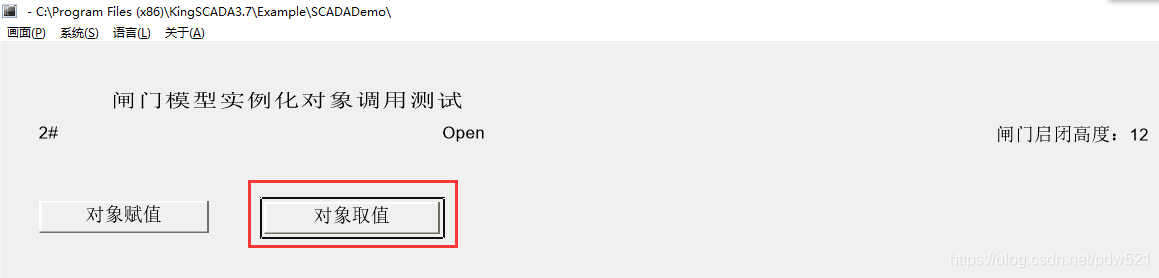

运行效果如下：

点击对象赋值，点击对象取值。
