设计模式(9)-题外话:UML图介绍

   UML图普遍用于编程中的流程表达，方便我们梳理类自身的关系或者类与类，类与接口的依赖关系等，也是学习设计模式、看懂类关系的基础。可以在实际编码前先画UML图用来表达流程，方便自己和他人理解代码。



    一、UML图用来表示类与接口

    1、Student类

public class Student {

	private Long id;
	private String name;

	public Long getId() {
		return id;
	}
	public void setId(Long id) {
		this.id = id;
	}
	public String getName() {
		return name;
	}
	public void setName(String name) {
		this.name = name;
	}

}

    使用UML图表达：

其中，-表示private，+表示public，冒号后表示返回值类型

2、StudentDao接口

Java代码如下：

public interface StudentDao {

	public Student getStudentById(Long id);

}

UML图如下：

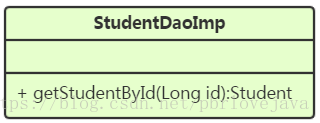

3、StudentDaoImp类

public class StudentDaoImp implements StudentDao {

	@Override
	public Student getStudentById(Long id) {

		//具体实现代码忽略

		return null;
	}

}

二、用UML图表示各类或接口之间的关系：

1、继承关系(extends):空心三角箭头的实线表示，由子类指向父类,或者由子接口指向父接口

如Student类继承Person类

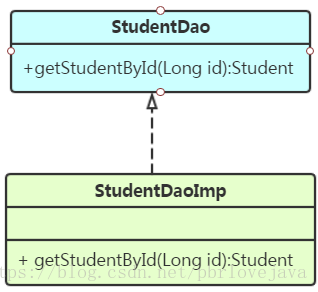

2、实现关系(implements):空心三角箭头的虚线表示，从类指向实现的接口。

如StudentDaoImp类实现了StudentDao接口

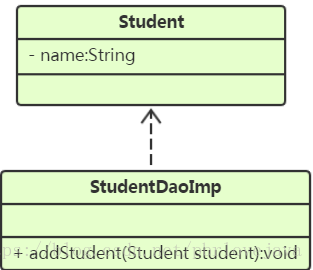

3、依赖关系(该类在某方法中使用到某类)：类A指向类B的带箭头虚线表示

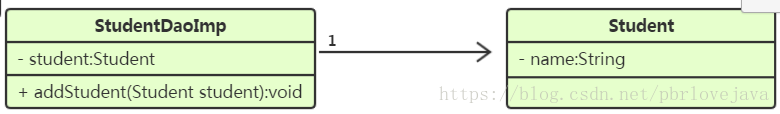

4、关联关系(该类引用了某类作为全局变量）：类A指向被关联类B的带箭头实线表示，在关联的两端可以标注关联双方的角色和多重性标记。
