PowerBI报告可视化-旭日图

加入 PowerBI自己学 知识星球：下载源文件，边学边练；遇到问题，提问交流，有问必答。

旭日图，Sunburst chart，是饼图、环形图、树状图的变体，将整体展示成多个层次的构成，用于查看多个层次的部分与整体的关系。它从中间向外部展开，每个层次在上一个层次的基础上展开，类似放射光芒的太阳，因此被叫做旭日图或太阳图。

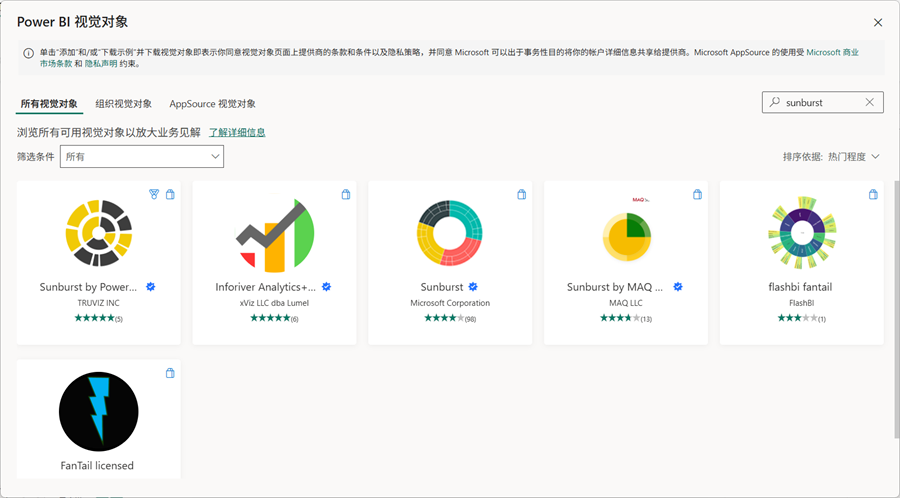

PowerBI中通过获取更多视觉对象，搜索sunburst，可以看到多种旭日图。

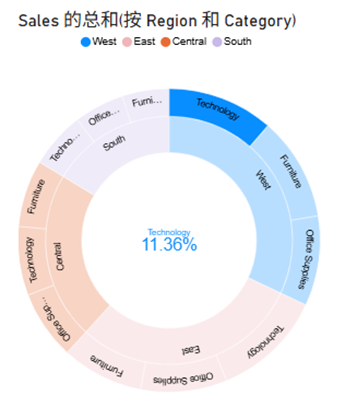

1 微软原生的旭日图

完成了基本的数据可视化，点击单个部分，中心位置可显示占比，缺点是不能显示数字标签，类别标签不支持调整颜色，不支持向下拓展，能满足基本需求，不推荐使用。

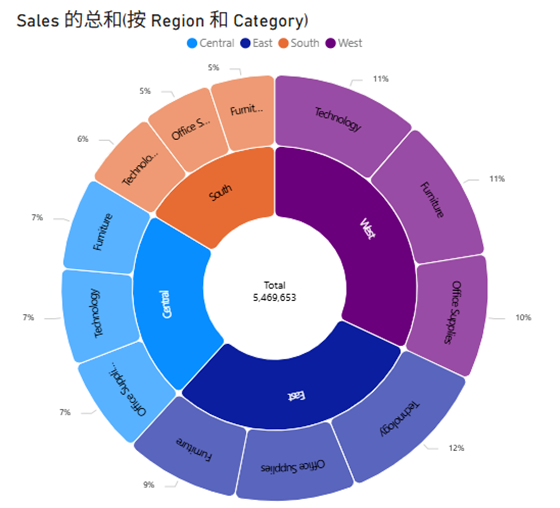

2 MAQ出品的免费旭日图

中心位置显示的是Total，可显示最外层的数字标签，格式比较灵活，可以设置圆角，类别标签支持深浅自适应，支持向下拓展，免费前提下，推荐使用这一款。

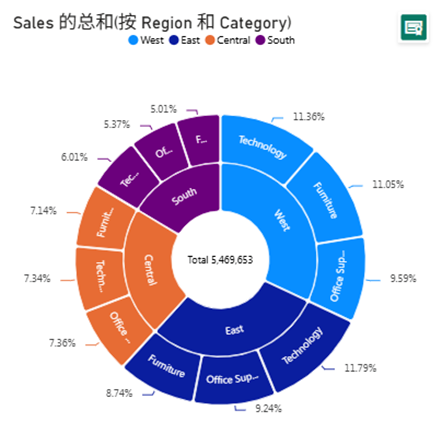

3 Powerviz出品的付费旭日图

功能很全面，中心位置可自定义度量值，支持仅显示每个层次的Top2等，格式上图形中可填充图案、 标签可带图标、条件格式配色、向下拓展等，付费前提下，推荐使用这一款。



操作步骤

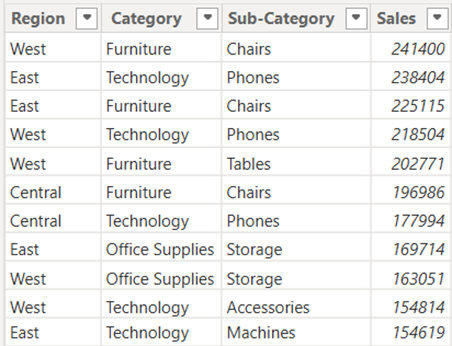

使用如下数据，介绍一下MAQ旭日图的制作。

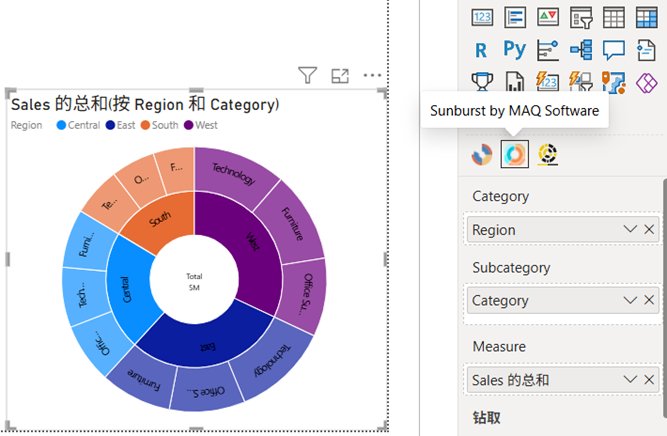

STEP 1 获取视觉对象后，在画布中插入视觉对象，把类别字段和度量值拖入视觉对象的对应字段。如有更多层次，在Subcategory中添加。

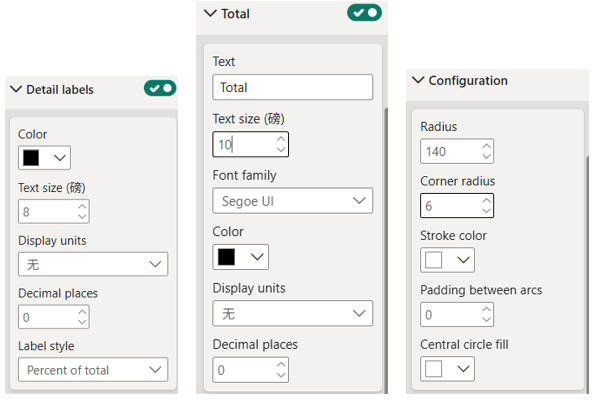

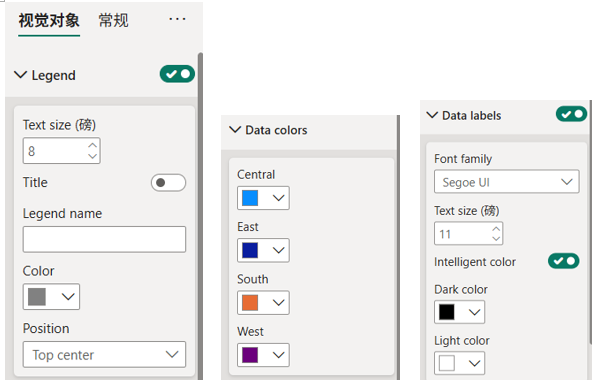

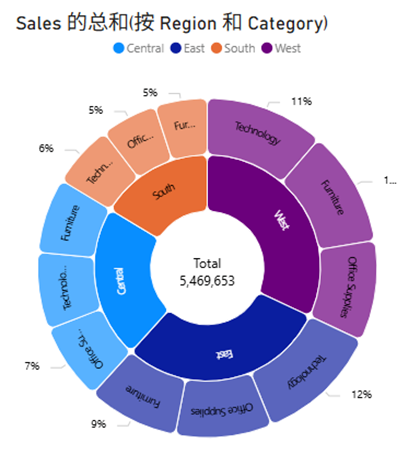

STEP 2 格式设置。关闭图例名称、设置图例位置；设置类别颜色，向外会逐层变浅；打开类别标签的智能深浅颜色；打开细节数字标签，显示为占总体的百分比；调整中心位置Total的字号、单位等；设置圆角（Corner Radius）。

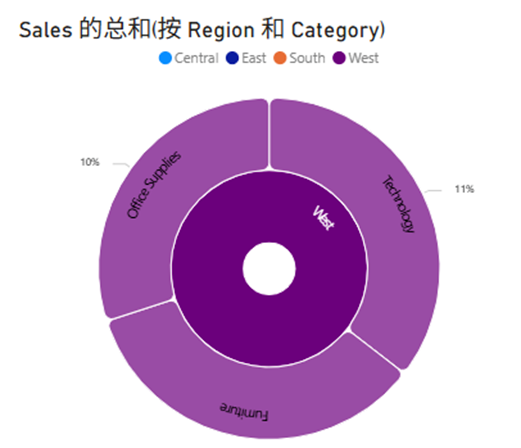

STEP 3 默认点击小块，是做选择，可以和其他视觉对象互动，如果打开Animation开关，点击单个部分是向下拓展，点击中间位置可返回上一层。
