centos6.7基于lvs的负载均衡的实现（DR模式）

实践LVS的DR模式

1、实验环境

三台机器：

Director节点：  (eth0 10.0.172.182  vip eth0:0 10.0.172.185)

Real server1： (eth0 10.0.172.183 vip lo:0 10.0.172.185 )

Real server2： (eth0 10.0.172.184 vip lo:0 10.0.172.185)

2、安装

# 为三台服务器安装nginx，步骤可参考lvs-nat模式

#https://blog.youkuaiyun.com/pastu_csdn/article/details/83178505

#Director 上安装 ipvsadm

 yum install -y ipvsadm

三台服务器ip配置

Lb：

RS1:

RS2:

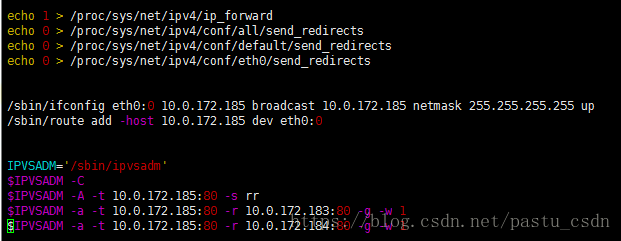

3、Director 上配置脚本

Vim  /usr/local/sbin/lvs_dr.sh

#执行脚本：

bash /usr/local/sbin/lvs_dr.sh

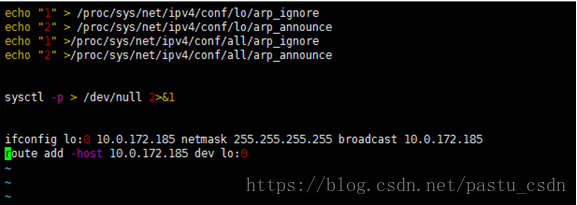

4、在2台 rs 上配置脚本：

vim /usr/local/sbin/lvs_dr_rs.sh

rs 上分别执行脚本：

bash  /usr/local/sbin/lvs_dr_rs.sh

5、实验测试

测试方式同上，浏览器访问 http://10.0.172.185

注意：在 DR 模式下，2台 rs 节点的 gateway 不需要设置成 dir 节点的 IP 。
