【OpenCV学习| (02) 图像处理 | 矩阵的掩膜操作

1.掩膜操作

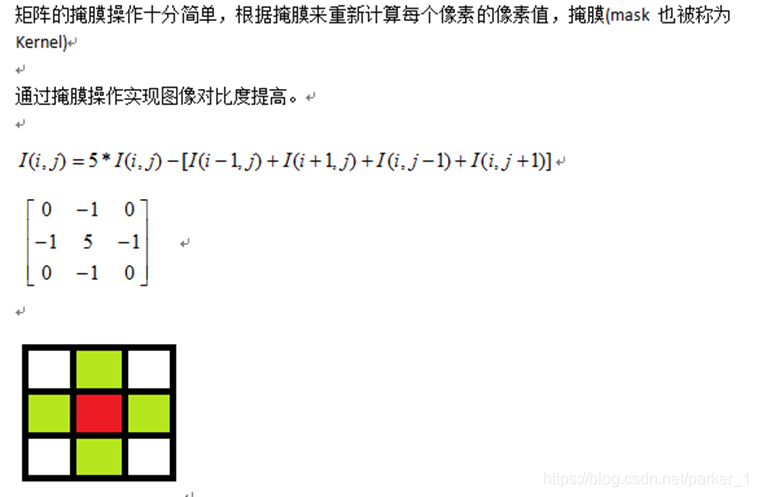

掩膜操作实现图像对比度调整红色是中心像素，从上到下，从左到右对每个像素做同样的处理操作，得到最终结果就是对比度提高之后的输出图像Mat对象

1.1 获取图像像素指针

CV_Assert(myImage.depth() == CV_8U);
Mat.ptr(int i=0) 获取像素矩阵的指针，索引i表示第几行，从0开始计行数。
获得当前行指针const uchar* current= myImage.ptr(row );
获取当前像素点P(row, col)的像素值 p(row, col) =current[col]

1.2. 像素范围处理saturate_cast

saturate_cast（-100），返回 0。
saturate_cast（288），返回255
saturate_cast（100），返回100
这个函数的功能是确保RGB值得范围在0~255之间

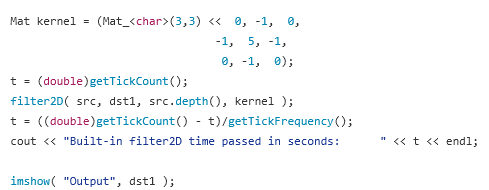

2. 函数调用filter2D功能

定义掩膜：Mat kernel = (Mat_(3,3) << 0, -1, 0, -1, 5, -1, 0, -1, 0);
filter2D( src, dst, src.depth(), kernel );其中src与dst是Mat类型变量、src.depth表示位图深度，有32、24、8等。

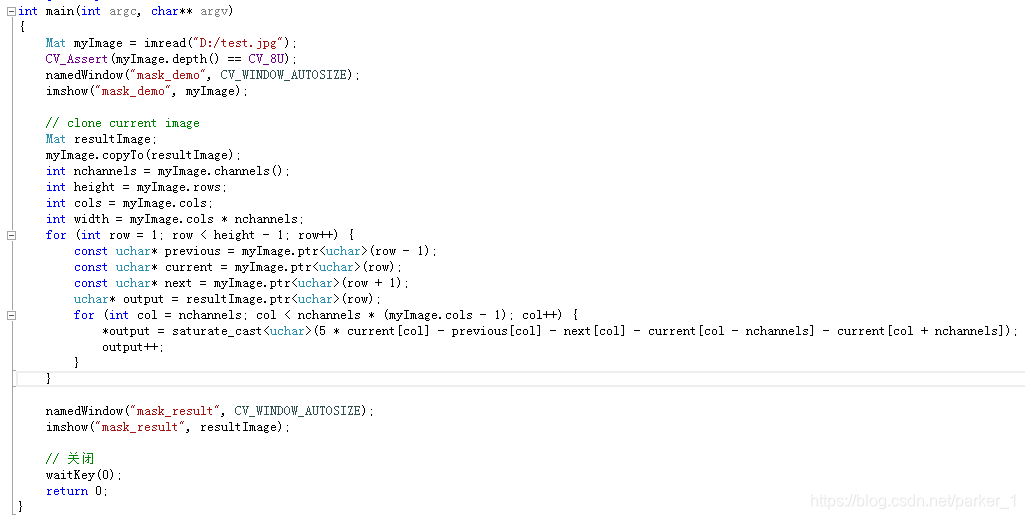

代码示例：

• channels()：
  Mat矩阵元素拥有的通道数。例如常见的RGB彩色图像，channels3；而灰度图像只有一个灰度分量信息， - channels1。
  表示的是一个矩阵中的每个元素分别有几个值，如一个4*3的矩阵，有12个元素，每个元素如果有三个值，则此矩阵有三个通道。如果每个元素有四个值，则此矩阵有四个通道。

原文链接：https://blog.youkuaiyun.com/cv_walking/article/details/78315662

说明：
CV_Assert(image.depth() == CV_8U);

#define CV_Assert( expr ) if(!!(expr)) ; else cv::error( cv::Error::StsAssert, #expr, CV_Func, __FILE__, __LINE__ )
#define CV_8S   1
/ASSERT()是一个调试程序时经常使用的宏，
//在程序运行时它计算括号内的表达式，如果表达式为FALSE (或0), 程序将报告错误，并终止执行。
//如果表达式不为0，则继续执行后面的语句

assert 的作用是:

现计算表达式 expression ，如果其值为假（即为 0），那么它先向 stderr 打印一条出错信息，然后通过调用 abort 来终止程序运行。请看下面的程序清单：

#include <stdio.h>
#include <assert.h>
#include <stdlib.h>
int main( void ) {
 FILE *fp;
fp = fopen( "test.txt", "w" );//以可写的方式打开一个文件，如果不存在就创建一个同 名文件
assert( fp );
fclose( fp ); //所以这里不会出错

fp = fopen( "noexitfile.txt", "r" );//以只读的方式打开一个文件，如果不存在就打 开文件失败
assert( fp );
 fclose( fp );
return 0; } //所以这里出错 //程序永远都执行不到这里来

使用 assert()的缺点是:

频繁的调用会极大的影响程序的性能，增加额外的开 销。在调试结束后，可以通过在包含#include <assert.h>的语句之前插入 #define NDEBUG 来禁用 assert 调用.

示例代码如下：

#include <stdio.h> #define NDEBUG #include <assert.h>

如果想创建一个跟图片宽和高相同的图片，可以使用.create方法

C++: void Mat::create(int rows, int cols, int type)


C++: void Mat::create(Size size, int type)
C++: void Mat::create(int ndims, const int* sizes, int type)
Parameters:
ndims – New array dimensionality.
rows – New number of rows.
cols – New number of columns.
size – Alternative new matrix size specification: Size(cols, rows)
sizes – Array of integers specifying a new array shape.
type – New matrix type.

测试程序：

SrcImage.create(SrcImage2.rows, SrcImage2.cols, CV_8UC3);

如果想创建一个矩形框或者矩形

查看官方文档可以知道

template<typename _Tp>
cv::Rect_< _Tp >::Rect_	(_Tp 	_x,_Tp 	_y,
_Tp 	_width,
_Tp 	_height
)

因此，创建一个矩形框或者矩形是一定要当心，注意是以宽和高来定义，与前面的创建窗口使用的行和列有所不同。

测试程序：

#include <opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include"opencv2/imgproc/imgproc.hpp"
#include <iostream>

using namespace cv;

void test()
{
	Mat SrcImage;
	//Mat GrayImage;
	//Mat BinaryImage;
	//const int IMAGE_WIDTH = 400;
	//const int IMAGE_HEIGHT = 200;

	//对比图像
	Mat SrcImage2;
	SrcImage2 = imread("400.jpg");
	std::cout <<"行："<< SrcImage2.rows << std::endl;
	std::cout <<"列："<< SrcImage2.cols << std::endl;

	//创建图像
	/*SrcImage.create(IMAGE_HEIGHT, IMAGE_WIDTH, CV_8UC3);*/
	SrcImage.create(SrcImage2.rows, SrcImage2.cols, CV_8UC3);
	//填充成白色
	rectangle(SrcImage, Rect(0, 0, SrcImage2.cols/2, SrcImage2.rows/2), CV_RGB(0, 0, 0), CV_FILLED);
	namedWindow("原图");
	imshow("原图", SrcImage);

}
void main()
{
	test();
	waitKey();
}

示列：

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;

int main(int argc, char** argv)
{
	Mat src, dst;
	src = imread("test.jpg");
	if (src.empty())
	{
		printf("could not find image...");
	}
	CV_Assert(src.depth() == CV_8U);
	namedWindow("maskImage",CV_WINDOW_AUTOSIZE);
	imshow("maskImage", src);

	/*
	Mat resultImage;
	image.copyTo(resultImage);

	int he = image.cols;
	int height = image.row;
	int nchannel = image.channels;
	*/
	Mat M;
	M.create(4,3,CV_8UC2);
	M = Scalar(127,127);
	cout << "M=" << endl << "" << M << endl;
	uchar* fistrow = M.ptr<uchar>(0);
	printf("%d\n", *fistrow);

	Mat C = (Mat_<double>(3,3) << 0, -1, 0, -1, 5, -1, 0, -1, 0);
	cout << "C= " << endl << C << "" << endl;

	waitKey(0);

	return 0;
}
