技术分享|如何使用SierraNet M1288协议分析仪和其自带的损伤Infusion-Jammer来测试验证RDMA协议

RoCE v2（RDMA over Converged Ethernet version 2）协议测试的复杂性

RoCE v2（RDMA over Converged Ethernet version 2）协议测试具有相当的复杂性，主要体现在以下几个方面：

1. 协议栈复杂性 RoCE v2协议栈涉及多个层次，包括：

• IB传输层（IB Transport Layer）：负责RDMA操作的管理，包括QP（Queue Pair）管理、数据分段和重组等
• UDP/IP网络层：提供无连接的数据传输服务，需要处理IP地址转换和路由选择
• 以太网链路层：负责物理链路的建立和维护，包括MAC地址识别和帧格式处理

各层协议需要协同工作，增加了测试的复杂性。例如，在测试过程中需要验证IB传输层的QP状态转换是否正确，同时确保UDP/IP层的报文封装符合规范，以及以太网链路层的帧格式和CRC校验是否正确。

1. 性能要求严格 在400G高速端口下，RDMA业务对性能有严格要求：

• 延迟要求：通常需要低于微秒级，特别是在金融交易、高性能计算等场景中
• 带宽要求：需要充分利用400G端口性能，确保数据传输效率
• 可靠性要求：需要保证数据完整性和传输可靠性，包括数据校验、重传机制等

例如，在金融交易场景中，延迟每增加1微秒，可能导致数百万美元的交易损失；在数据中心内部，400G端口的带宽利用率需要达到95%以上才能满足业务需求。

1. 测试场景多样化 测试需要覆盖多种场景：

• 正常流量测试：验证系统在标准工作负载下的表现
• 异常流量测试（如丢包、乱序等）：模拟网络异常情况，测试系统的容错能力
• 极限压力测试：验证系统在最大负载下的稳定性
• 长时间稳定性测试：检测系统在持续运行过程中是否存在性能衰减或内存泄漏等问题

例如，在异常流量测试中，需要模拟5%的丢包率，验证RoCE v2的重传机制是否能够有效恢复数据。

1. 硬件环境复杂 测试环境通常涉及：

• 高性能网卡（如Mellanox ConnectX-6 Dx）：支持400G速率，具有硬件加速功能
• 高速交换机：支持RoCE v2协议，提供低延迟转发
• 多节点集群：模拟实际生产环境，测试系统扩展性
• 复杂的网络拓扑：包括树形、环形、胖树等多种拓扑结构

例如，在测试多节点集群时，需要构建至少8个节点的测试环境，模拟数据中心内部的典型网络拓扑。

使用SierraNet M1288协议分析仪高效测试验证400G高速端口下的RDMA业务

1. 测试准备 硬件连接：

• 使用QSFP-DD光纤连接M1288测试端口，确保物理连接稳定
• 确保所有设备同步时钟，使用PTP（Precision Time Protocol）实现纳秒级时间同步

软件配置：

• 安装最新版本测试软件，确保支持RoCE v2协议
• 配置RDMA测试参数，包括QP数量、MTU大小、重传超时等

1. 基础测试 链路层测试：

• 测试400G端口物理连通性，验证光模块和光纤质量
• 验证链路协商速率，确保达到400Gbps

协议兼容性测试：

• 验证RoCE v2协议栈各层功能，包括IB传输层、UDP/IP层和以太网链路层
• 检查协议字段正确性，如BTH（Base Transport Header）和ETH（Ethernet Header）等

1. 性能测试 带宽测试：

• 使用单向和双向流量模式，分别测试发送和接收性能
• 测试不同数据包大小（64B-9KB）下的吞吐量，绘制性能曲线

延迟测试：

• 测试端到端延迟，包括硬件延迟和软件延迟
• 测试不同负载（10%-100%）下的延迟变化，绘制延迟曲线

丢包率测试：

• 测试不同流量强度（50%-100%）下的丢包情况
• 验证重传机制，测试重传成功率和重传延迟

1. 可靠性测试 错误注入测试：

• 模拟网络抖动、丢包等异常情况，测试系统的容错能力
• 验证错误检测和纠正机制，如CRC校验和重传机制

长时间稳定性测试：

• 进行72小时以上持续测试，监控性能指标波动
• 检测系统是否存在内存泄漏、性能衰减等问题

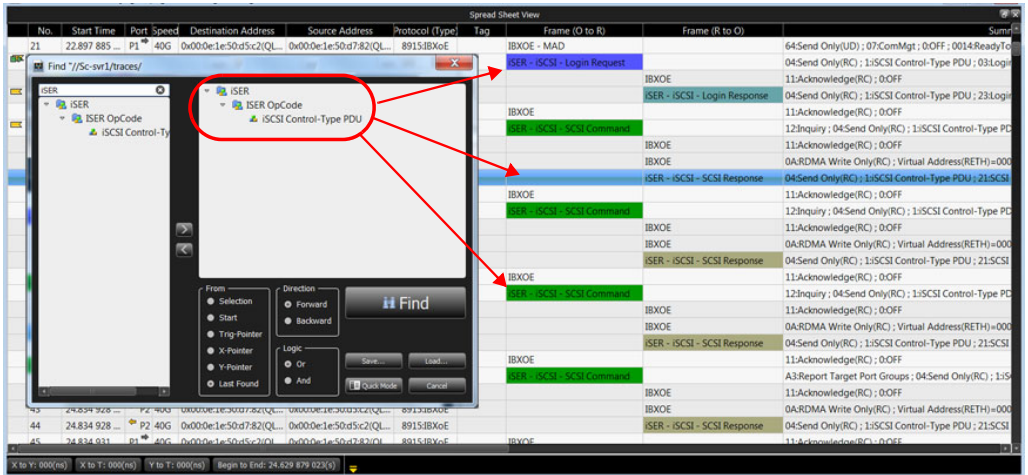

1. 测试结果分析 使用M1288内置分析工具：

• 生成详细的测试报告，包括性能指标、错误统计等
• 进行趋势分析和异常诊断，识别性能瓶颈

性能优化：

• 根据测试结果调整系统参数，如TCP窗口大小、重传超时等
• 优化网络配置，如调整QoS策略、优化路由选择等

1. 最佳实践

• 分阶段测试：从基础测试逐步过渡到复杂场景，确保每个阶段都达到预期目标
• 记录日志：保存所有测试过程的详细日志，便于问题追溯和分析
• 版本控制：记录每次测试的软硬件版本信息，确保测试结果的可重复性
• 团队协作：建立跨部门的测试协作机制，包括网络团队、存储团队和应用团队

@varName1 + @varName2
@varName1 - @ varName2
@varName1 & @varName2
@varName1 | @varName2
@varName1 ^ @varName2
@varName1 << 2
@varName1 >> 1
Logical expressions, such as compare, equal, not, and, and or:
@varName1 > @varName2
@varName1 < @ varName2
@varName1 == @varName2
@varName1 != @ varName2
!@varName1
(logical expression1) && (logical expression2)
(logical expression1) || (logical expression2)
Complex expressions (combination of different operators) with prioritizing supported:
(@varName1 + @varName2) > @varName3
Extended Variable Operations (Multiply, Divide, Remainder, none-numeric shift):
Multiplication Operations
 var32 @a = @b * 3
 @a *= 2
 @c = @a * @b
Division Operations
 var32 @a = @b / 3
 @a /= 2
 @c = @a / @b
Remainder Operations
 var32 @a = @b % 3
 @a %= 2
 @c = @a % @b
Shift Operations
 @a = @b >> @c
 @a = @b << @c

通过以上方法，可以充分发挥SierraNet M1288协议分析仪的功能，高效完成400G高速端口下的RDMA业务测试验证工作。例如，在某个实际测试案例中，使用M1288成功发现并解决了由于MTU配置不当导致的性能瓶颈问题，将系统吞吐量提升了15%。
