模电中需要注意的问题

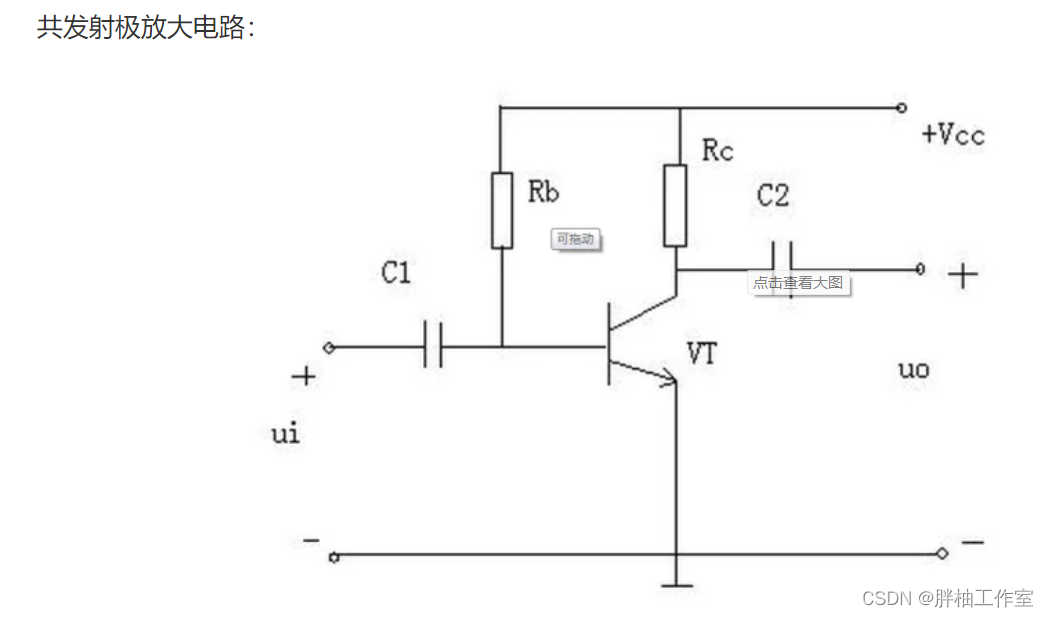

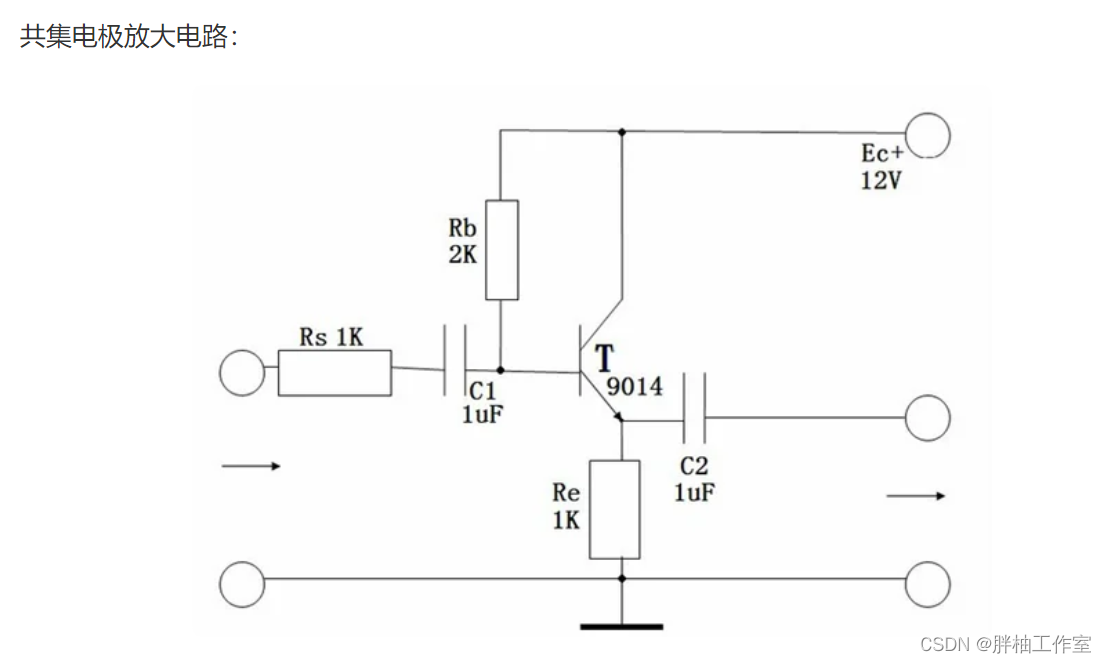

1、如何区分共发射极、共集电极电路？

最大区别就是输出电容的和电阻的位置不同，如果是共发射极电路那么这两个元件要接在三极管的集电极上输出，如果是共集电极电路这两个元件就接在三极管的发射极上了
eg.

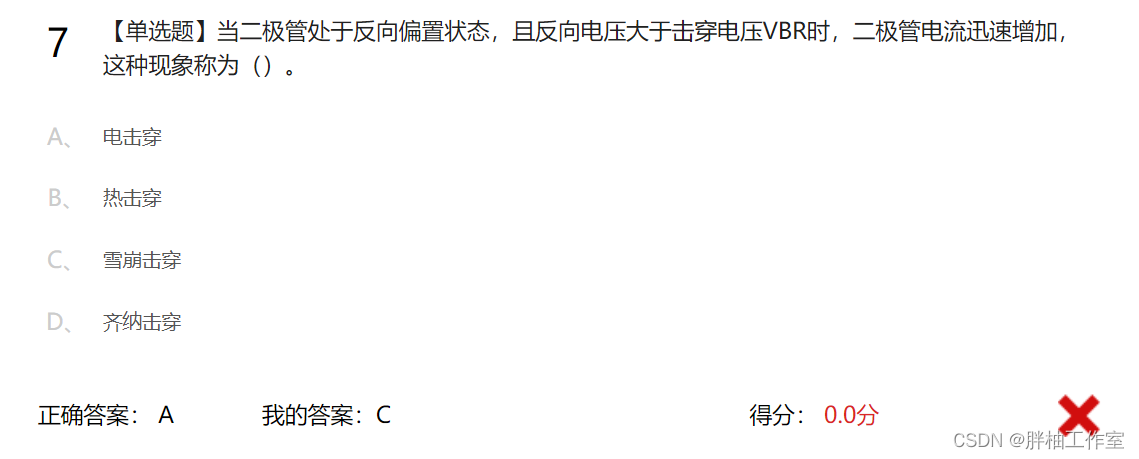

注：齐纳击穿、雪崩击穿、热击穿都是相对于PN结而言的，对于二极管来说只有电击穿的说法
当二极管处于反向偏置状态，且反向电压大于击穿电压VBR时，二极管电流迅速增加，这种击穿称为反向击穿，反向击穿电压一般为几十伏。

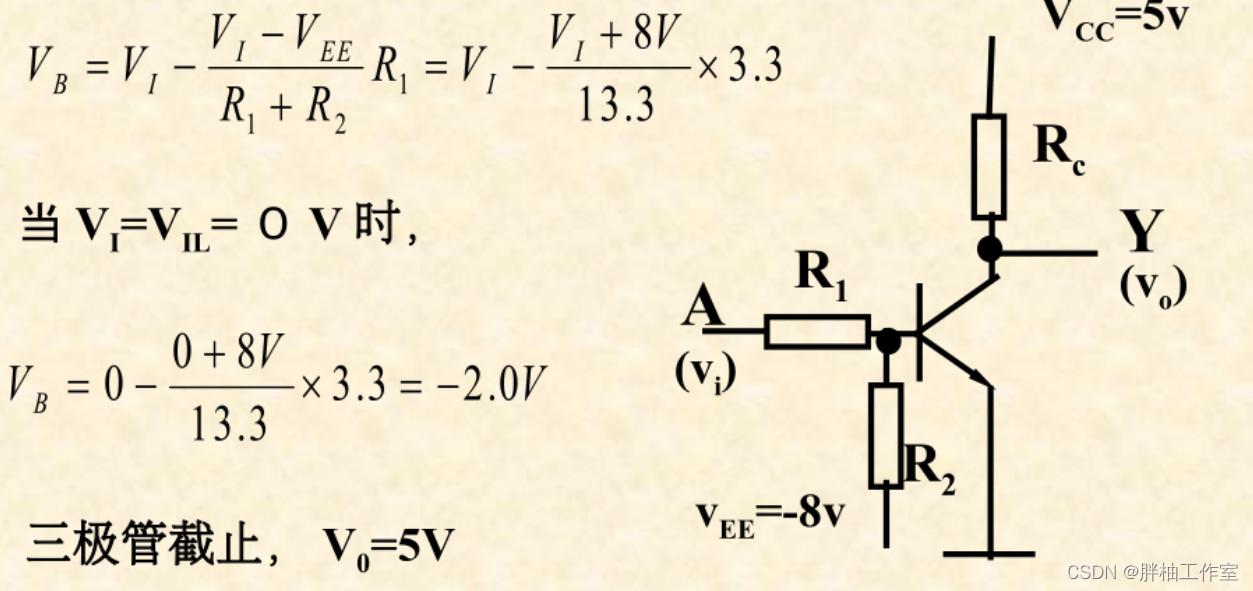

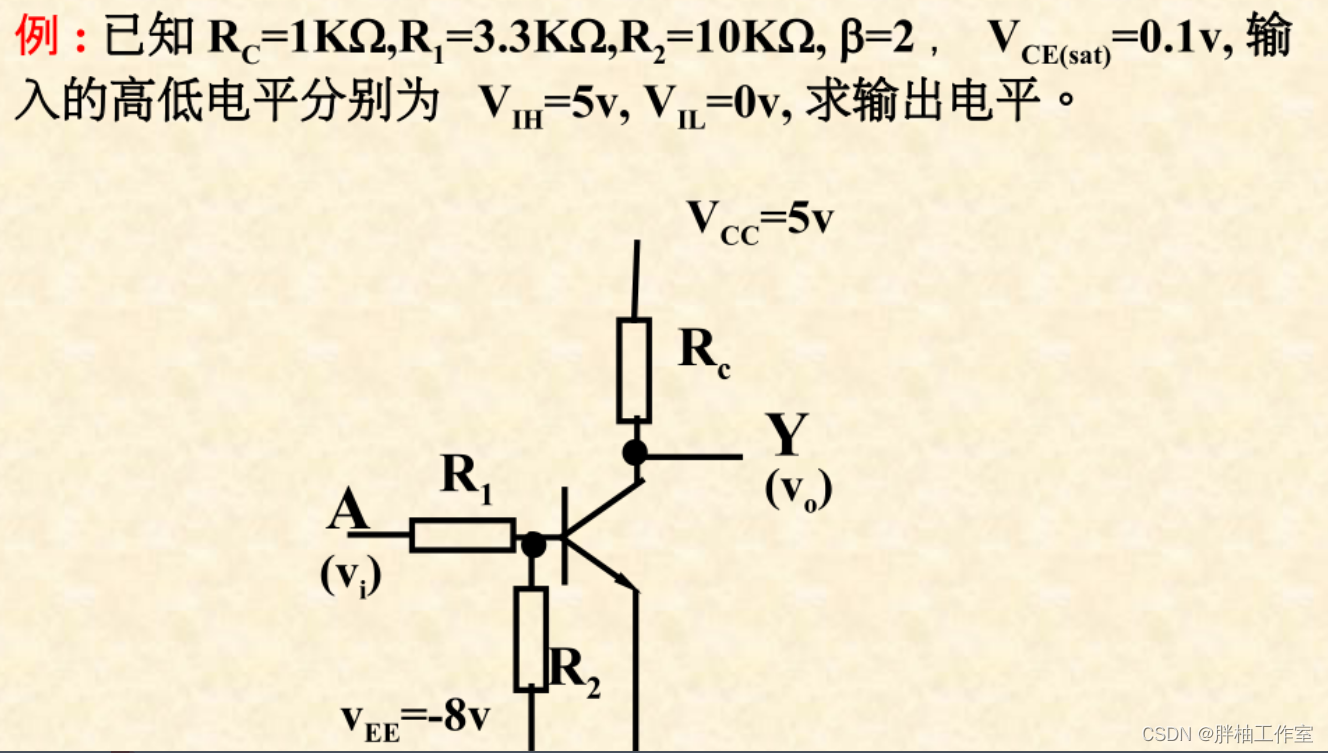

• 对于集电极开路的与非门（OC门），集电极悬空，输出为0没问题，但不能输出为1！

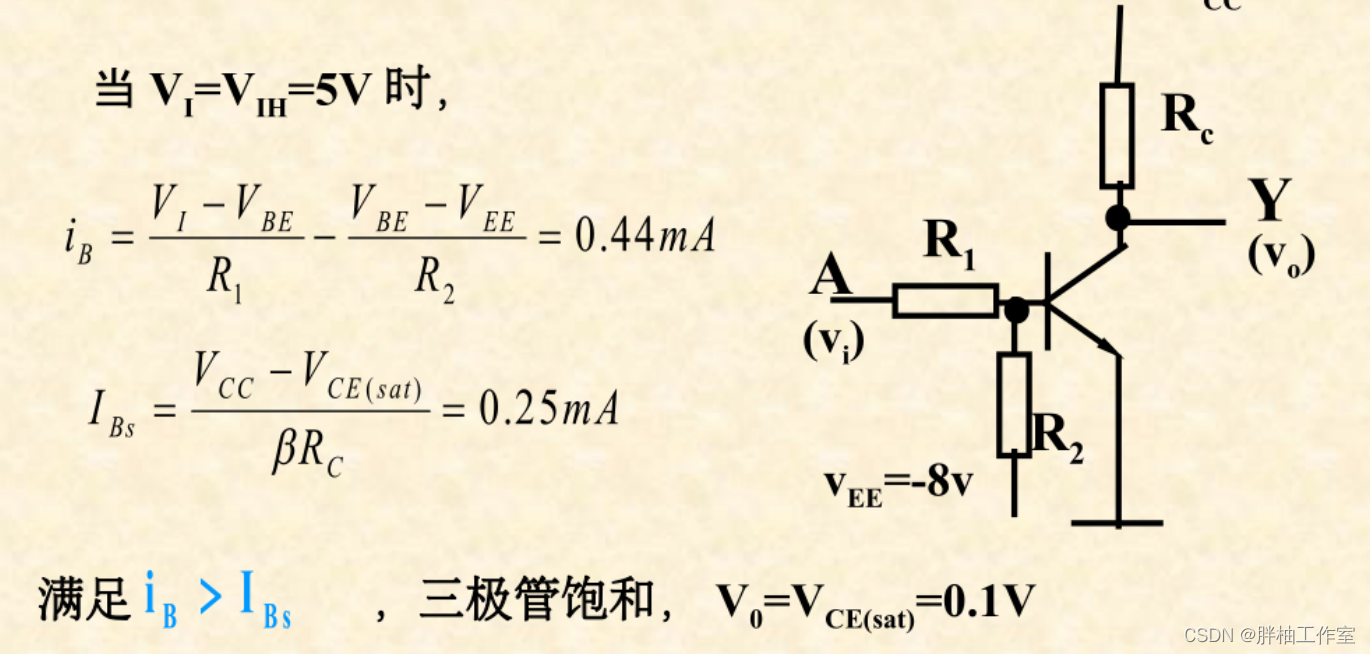

解：

• 此种例题还有别的解法，详见书本P73折起来的部分。

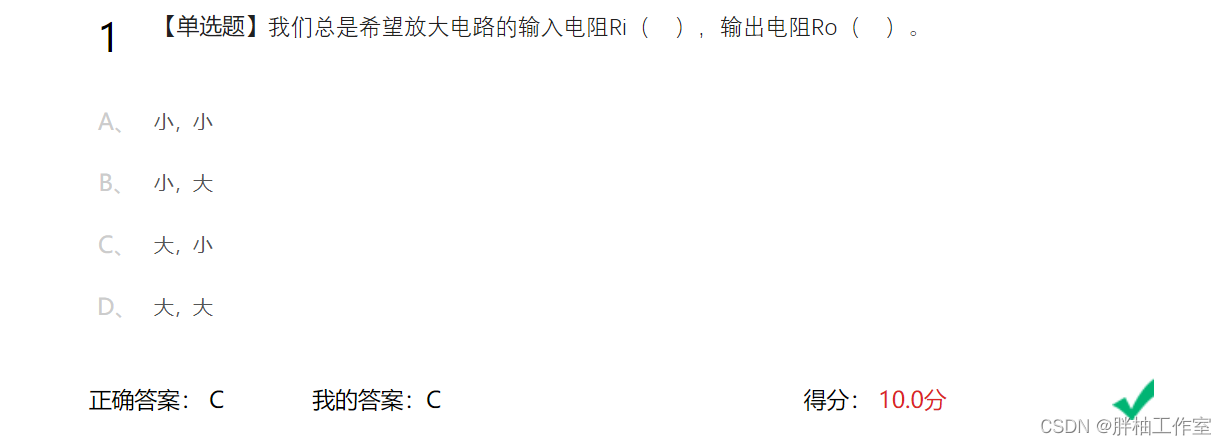

注：一般来说，Ri越大越好。
1） 电路的输入电阻越大，ii就越小，从信号源索取的电流越小；
2） 当信号源有内阻时，Ri越大，Ui就越接近。
输出电阻是表明放大电路带负载能力的，R0越小，放大电路带负载的能力越强，反之越弱。

（根据定义计算，输出电阻R0 = u0 / i0, 前提为RL = ∞，Us = 0）
