会签的例子依然采用Nutz+ExtJS+JBPM来实现。

这里只讲讲会签的实现，其他细节可以参考这篇文章http://pangwu86.iteye.com/blog/1114082

#######################邪恶的分割线#######################

首先介绍下什么是会签

会签

会签是撰拟公文的过程中，主办单位主动与有关单位协商并核签的一种办文程序，一般当公文的内容涉及本单位的多个部门或与其他单位有关时，需要进行会签。会签根据对象的不同分为内部会签和外部会签。内部会签用于与本单位内部的各有关部门进行协商并核签；外部会签用于与外单位的有关部门进行协商并核签；二者的性质相同，但处理形式不同。

在管理系统中的会签流程，例如公司职员离职、大学生毕业离校都要在不同的部门去签字确认，这里去哪个部门签字没有顺序之分，但所有部门签字完毕后才可以离职或离校。

会签的情况会有很多中，根据复杂程度，一般可以分为单步会签（只有一个活动处理会签任务），以及多步会签（由多个任务组成的）

这里只介绍下常见的，也是业务中最常遇到的单步会签。

单步会签常见有4种情况：

一票否决制——参加会签的用户中任何一个人不同意，会签活动就会结束，进去会签否决，全部同意，则进入会签通过
一票通过制——与一票否决完全相反
按比例通过——等全部参加会签的用户提交任务后，根据会签意见，按照比例（比如少数服从多数）决定下面的转移
意见收集制——等全部参加会签的用户提交完意见后（这里就是一个收集意见的作用而已），会签结束，进入下一个节点

这里要说一下，在查找会签的资料时，yy269兄的http://yy629.iteye.com/blog/660701与phoenix.clt兄的http://phoenix-clt.iteye.com/blog/428242这两篇文章给了很大的启发，后面的实现也借鉴了他们的一些好的思想，需要的朋友可以去看一看。

下面的部分将会讲述如何实现一个动态会签（会签人数，人员，会签规则都可以自由设定）

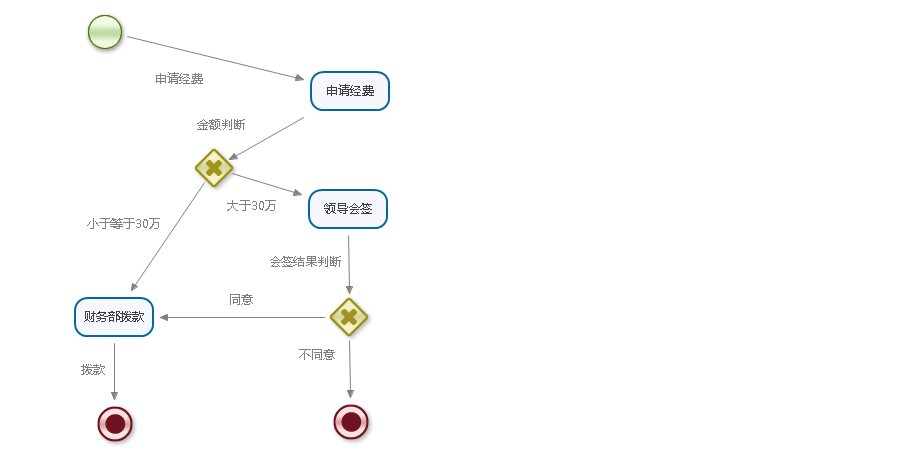

好，接下来看一下今天举得这个申请经费的例子：

贴一下jpdl.xml文件

<?xml version="1.0" encoding="UTF-8"?>

<process name="jingfeishenqing" xmlns="http://jbpm.org/4.4/jpdl">
	<description><![CDATA[
		经费申请，大于30万需要老总们会签(采用一票否决制)
	]]></description>
	<!-- 会签决策实现类 -->
	<variable name="calc.countersignCalculatorImpl" type="string">
		<string value="org.nutz.jbpm.countersign.impl.AllAgreeSign" />
	</variable>
	<!-- 以下三个参数只有按百分比策略才会用到，可以根据需要来设定 -->
	<!-- 最小同意数 -->
	<variable name="calc.minAgreeSize" type="int">
		<int value="2"/>
	</variable>
	<!-- 最小同意比例（请设定一个在0-1之间的数字） -->
	<variable name="calc.minAgreePercent" type="float">
		<float value="0.6"/>
	</variable>
	<!-- 是否使用按比例（true为按照比例，false为按照人数） -->
	<variable name="calc.userPercent" type="boolean">
		<false/>
	</variable>
	<start g="81,8,48,48" name="start1">
		<transition g="-60,13" name="申请经费" to="申请经费" />
	</start>
	<task assignee="${employee}" form="countersign/applyfor.jsp" g="304,65,92,52"
		name="申请经费">
		<transition name="金额判断" to="判断1" g="-69,-22" />
	</task>
	<decision expr="#{money > 300000 ? '大于30万' : '小于等于30万'}" g="190,144,48,48"
		name="判断1">
		<transition g="-39,14" name="大于30万" to="领导会签" />
		<transition g="-80,-21" name="小于等于30万" to="财务部拨款" />
	</decision>
	<task form="countersign/countersign.jsp" g="302,183,92,52" name="领导会签">
		<assignment-handler class="org.nutz.jbpm.countersign.CountersignAssignment">

		</assignment-handler>
		<transition g="-79,-11" name="会签结果判断" to="会签判断" />
	</task>
	<decision expr="#{agree == true ? '同意' : '不同意'}" g="325,293,48,48"
		name="会签判断">
		<transition g="-13,-26" name="同意" to="财务部拨款" />
		<transition g="-50,-22" name="不同意" to="申请驳回" />
	</decision>
	<task g="68,291,92,52" name="财务部拨款">
		<transition g="-33,-10" name="拨款" to="拨款完毕" />
	</task>
	<end g="91,400,48,48" name="拨款完毕" />
	<end g="327,398,48,48" name="申请驳回" />
</process>

可以说会签的难点就是如何在一个任务中，实现由多个人去完成。

JBPM4中提供了建立子任务的API，这一点就提供了一个思路.

那就是在进入这个任务后，给相应的会签人员建立对应的子任务，然后等待他们完成子任务后，该会签任务设定为完成，流程向下流转。

下面这段配置就是会签任务，可以看到，与普通task不同的是，添加一个assignment-handler属性，同时指定了一个java类

	<task form="countersign/countersign.jsp" g="302,183,92,52" name="领导会签">
		<assignment-handler class="org.nutz.jbpm.countersign.CountersignAssignment">

		</assignment-handler>
		<transition g="-79,-11" name="会签结果判断" to="会签判断" />
	</task>

这里的作用就是，在流程进入到这个节点时，会执行你指定的这个类

这个类的要求是，实现AssignmentHandler接口

public class CountersignAssignment implements AssignmentHandler

查看这个接口，会发现需呀实现一个assign方法

/** interface to delegate {@link Task} or {@link Swimlane} assignment.
 *
 * @author Tom Baeyens
 */
public interface AssignmentHandler extends Serializable {

  /** sets the actorId and candidates for the given task. */
  void assign(Assignable assignable, OpenExecution execution) throws Exception;
}

下面给出ME的一个实现：

public class CountersignAssignment implements AssignmentHandler {

	public void assign(Assignable assignable, OpenExecution execution) throws Exception {
		// 获得实例ID
		String pid = execution.getProcessInstance().getId();
		// 获得当前的主任务
		Task task = JbpmUtil.taskService.createTaskQuery().processInstanceId(pid)
				.activityName(execution.getName()).uniqueResult();
		// 创建子任务
		createSubTasks(task);
		// 获得会签决策（通过jpdl配置文件中配置的属性）
		String className = (String) JbpmUtil.taskService.getVariable(task.getId(),
				"calc.countersignCalculatorImpl");
		// 通过会签决策工厂生产获得决策对象
		CountersignCalculator calculator = CountersignCalculatorFactory
				.makeCountersignCalculator(className);
		// 如果是按比例通过的话，需要设定通过人数，或者比例
		SetCalculatorVars(calculator, task.getId());
		// TODO 这里用户采用一个模拟的方式，以后可以通过要整合的系统提供的API 获得用户名字列表
		CountersignInfo countersignInfo = CountersignInfoFactory.makeCountersignInfo(getUsers(),
				calculator);
		// 记录当前的主任务与会签信息
		Map<String, Object> vars = new HashMap<String, Object>();
		vars.put("parentTaskId", task.getId());
		vars.put("countersignInfo", countersignInfo);
		JbpmUtil.taskService.setVariables(task.getId(), vars);
		return;
	}

	private void SetCalculatorVars(CountersignCalculator calculator, String taskId) {
		// 只有按比例会签决策需要设定参数
		if (calculator instanceof PercentAgreeSign) {
			// 获取参数
			Object minAgreeSize = JbpmUtil.taskService.getVariable(taskId, "calc.minAgreeSize");
			Object minAgreePercent = JbpmUtil.taskService.getVariable(taskId,
					"calc.minAgreePercent");
			Object userPercent = JbpmUtil.taskService.getVariable(taskId, "calc.userPercent");
			// 设定参数
			PercentAgreeSign calc = (PercentAgreeSign) calculator;
			if (null != minAgreeSize) {
				calc.setMinAgreeSize((Integer) minAgreeSize);
			}
			if (null != minAgreePercent) {
				calc.setMinAgreePrecent((Float) minAgreePercent);
			}
			if (null != userPercent) {
				calc.setUserPercent((Boolean) userPercent);
			}
		}
	}

	private void createSubTasks(Task task) {
		// OpenTask才有createSubTask方法，Task接口是没有的
		OpenTask oTask = (OpenTask) task;
		// 这个对象非常重要，没有它，通过子任务无法跟主任务获得联系
		Execution execution = JbpmUtil.executionService.findExecutionById(task.getExecutionId());
		// 获得所有的参与者
		for (String assignee : getUsers()) {
			TaskImpl subTask = (TaskImpl) oTask.createSubTask();
			subTask.setAssignee(assignee);
			subTask.setName(task.getName());
			subTask.setFormResourceName(task.getFormResourceName());
			// 这句话是关键 只有设定同样的实例 子任务才能获得主任务设定的变量
			subTask.setExecution((ExecutionImpl) execution);
			JbpmUtil.taskService.addTaskParticipatingUser(task.getId(), assignee,
					Participation.CLIENT);
		}
	}

	private List<String> getUsers() {
		return CountersignAction.users;
	}

}

代码中注释解释的很详细了，这里就不再复述了，这段代码相关参数，可以参照上面的jpdl.xml中的变量设置。

下面介绍下上面代码中的CountersignInfo类与CountersignCalculator类

CountersignInfo

/**
 * 会签信息
 *
 */
public interface CountersignInfo extends Serializable {

	/**
	 * 用户下达会签结论
	 *
	 * @param user
	 * @param conclusion
	 * @return
	 */
	public boolean sign(String user, Conclusion conclusion);

	/**
	 * 获取会签人员列表
	 *
	 * @return
	 */
	public List<String> getUsers();

	/**
	 * 获取会签会议结论
	 *
	 * @return
	 */
	public Conclusion getConclusion();

	/**
	 * 是否全部人员都已签完
	 *
	 * @return
	 */
	public boolean isAllSigned();

	/**
	 * 获取特定用户的会签结论
	 *
	 * @param userId
	 * @return
	 */
	public Conclusion getUserConclusion(String userId);

	/**
	 * 获取所有用户的会签结论
	 *
	 * @return
	 */
	public Map<String, Conclusion> getConclusions();

	/**
	 * 获取会签结论计算方式
	 *
	 * @return
	 */
	public CountersignCalculator getConclusionCalculator();

}

可以通过这个API获得当前会签的所有相关信息。

CountersignCalculator

/**
 * 会签决策
 *
 */
public interface CountersignCalculator extends Serializable {
	/**
	 * 计算会签结果
	 *
	 * @param info
	 * @return
	 */
	public Conclusion calculate(CountersignInfo info);
}

这里就只有一个方法，就是通过会签信息，计算出当前的会签结果，这个接口的实现类，你就可以在里面根据业务来进行实现，比如说实现上面提到的单步会签的常见的四种情况（后面会给出实现类）。

还有一个会签结果的枚举类，这个可以根据你的需要自己定制，这里给出ME的方案

Conclusion

/**
 * 会议结论定义
 *
 */
public enum Conclusion implements Serializable {
	// 通过
	AGREE,
	// 否决
	DENY,
	// 弃权
	ABSTAIN,
	// 继续（会签没有结束）
	CONTINUE;

	public static Conclusion getConclusion(String conclusion) {
		if (AGREE.toString().equals(conclusion)) {
			return Conclusion.AGREE;
		} else if (DENY.toString().equals(conclusion)) {
			return Conclusion.DENY;
		} else if (ABSTAIN.toString().equals(conclusion)) {
			return Conclusion.ABSTAIN;
		} else if (CONTINUE.toString().equals(conclusion)) {
			return Conclusion.CONTINUE;
		}
		return Conclusion.AGREE;
	}
}

下面给出几个实现类，给大家做个参考：

首先是会签决策实现类：

一票否决制

/**
 * 一票否决制（全票通过制）
 *
 */
public class AllAgreeSign implements CountersignCalculator {

	public Conclusion calculate(CountersignInfo info) {
		// 是否有否决票
		for (Entry<String, Conclusion> entry : info.getConclusions().entrySet()) {
			if (entry.getValue() == Conclusion.DENY) {
				// 一旦出现否决票，立刻作为否决处理
				return Conclusion.DENY;
			}
		}
		if (info.isAllSigned()) {
			// 所有票投完了
			return Conclusion.AGREE;
		}
		return Conclusion.CONTINUE;
	}

	public String toString() {
		return "采用一票否决制，只要有一票否决，则会签不通过。";
	}
}

同理大家可以如法炮制一票通过制。

至于按比例，按人数是如何实现的，这里就不给出例子了，留给大家留一个思考的空间。

下面是会签信息的实现类：

默认会签信息实现

public class CountersignInfoDefaultImpl implements CountersignInfo {

	private List<String> users;

	private boolean isAllSigned = false;

	private Map<String, Conclusion> results = new HashMap<String, Conclusion>();

	private CountersignCalculator countersignCalculator;

	public CountersignInfoDefaultImpl(List<String> users,
			CountersignCalculator countersignCalculator) {
		this.users = users;
		this.countersignCalculator = countersignCalculator;
	}

	/**
	 * 用户提交决策
	 *
	 * @param user
	 * @param conclusion
	 * @return
	 */
	public synchronized boolean sign(String user, Conclusion conclusion) {
		if (!users.contains(user)) {
			return false;
		}
		results.put(user, conclusion);
		if (results.size() == users.size()) {
			isAllSigned = true;
		}
		return true;
	}

	// *********接口实现***********

	public List<String> getUsers() {
		// 不允许修改
		return Collections.unmodifiableList(users);
	}

	public Conclusion getConclusion() {
		return countersignCalculator.calculate(this);
	}

	public boolean isAllSigned() {
		return isAllSigned;
	}

	public Conclusion getUserConclusion(String userId) {
		return results.get(userId);
	}

	public Map<String, Conclusion> getConclusions() {
		return Collections.unmodifiableMap(results);
	}

	public CountersignCalculator getConclusionCalculator() {
		return countersignCalculator;
	}

}

最后说一下，在会签时，要做的一些处理，这里只给思路，源码就不放了。
