STM32F103C8T6+SD/Micro TF卡+SFATS+软SPI+硬SPI

最新推荐文章于 2025-06-18 18:05:48 发布

原创

最新推荐文章于 2025-06-18 18:05:48 发布 · 1.1w 阅读

51 ·

CC 4.0 BY-SA版权

本文介绍了如何在STM32F103C8T6微控制器上使用Keil MDK 5.15进行Micro TF卡的SPI连接。内容涉及硬件接线、SPI接口选择（硬SPI与软SPI）、SFATS文件系统的移植，以及在遇到速度问题时如何调整APB总线频率。最终实现了通过软件模拟SPI成功读取2GB SD卡。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用环境(蓝色粗体字为特别注意内容)
1、软件环境：Keil MDK 5.15
2、硬件环境：STM32F103C8T6最小系统，Micro TF卡

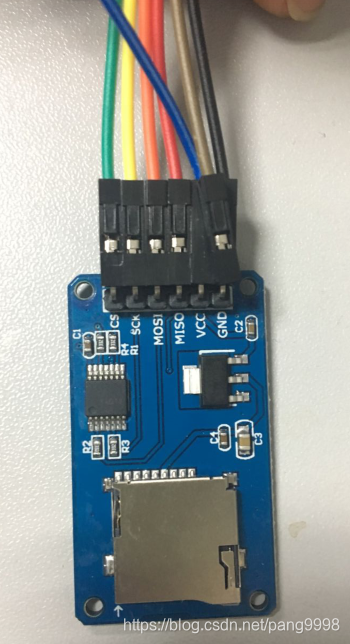

在一个项目中需要用到SD卡，于是在某宝买了一块Micro TF卡插槽，SPI驱动：

貌似不用那个小芯片好像可以用IO口直接驱动TF卡，不知道那个小芯片干嘛用的，也没工夫去追究了，废话少说，先来看接线：

TF卡模块   STM32单片机
GND     ->    GND
CS      ->    PB12/SPI2_NSS
SCK     ->    PB13/SPI2_SCK
MISO    ->    PB14/SPI2_MISO
MOSI    ->    PB15/SPI2_MOSI

关于CS/NSS管脚，即我们熟知的片选信号，作为主设备NSS管脚为高电平，从设备NSS管脚为低电平。

一开始为了性能考虑，打算使用硬件SPI2，后来发现速度太快了，SD/TF卡的速度跟不上，调了半天调不出来，必须降低APB总线速率：

//配置APB1(PCLK1)钟=AHB 1/2时钟

RCC_PCLK2Config(RCC_HCLK_Div4); //72/4=18MHz ,会降低总线频率，导致串口不正常！慎用!

但是总线速率一下降，延时函数，
