BES2300X，BES2500X——UI（按键，提示音，指示灯）

本文是BES2300X，BES2500X系列博文UI部分
一个耳机/音箱，UI是联系使用者与开发者最直接的一个窗口。当然，对于吾等码农而言，UI设计并不是我们最关心的。
我们主要做的是UI实现。
本文！！！
写BES最基础UI：按键，指示灯，提示音

一，按键
按键显然是一个中断，我们需要关注以下3点

1，管脚配置
tgt_hardware.c文件的cfg_hw_gpio_key_c数组用以配置按键管脚。
值得一提的是，按键配置结构体的最后一个成员可以配置按键极性。

2，中断函数
hal_key.c文件的hal_key_debounce_handler函数用以处理按键中断
并依次通过以下函数

send_key_event(HAL_KEY_CODE_PWR, key_status.event)

key_event_process(uint32_t key_code, uint8_t key_event)

APP_MODUAL_KEY（ app_set_threadhandle(APP_MODUAL_KEY, app_key_handle_process);
）

将按键事件发送至app_thread中处理

具体细节就不说了，看代码的能力大家都有。重点是hal_key_debounce_handler函数中可以自定义按键操作，例如，双击
+长按，10击等等。

3，处理函数

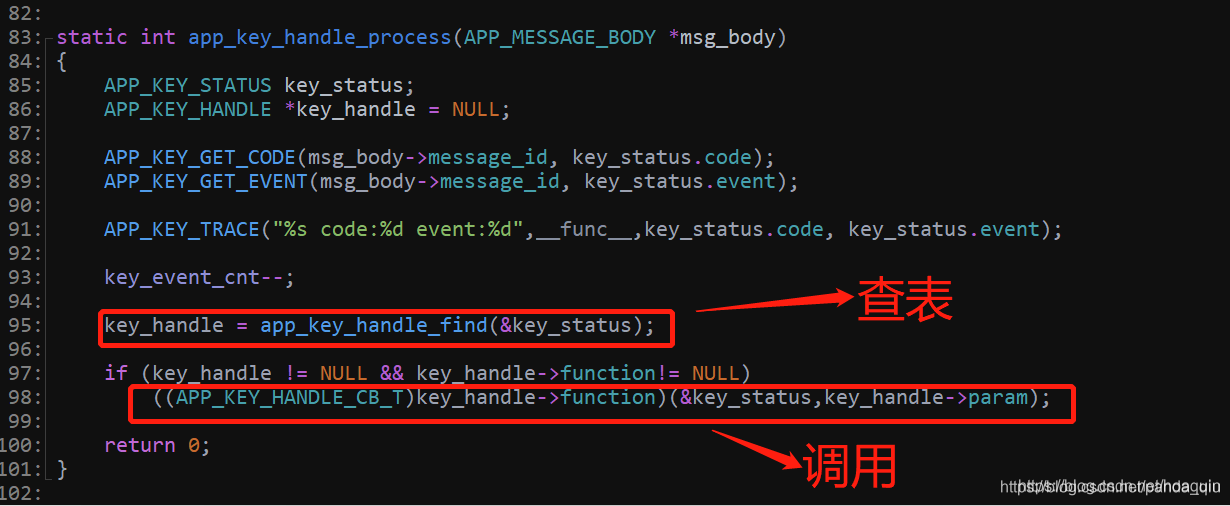

在app_thread中，app_key_handle_process会先查注册表，根据不同的按键code和按键event，分别处理。如下图：

既然需要查表处理，那么一定会有注册的位置：

app_key_handle_registration(&app_key_handle_cfg[i]);

此行代码在app_key_init函数中。
app_key_handle_cfg数组中包含了每一个key_code，每一个key_event对应的处理函数。
至此，按键从IO到上层再到初始化，形成通路。

4，TWS模式从耳通路

另外，TWS模式（IBRT）通路会多一条，从耳机的按键会在注册的按键处理函数中，将按键信息发送至主耳处理。
从耳发送：

app_ibrt_if_keyboard_notify(status,param);

主耳接收：

void app_ibrt_keyboard_request_handler(uint16_t rsp_seq, uint8_t *p_buff, uint16_t length)

主从通信相关问题在蓝牙操作及协议连接部分讲解，链接如下：
敬请期待

二，指示灯

tgt_hardware.c文件的cfg_hw_pinmux_pwl数组对指示灯IO进行配置
使用时就这个函数，调用就完了：

app_status_indication_set(APP_STATUS_INDICATION_CHARGENEED);

驱动流程以及呼吸灯有时间再更新

三，提示音

这里只讲如何播放提示音。
播放提示音有两种方式，如下：

1，播放提示音

打断播放：

app_voice_report(APP_STATUS_INDICATION_T status, uint8_t device_id)

混合播放（流程与打断播放近似，需要打开相关宏定义）：

media_PlayAudio(AUD_ID_ENUM id,uint8_t device_id)

2，添加提示音

需要将WAV格式音频文件。打断播放通过BES给出的工具，编码并转换成TXT文件。混合播放直接另存为TXT文件。添加至资源文件夹。
打断播放参考该函数：

void media_runtime_audio_prompt_update(uint16_t id, uint8_t** ptr, uint32_t* len)

混合播放参考该函数：

app_ring_merge_start();

偷个懒，具体操作流程先不写了，有时间再完善

关于提示音如何从内存到Speaker，会在数据流及数据编码部分讲解链接如下：
敬请期待
