高通主动降噪无线调试

目录



前言

一、准备工作

二、操作步骤

三、总结

---

前言

耳机降噪调试的困难之一是有线的束缚，这在一定程度上对结构的密闭性造成影响。因此，高通推出了耳机主动降噪的无线调试，给广大高通音频开发者带来了福音。

一、准备工作

软件工具：
MDE:Qualcomm_MDE.WIN.2.6 Installer_2.6.1.26.zip
ADK Tool: ADK_Toolkit.WIN.1.2 Installer_1.2.2.13.zip
Chipcode: qcc514x-qcc304x-src-1-0_qtil_standard_oem_earbud.rar

平台: QCC3040开发板两块

PC：Win10

二、操作步骤

1.打开MDE2.6，选择open project

2.选择earbud.x2w

3.选择ADK tool 1.2.2.13 x64

4.适配开发板，修改工程属性，屏蔽电池温度检测。HAVE_THERMISTORx INCLUDE_TEMPERATUREx

5.使能ANC功能，在project->DEFS添加ENABLE_ANC

6.使能无线调试功能，在Project->DEFS添加INCLUDE_GAIA_PYDBG_REMOTE_DEBUG、INCLUDE_GAIA_PANIC_LOG_TRANSFER

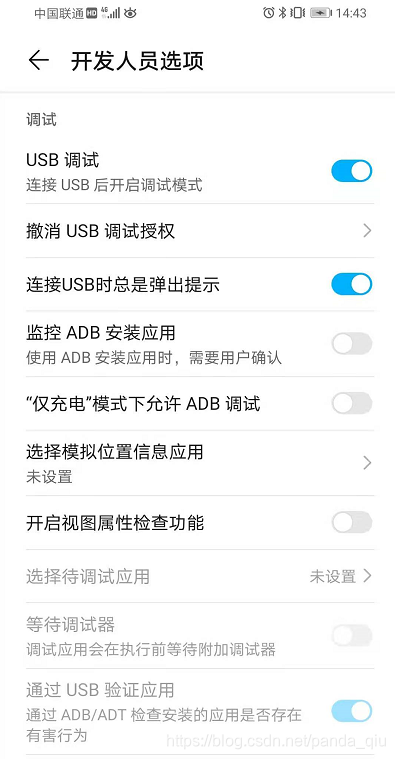

7.手机使能USB debug功能（开发者模式）

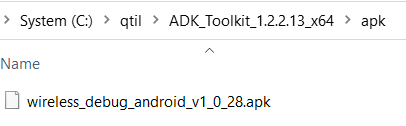

8.手机安装高通无线调试软件Wireless Debug App（方式可以通过ADB安装，也可以拷贝到手机安装）

9.用高通软件连接耳机

10.建立电脑与耳机的连接

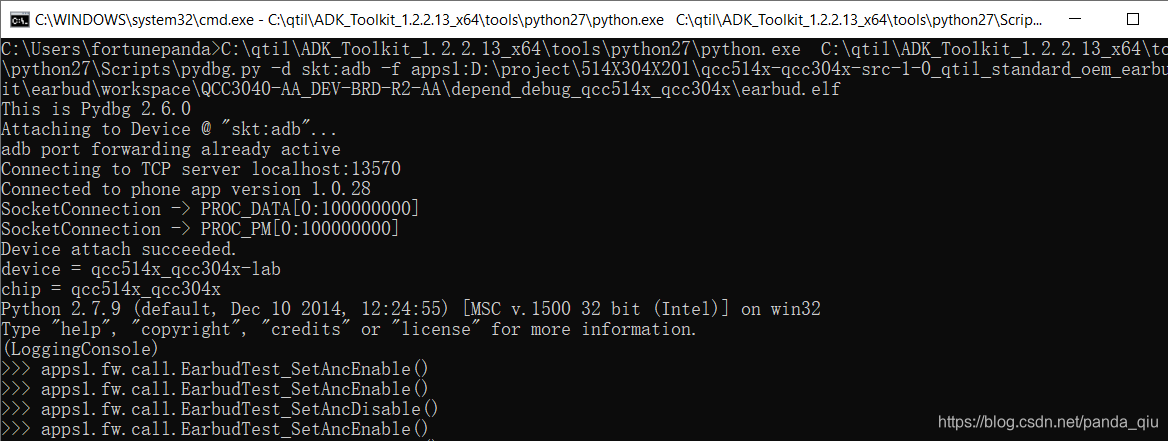

• 电脑和耳机进行连接。
C:\Users\fortunepanda>C:\qtil\ADK_Toolkit_1.2.2.13_x64\tools\python27\python.exe  C:\qtil\ADK_Toolkit_1.2.2.13_x64\tools\python27\Scripts\pydbg.py -d skt:adb -f apps1:D:\project\514X304X201\qcc514x-qcc304x-src-1-0_qtil_standard_oem_earbud.git\earbud\workspace\QCC3040-AA_DEV-BRD-R2-AA\depend_debug_qcc514x_qcc304x\earbud.elf

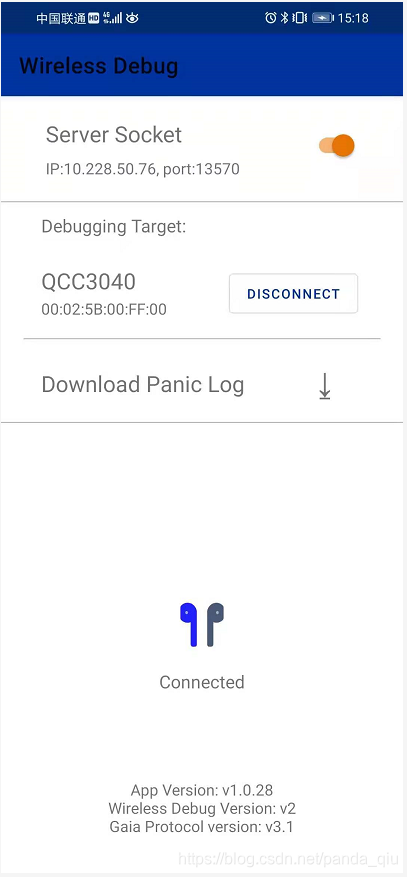

• Wireless debug 连接成功后界面如下。此时可以使用Pydbg输入指令进行ANC 的开关。

11.ANC Filter Designer 连接配置

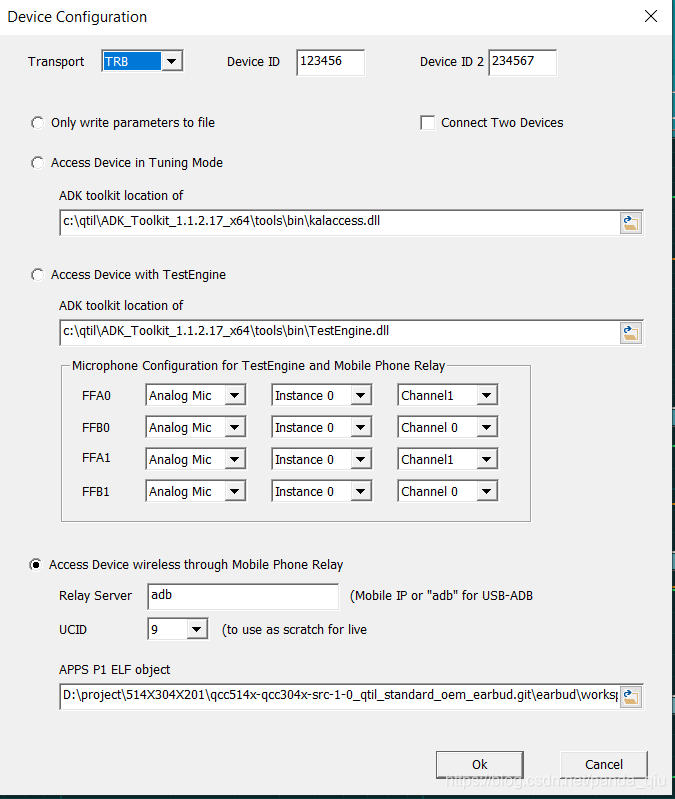

使用Pydbg使能ANC 后，在anc_filter_designer中Device Configuration进行配置。

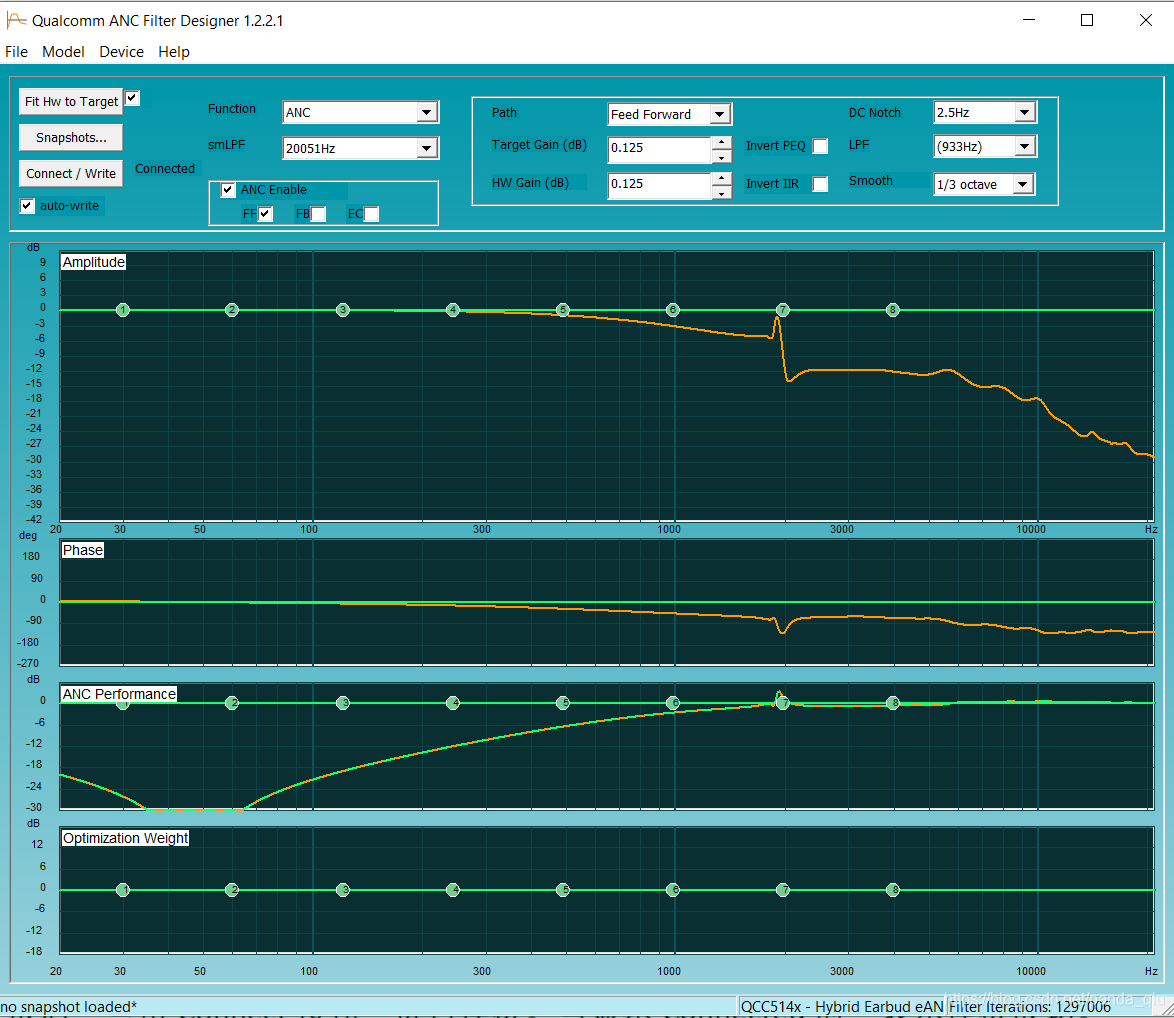

12.连接后进行ANC无线调试

接下来即可进行ANC的无线调试。每次调整后，点击auto-write进行无线更新即可。更新ANC参数的典型速度约为3秒，但测试中发现大概要15秒。

三、总结

至此，ANC无线调试环境已经搭建好。接下来就是声学、软件和结构的联合调试。与其他方法相比，ANC无线调试带来极大便利的同时，“无线调试”连接速度要慢一些。除了由于蓝牙传输而导致的速度受限外，它可能根据涉及的其他组件（PC，网络，移动电话）而有所不同。
