Research question：

如果单人的人体检测框不够准确，会影响多人体态估计的结果，本文就是要降低这种负面影响。

Contributions：

建立了一个 RMPE (Regional Multi-Person Pose Estimation)框架。

设计SSTN（symmetric spatial transformer network，对称空间变换网络），用于提升基于SPPE的人体姿态估计算法。除此之外，一个平行的SPPE分支用于优化这个网络。
改进NMS（非最大抑制）：用于解决检测冗余的问题，从前参数是人工定的，现在是学习出来的。
提出PGPG（pose-guided human proposal generator）：加强训练样本。学习不同姿态的人体检测器的分布，可以仿真生成bounding box，从而生成一系列训练样例。

Empirics：

MPII Multi-Person Dataset
MSCOCO Keypoints Challenge

Methods：

多人体态估计主要有两个思路：

在图片里检测出所有的 bounding box，对它们分别估计体态。
分别检测出图片里的所有 body part，然后组装成不同的人。（主要难题是人挤人的时候有二义性）

而第一种思路主要有困难：检测框误差和检测框冗余。

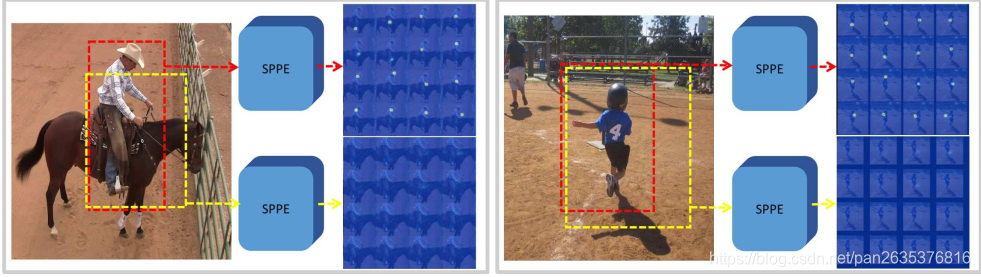

如下图左图所示，红色框为真值，黄色框为检测框，黄框甚至没有完全包含目标人物，但是由于它和真值的交并比（IoU）大于百分之五十，所以被判定为正确的检测。

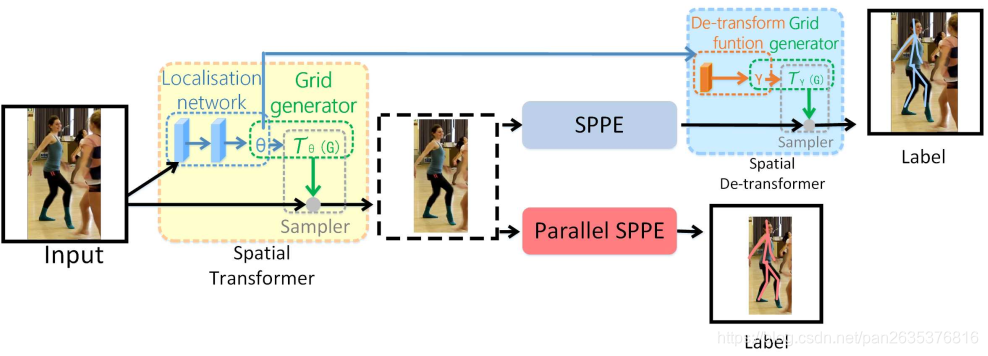

本文的想法主要是，当得到一个human proposal（检测器检测出的人体，也就是输入的bouding box），也就是下图的input。我们其实期望的是只包含下图中穿蓝衣服的女性的bounding box，但是这里还有别的人也在bbox里。所以设计了一个空间变换网络（STN，Spatial Transformer Network），把选定的bbox坐标做变换，得到下图虚线框中的bbox，很明显，这个bbox里的闲杂人等不再入镜，能改善上图中的人没有被完全框住，或者bbox太大的情况。

在虚线框中估计单人姿态，得到的是pose proposal（下图中蓝色的骨架）。这个经过处理的bbox包含的人更准确，就能够提升单人姿态估计（single-person pose estimator (SPPE)）的准确性。

这个有了姿态估计的bbox，再做一个反向的空间变换（SDTN，Spatial De-Transformer Network），最后贴回到原始图片上。

那么这个STN该依据什么来变换bbox坐标。依据的是本文设计的平行SPPE结构。

Parallel SPPE是一个分支，和主干SPPE共用STN，但是省略了SDTN。这个分支的输出是在中心的，它的输出直接和在中心的groundtruth label比较。

因为它的目的就是回传STN模块的中心位置姿态误差，所以在训练的时候，这个分支的所有参数是固定的。如果STN提取的姿态不在中心，那么它就会出现很大的误差。

这个分支可以看做是STN的损失函数，因为它的目的和损失函数是一致的，都是为了帮助STN更好地集中在中心区域，得到高质量的，转换过后的human proposal。

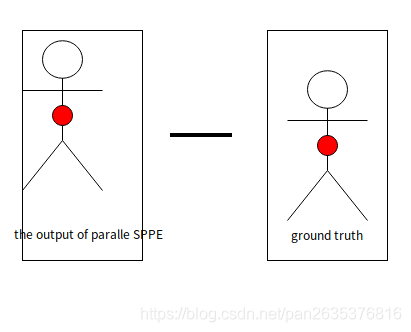

这个SPPE作为平行分支，和主干SPPE接收的信息相同，都是STN输出的经过坐标变换的 human proposal，并且都对human proposal作了单人姿态估计（可以理解为在上面画上了骨架）。可以参考下图，我们将分支SPPE的骨架中心（因为论文里没有描述中心的位置，所以我随便点了个）和真值的骨架中心，将他们的差值作为损失，来调整STN的变换。

为什么要设计这个分支，主要是为了防止陷入局部最优，导致STN调整bbox效果不佳。这么说来，为什么不能直接在SPPE之后，SDTN之前，加入一个中心定位损失，然后删掉这个分支SPPE呢？作者认为输入和SPPE标签的坐标空间的不同，会极大地消耗对pose eatimation 的学习能力。

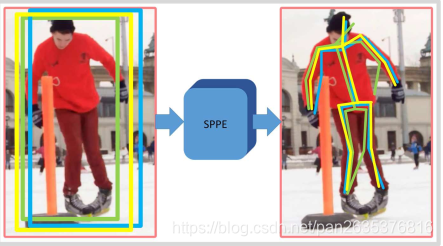

另外，文章对非最大抑制（NMS）方法做了一些改进。下图右图展示的是检测框冗余，同一目标人物上有多个检测框，会造成他的多个姿态估计。

而NMS是目标检测领域常用的方法，也是一个简单又有效的算法，可以消除多余的检测框。看下面的图，每个目标都有多个检测框，每个检测狂对应的目标有不同的置信度，比如rose脸上有三个，置信度分别为0.83，0.98，0.75。

非极大值抑制的过程是这样，对于一张图的所有bounding box的集合看作B，下图的B中应该有5个元素。我们对IoU（交并比）设定一个阈值，假设这里是0.5吧。我们把B中置信度最大的检测框移到集合M中，没错就是rose脸上那个置信度是0.95的检测框。B中少了一个元素，只剩下四个元素了。然后再搜索这4个检测框，其中两个和M中的框的IoU都大于0.5，我们把它们当作冗余删去。那还有jack脸上的两个检测框在B中，它们的IoU小于0.5，算不得冗余，没法被删除，再取其中置信度最大的bbox，移入M中，重复如上步骤，删除最后那个置信度为0.67的bbox得到最终结果。即，M中留下了两个人脸检测框。

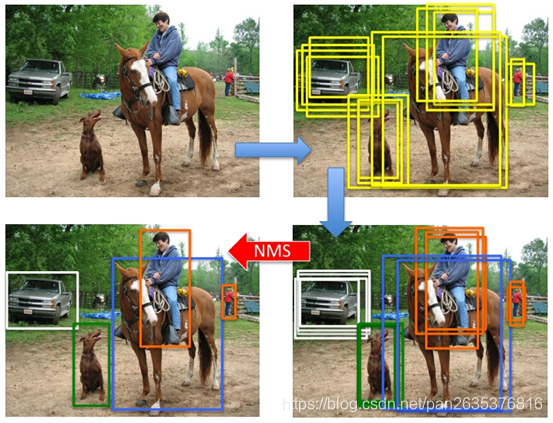

如果让我们来挑，肯定是挑置信度为0.98的检测框，因为置信度最大嘛，这算法的意义在哪里，最后留下的一定是置信度最大的bbox。但这样的话就不是非极大值抑制了，改叫非最大值抑制不就好了吗，那二者的区别在哪里呢？你看下面的图，不同目标的检测框可能会有交叉，但是交并比太大的基本都是同一个目标。这个算法的目的，就是找到图片中每个目标的对应的置信度最大的bbox，它针对的不是全局最优，而是局部最优。

关于NMS，如果我描述得不够清楚的话，你萌还可以看看下面链接的两篇文章。

https://blog.youkuaiyun.com/leviopku/article/details/80886386

https://www.cnblogs.com/makefile/p/nms.html

本文对利用NMS是为了消除检测框冗余，但也做了一些改进。从前的NMS都是手动设定姿态间的距离和阈值。而本文定义了pose之间的距离，距离公式中的参数是学习出来的，如果两个pose proposal之间的距离太小，就认为其中一个是冗余，留下另一个。

在训练过程中，本文还进行了数据增强，设计了一个PGPG（pose-guided human proposal generator），生成一些训练样本。它的设计思路是这样的：

将所有的bbox中的pose归一化，然后用k-means算法聚类，得到一些atom(P)（原子姿态）。对于每个共享同一个原子姿态的姿态，计算检测器检测出的bbox和真值bbox的差（offsets），这个差值根据真值bbox的边长做归一化。

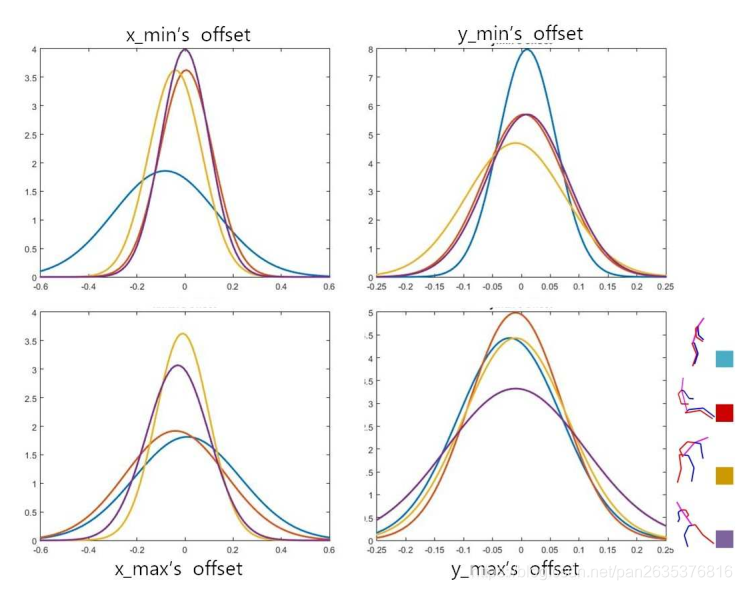

这个意思就是，一个bbox的坐标，其实只要两个顶点就能控制，分别为 $(x_{max},y_{max})$ 和 $(x_{min},y_{min})$ 。这四个坐标分别和真值bbox的对应坐标做差，并归一化。这个差值的频率，构成一个分布，将其转化为高斯分布（这个操作我还不是很清楚），根据这个分布，在训练中，会根据输入图片中pose的原子姿态按这个高斯分布生成一些不准确的bbox。

最后，再回顾一下整篇文章的思路：

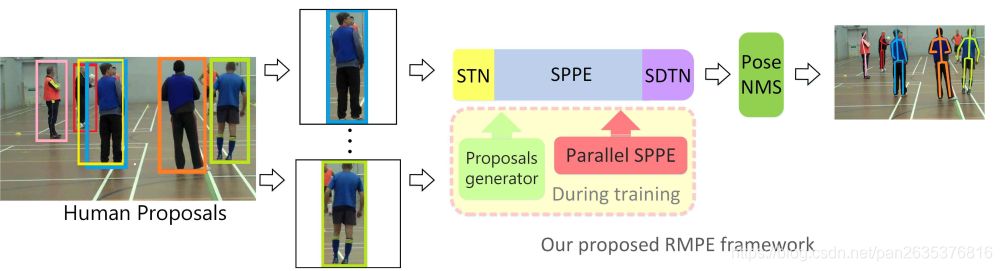

训练阶段，拿到图片用现有的单人检测，检测human proposal作为输入，分支SPPE的误差反向传播，使得STN调整bbox，得到更准确的bbox，再通过SPPE做姿态检索，将得到的所有pose proposal做NMS，除去冗余pose，得到最终结果。整个RMPE框架如下图所示：

Constructive critiques：

（1）是不是可以认为本文的NMS比起使用原来的NMS耗时更长但是准确率却会有所提升？因为本文的NMS的每个bbox都要通过SPPE，再消除冗余。本文只有是否使用参数化NMS的对比实验，却没有使用过原始的NMS做过实验，也没有时间上的对比。只有和别的方法的时间对比。

（2）还是不能理解分支SPPE的意义，输入是一个human proposal的bbox，它的坐标空间一个平面吗？那label的坐标空间不也是一个平面吗？即使将分支SPPE改成在主干上的回归的区别在哪里？作者对未来工作的展望是将RMPE改写为端到端结构，那么直接上述想法，是不是也能算是端到端的学习呢？
