基于HAL库STM32F103ZET6之串口打印调试

目录

一、确定使用哪个串口

 二、配置CubeMX

三、编写串口打印相关程序

工程文件下载路径：

---

一、确定使用哪个串口

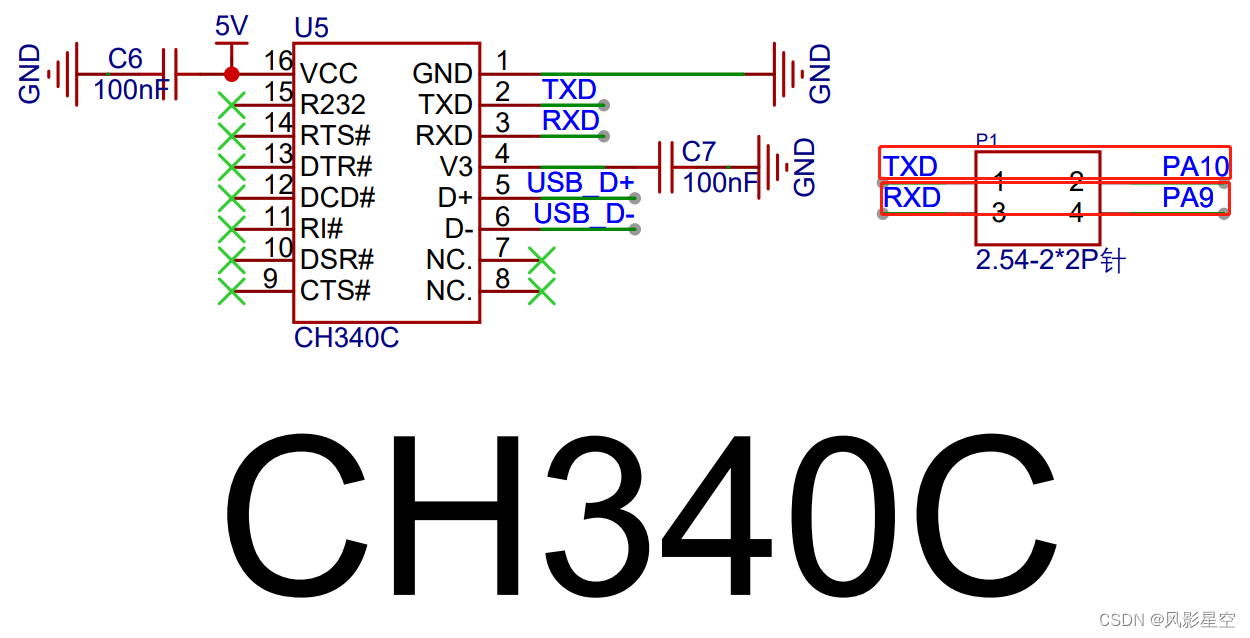

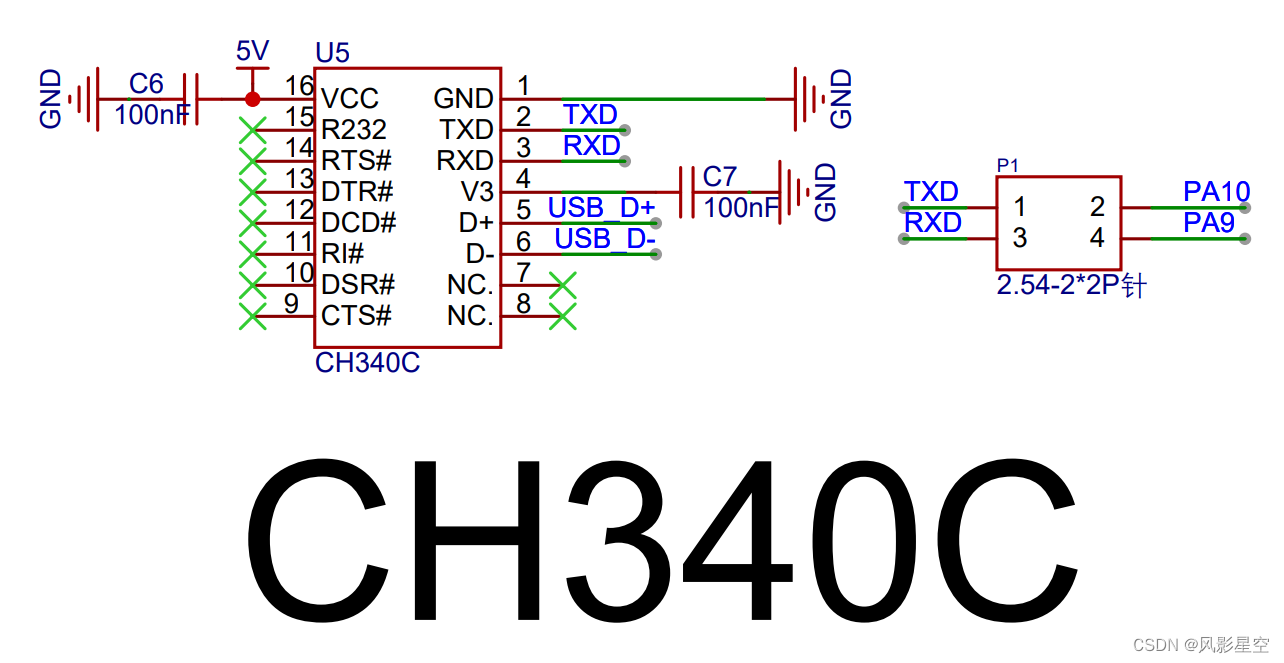

        根据开发板的原理图确定CH340芯片与串口几相连，如下图，可知CH340通过跳线与单片机的PA9、PA10相连，查看数据手册可知与CH340相连的是串口1，或在CubeMX中也可以确定与CH340相连的是串口1。

 二、配置CubeMX

        2-1、配置时钟源，高速时钟选择晶体谐振器(外部晶振)，低速时钟暂不做设置默认即可

        2-2、配置Debug(调试接口)，选择SW，注：如果不配置Debug会造成程序下载一次后就烧不进去，如果因忘记配置无法烧录可在点击烧录时按一下复位(记得配置后再烧录，有时也会烧不进去，多试几次就行)

        2-3、配置时钟树，选择时钟源和设置时钟频率

         2-4、配置USART1(串口1)为异步通信，其余默认即可，要记住默认波特率为115200，后面调试助手会用到，USART1_RX为数据接收端(PA10)，USART1_TX为数据发送端(PA9)

注意：数据接收端(PA10)是与CH340的TXD相连，数据发送端(PA9)是与CH340的RXD相连，这是因为单片机的数据发送端是向CH340发送数据的，对CH340来说就是接收端

MCU:TXD->CH340:RXD

MCU:RXD->CH340:TXD

         2-5、设置工程的保存路径及名称

三、编写串口打印相关程序

         3-1、编译程序，配置下载器，我用的是DAP_Link（st-link，jlink配置也几乎相同）

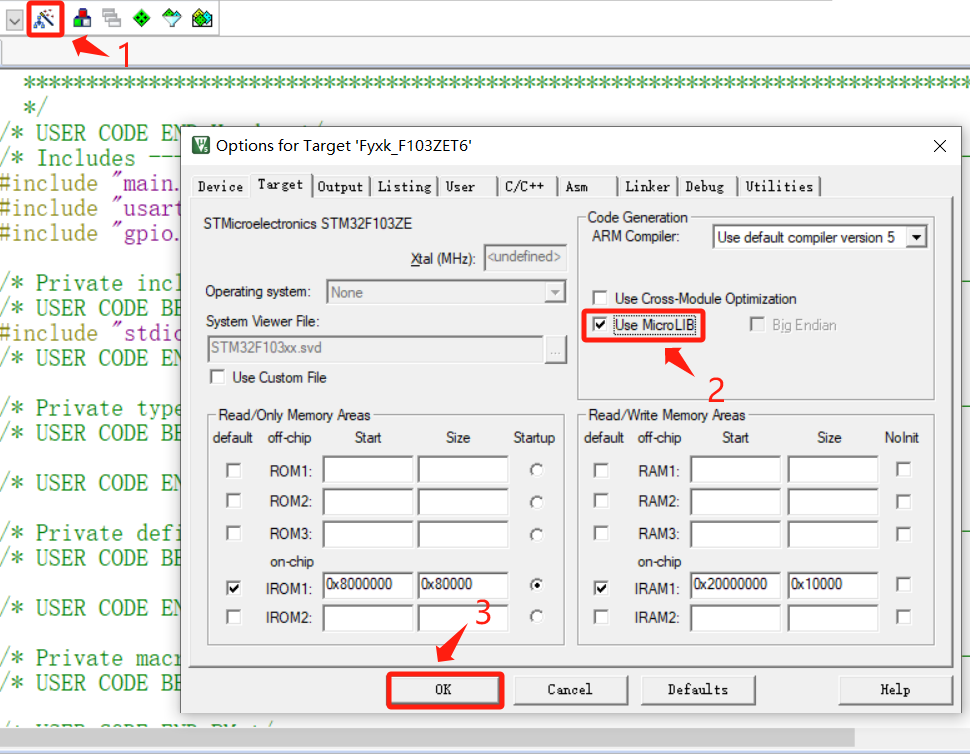

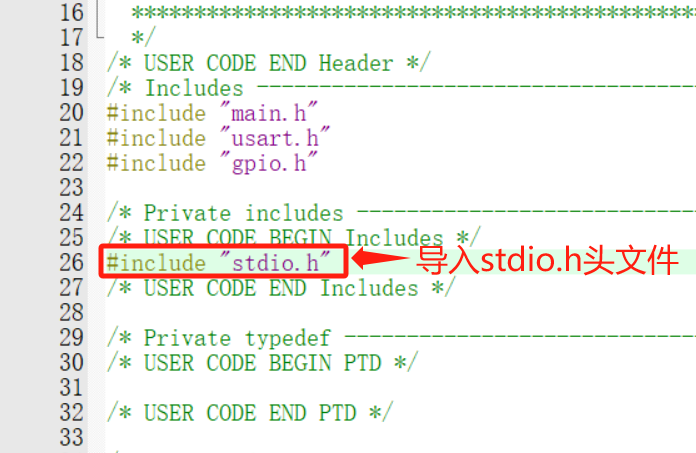

        3-2、勾选使用微库，并导入头文件stdio.h

         3-3、对prinf函数进行重定向

/************** printf重定向 **************/
#ifdef __GNUC__
	#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
	#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif

PUTCHAR_PROTOTYPE
{
	HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);//阻塞方式打印
	return ch;
}

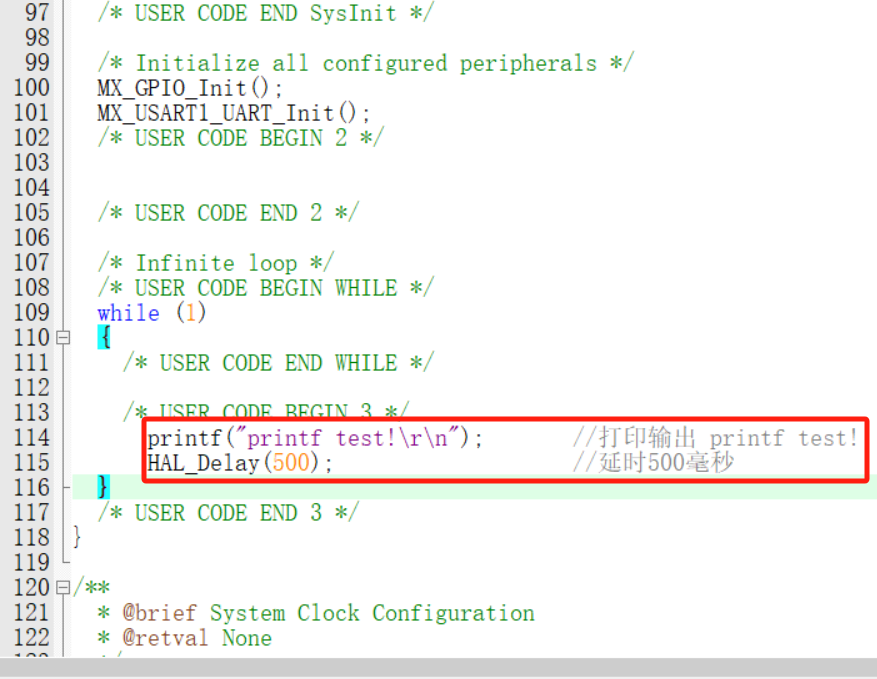

        3-4、在主程序添加以下代码，单片机将会每500毫秒打印输出到上位机一次

printf("printf test!\r\n");		//打印输出 printf test!
HAL_Delay(500);					//延时500毫秒

 3-5、编译后，下载程序到单片机

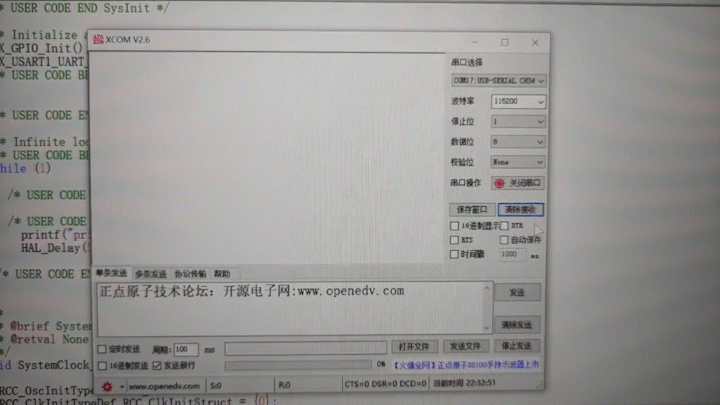

现象如下：

参考：STM32-HAL库关于printf函数重定向的问题

工程文件下载路径：
