前言

本文是根据龙芯总公司介绍而来，对各部件进行详细内部介绍以及个人的理解！

---

一、嵌入式产品硬件

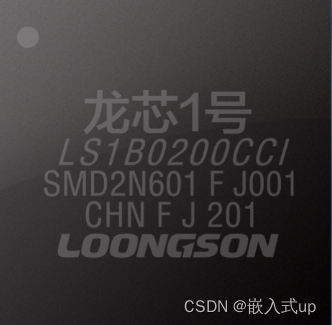

芯片正面图

芯片板正面图

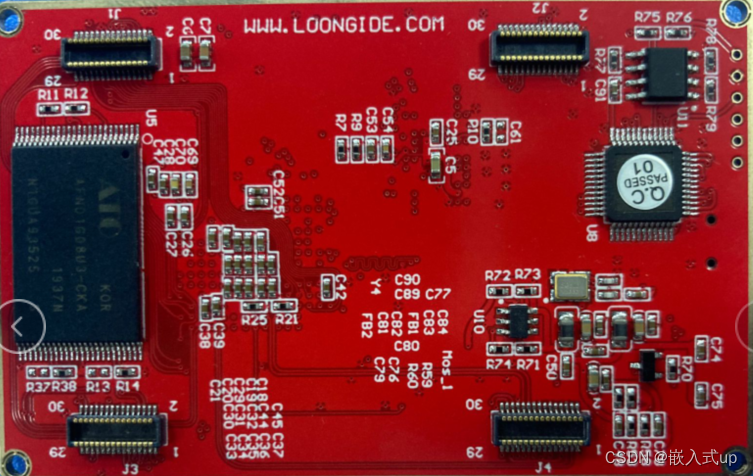

芯片板反面图

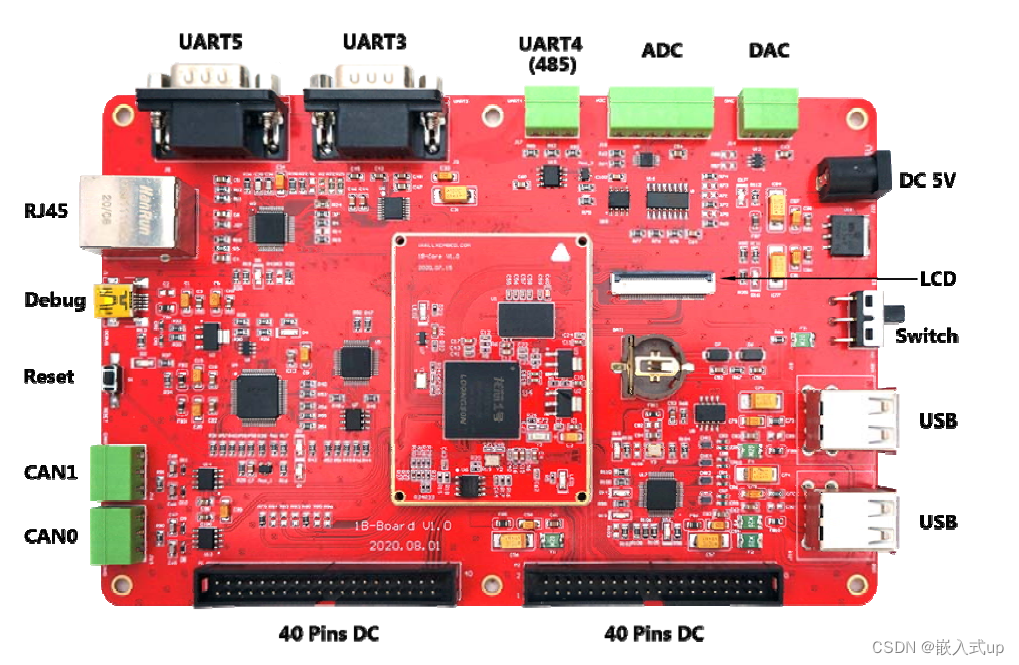

开发板图​​​

 1.芯片参数

Soc：龙芯1B200

内存：64M DDR2

NOR Flash：512K

NAND Flash：128M

尺寸：64mm×46mm

连接器：molex

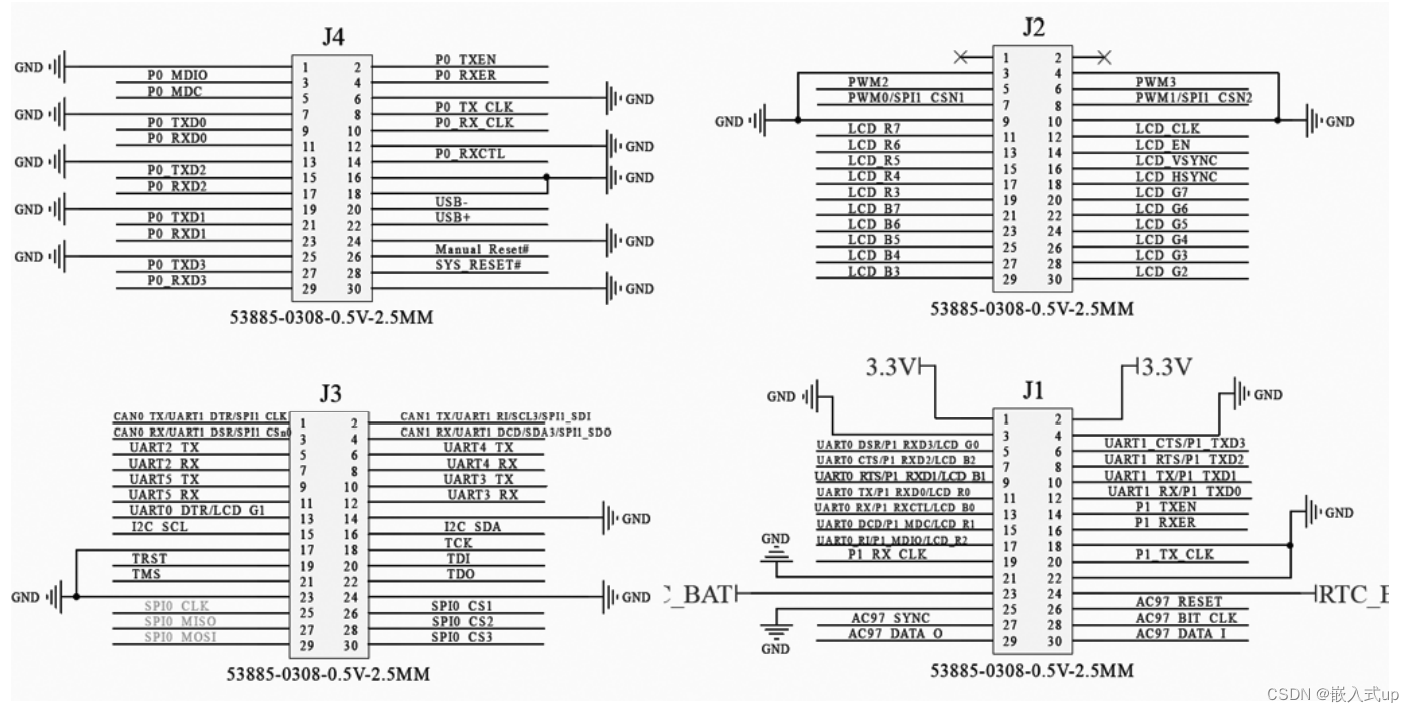

芯片引脚排列图

2.开发板参数

电源：DC 5V/3A

尺寸：182mm×118mm

网卡：1 路 100M

串口：2 路 2‐lines

CAN：2 路

485：1 路

ADC：4 路 12bits

DAC：1 路 12bits

USB：4 路 type‐A

LCD：1 路 40Pins FPC

DC 插座：2 个，2×20 2.54mm

Debug 接口：1 路，USB mini‐B

LCD：7 寸 TFT 800*480

Touch：四线电阻触摸屏

3.接口介绍

电源插座：DC‐005 内芯 2.0mm

电源开关：如图向上为关闭；向下打开。

电流限制：3A 自恢复保险丝·

ADC 芯片：ADS1015，I2C 接口 4 路 12bits

DAC 芯片：MCP4725，I2C 接口 1 路 12bits

串口 5：使用 1B 芯片的 UART5，PMON 控制台串口

串口 3：使用 1B 芯片的 UART3

485：  使用 1B 芯片的 UART4

Debug 接口：USB mini‐B

复位按钮

CAN0：总线收发器 TJA1050

CAN1：总线收发器 TJA1050

已焊接 120Ω端电阻。

4.DC插座

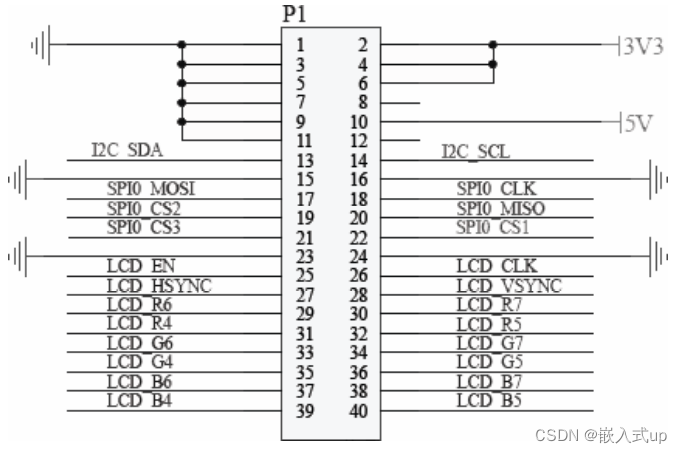

P1所有引脚信号：

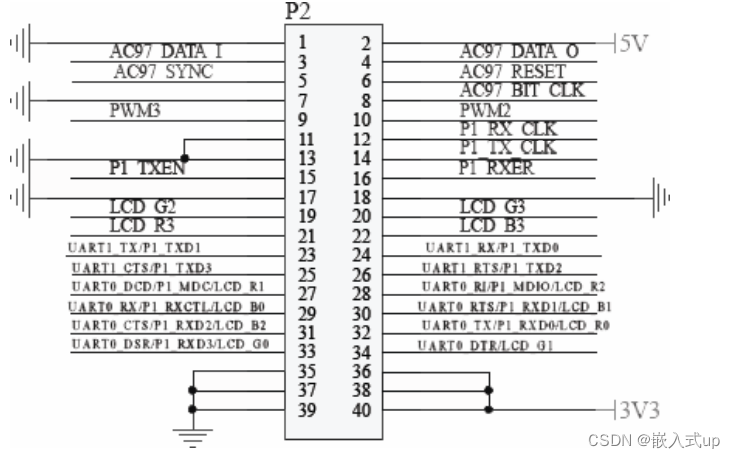

P2所有引脚信号：

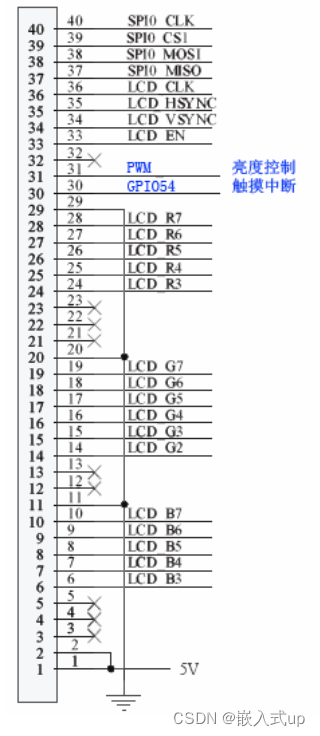

LCD 接口：

5.注意事项

注：1B 芯片的 SPI0_CS1 用于触摸屏控制芯片 XPT2046（LCD 转接板上）；

LCD 亮度由 I2C 接口芯片 GP7101‐100HZ 输出 PWM 进行控制；

XPT2046 产生的触摸中断，输入 1B 芯片的 GPIO54（UART2_RX）端口。

当断开触摸屏连接时，可以使用 DC 插座上的相应信号线。

总结

对整个板卡进行了系列的讲解，一部分参考的各家资料，一部分是个人罗列的资料，大家理性学习。本文不对标嵌入式考证设备

---
